Wie wirken sich Temperaturschwankungen auf Rohrleitungen aus?

Michael · 28 Juli 2026

Rohrleitungen sind in industriellen Anlagen dauerhaft thermischen Belastungen ausgesetzt. Ob in der Prozessindustrie, im Kraftwerksbau oder im Maschinenbau: Temperaturschwankungen in Rohrleitungen gehören zum Betriebsalltag und können bei unzureichender Planung zu erheblichen Schäden führen. Wer die physikalischen Zusammenhänge kennt und konstruktiv vorausdenkt, kann kostspielige Ausfälle vermeiden.

Die Herausforderung liegt darin, dass thermische Effekte oft schleichend wirken. Einzelne Temperaturzyklen hinterlassen kaum sichtbare Spuren, doch über Tausende von Lastwechseln summieren sich Materialermüdung und Verformungen zu einem ernsthaften Problem. Dieser Artikel erklärt, wie Wärmeausdehnung in Rohrsystemen entsteht, welche Schadensbilder typisch sind und mit welchen Maßnahmen Ingenieure thermische Beanspruchungen beherrschen.

Thermische Ausdehnung und ihre mechanischen Folgen

Jedes Material dehnt sich bei Erwärmung aus und zieht sich bei Abkühlung zusammen. Für Rohrleitungen bedeutet das: Eine Stahlleitung mit einem linearen Ausdehnungskoeffizienten von etwa 12 × 10⁻⁶ K⁻¹ verlängert sich bei einer Temperaturdifferenz von 100 Kelvin und einer Länge von 10 Metern um rund 12 Millimeter. Dieser Wert klingt gering, ist aber mechanisch hoch relevant, wenn die Leitung an beiden Enden fest eingespannt ist.

Kann sich das Rohr nicht frei ausdehnen, entstehen Zwangsspannungen. Diese thermisch induzierten Spannungen überlagern sich mit den betrieblichen Druckspannungen und können die zulässigen Grenzwerte des Werkstoffs überschreiten. Besonders kritisch wird es, wenn Temperaturschwankungen schnell aufeinanderfolgen, denn dann entstehen Temperaturgradienten über den Rohrquerschnitt, die zu lokalen Biegemomenten und Scherspannungen führen.

Typische Schadensbilder durch Wärmespannungen

Rohrleitungsschäden durch Temperatureinflüsse zeigen sich in verschiedenen Formen, die sich je nach Werkstoff, Geometrie und Betriebsprofil unterscheiden.

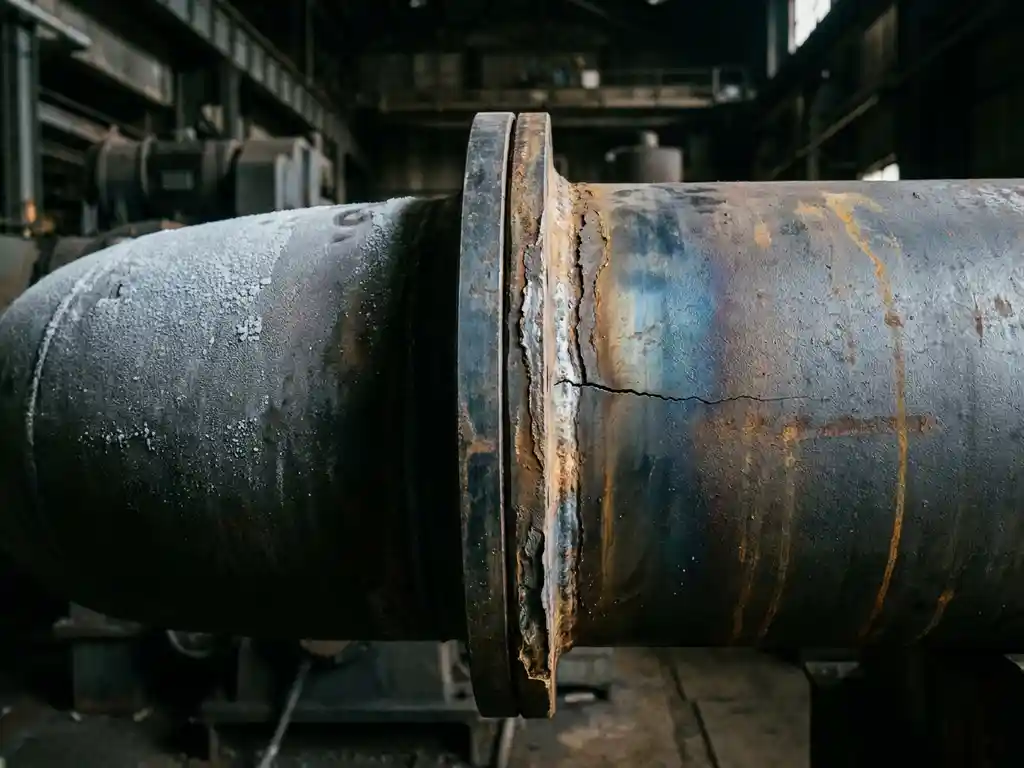

Risse im Bereich von Schweißnähten gehören zu den häufigsten Befunden. Schweißnähte sind Zonen mit veränderter Gefügestruktur und oft erhöhter Eigenspannung, was sie gegenüber thermisch induzierten Wechselbelastungen besonders empfindlich macht. Thermische Ermüdung äußert sich als Netzrissigkeit an der Oberfläche oder als Anrisse, die sich bei weiteren Zyklen in die Wanddicke fortsetzen.

Ein weiteres typisches Schadensbild ist das Kriechen bei dauerhaft hohen Temperaturen. Oberhalb bestimmter Temperaturgrenzen verliert der Werkstoff mit der Zeit an Festigkeit und verformt sich plastisch, selbst wenn die Belastung unterhalb der Streckgrenze liegt. Hinzu kommen Schäden an Halterungen und Rohrlagern: Wenn die thermische Längenänderung nicht durch geeignete Kompensationsmaßnahmen aufgenommen wird, entstehen Querkräfte und Biegemomente, die Lager, Flansche und angeschlossene Apparate beschädigen können.

Konstruktive Maßnahmen zur Kompensation thermischer Belastungen

Ziel der Rohrleitungsplanung im Maschinenbau ist es, thermische Dehnungen kontrolliert aufzunehmen, anstatt sie zu unterdrücken. Dafür stehen verschiedene konstruktive Mittel zur Verfügung.

Dehnungskompensatoren, sogenannte Kompensatoren oder Expansionsgelenke, sind Bauelemente, die gezielt Längenänderungen aufnehmen. Sie werden als Wellrohrkompensatoren, Linsenkompensatoren oder Gelenkskompensatoren ausgeführt, je nach gefordertem Bewegungsweg und Druckniveau. Alternativ lassen sich durch gezielte Leitungsführung natürliche Dehnungsschleifen erzeugen: U-Bögen, L-förmige oder Z-förmige Trassenführungen nutzen die Flexibilität der Rohrgeometrie, um Dehnungen elastisch aufzunehmen.

Die Positionierung und Auslegung von Festpunkten und Gleitlagern ist dabei ebenso entscheidend. Festpunkte nehmen Kräfte auf und definieren, in welche Richtung sich ein Rohrstrang ausdehnt. Gleitlager ermöglichen die axiale Bewegung, während sie radiale Lasten abstützen. Eine durchdachte Lagerung verteilt die thermischen Kräfte gleichmäßig und verhindert ungewollte Verformungen im System.

FEM-Simulation zur Analyse thermomechanischer Beanspruchungen

Analytische Handrechenverfahren stoßen bei komplexen Rohrleitungssystemen schnell an ihre Grenzen. Sobald dreidimensionale Geometrien, variable Wanddicken, unterschiedliche Werkstoffe oder instationäre Temperaturverläufe ins Spiel kommen, liefert die Finite-Elemente-Methode (FEM) deutlich präzisere Ergebnisse.

Eine thermomechanische FEM-Berechnung für Rohrleitungen umfasst typischerweise zwei gekoppelte Schritte: Zunächst wird die Temperaturverteilung im Bauteil berechnet, anschließend werden die daraus resultierenden thermischen Dehnungen und Spannungen ermittelt. Auf diese Weise lassen sich Hotspots, kritische Spannungskonzentrationen und Bereiche erhöhter Ermüdungsgefährdung lokalisieren, bevor ein Prototyp gebaut oder eine Anlage in Betrieb genommen wird.

Besonders wertvoll ist die FEM-Simulation bei der Bewertung von Rohrleitungen mit großen Ausschnitten, Verzweigungen oder Anschlussstutzen, da dort die Spannungsverteilung analytisch kaum erfassbar ist. Auch die Lebensdauervorhersage unter zyklischer thermischer Belastung lässt sich mit FEM-gestützten Ermüdungsanalysen fundiert durchführen. Wer mehr über die Möglichkeiten numerischer Berechnungen im Maschinenbau erfahren möchte, findet unter den Kompetenzen von CE-SYS einen strukturierten Überblick.

Normen und Auslegungsgrundlagen für thermisch belastete Rohrleitungen

Die Auslegung von Rohrleitungen unter Temperatureinfluss erfolgt nicht nach Ermessen, sondern auf Basis verbindlicher Regelwerke. In Europa ist die EN 13480 die zentrale Norm für metallische Industrierohrleitungen und regelt unter anderem die Berechnung thermisch bedingter Spannungen sowie zulässige Grenzwerte für verschiedene Werkstoffgruppen.

Für drucktragende Rohrleitungen in Kraftwerken und Prozessanlagen gilt häufig ergänzend die AD 2000-Regelwerksreihe oder, im internationalen Umfeld, der ASME B31.3 (Process Piping). Diese Normen definieren Berechnungsverfahren für die Spannungsanalyse, schreiben Prüfanforderungen vor und legen fest, unter welchen Bedingungen vereinfachte Nachweise ausreichen oder eine detaillierte Analyse erforderlich ist.

Ein normenkonformer Nachweis berücksichtigt neben den thermischen Lasten auch Eigengewicht, Betriebsdruck, Wind- und Schneelasten sowie dynamische Einwirkungen wie Druckstöße. Die Kombination dieser Lastfälle bestimmt die maßgebliche Beanspruchung und damit die notwendige Wanddicke, Werkstoffwahl und Lagerungskonzeption. Wer frühzeitig die richtigen Normen identifiziert und in die Konstruktion einbezieht, spart erheblichen Nachbesserungsaufwand in späteren Projektphasen.

Wie CE-SYS Engineering bei thermisch belasteten Rohrleitungen unterstützt

CE-SYS Engineering begleitet Unternehmen bei der Analyse und Auslegung von Rohrleitungssystemen unter thermomechanischer Beanspruchung. Das Leistungsangebot umfasst konkret:

Thermomechanische FEM-Berechnungen zur Ermittlung von Temperaturverteilungen, Wärmespannungen und Verformungen
Spannungsnachweise und Festigkeitsberechnungen nach EN 13480, AD 2000 und ASME B31.3
Analyse von Rohrleitungen mit komplexen Geometrien, Ausschnitten und Anschlussstutzen
Ermüdungsanalysen für Systeme mit zyklischen Temperaturlasten
Konstruktive Empfehlungen zur Kompensation thermischer Dehnungen und zur Lagerungsoptimierung

Die Berechnungen werden mit ANSYS und weiteren etablierten FEM-Werkzeugen durchgeführt, ergänzt durch maßgeschneiderte Softwareerweiterungen innerhalb der ANSYS Workbench-Umgebung. So lassen sich auch projektspezifische Anforderungen effizient abbilden. Für Fragen zur Auslegung oder zur Auswahl des passenden Berechnungsansatzes steht das Team gerne zur Verfügung: Kontakt aufnehmen und gemeinsam die geeignete Lösung entwickeln.
