Was ist der Unterschied zwischen Rohrstatik und Rohrleitungsdynamik?

Michael · 17 Juli 2026

Wer Rohrleitungssysteme plant oder berechnet, steht früher oder später vor der Frage, welche Art von Analyse das System tatsächlich braucht. Die Begriffe Rohrstatik und Rohrleitungsdynamik werden im Ingenieuralltag manchmal synonym verwendet, beschreiben aber grundlegend verschiedene Betrachtungsweisen desselben Systems. Der Unterschied zwischen statischer und dynamischer Rohrberechnung entscheidet nicht nur über die Wahl der Berechnungsmethode, sondern auch über die Sicherheit und Lebensdauer der gesamten Anlage.

Beide Disziplinen haben ihren festen Platz im modernen Maschinenbau-Engineering. Welche Methode wann angemessen ist, hängt von den Betriebsbedingungen, dem Medienverhalten und den Anforderungen der jeweiligen Norm ab. Die folgenden Abschnitte erklären die wesentlichen Unterschiede, zeigen typische Anwendungsfelder und beschreiben, wie die FEM-Berechnung beide Bereiche verbindet.

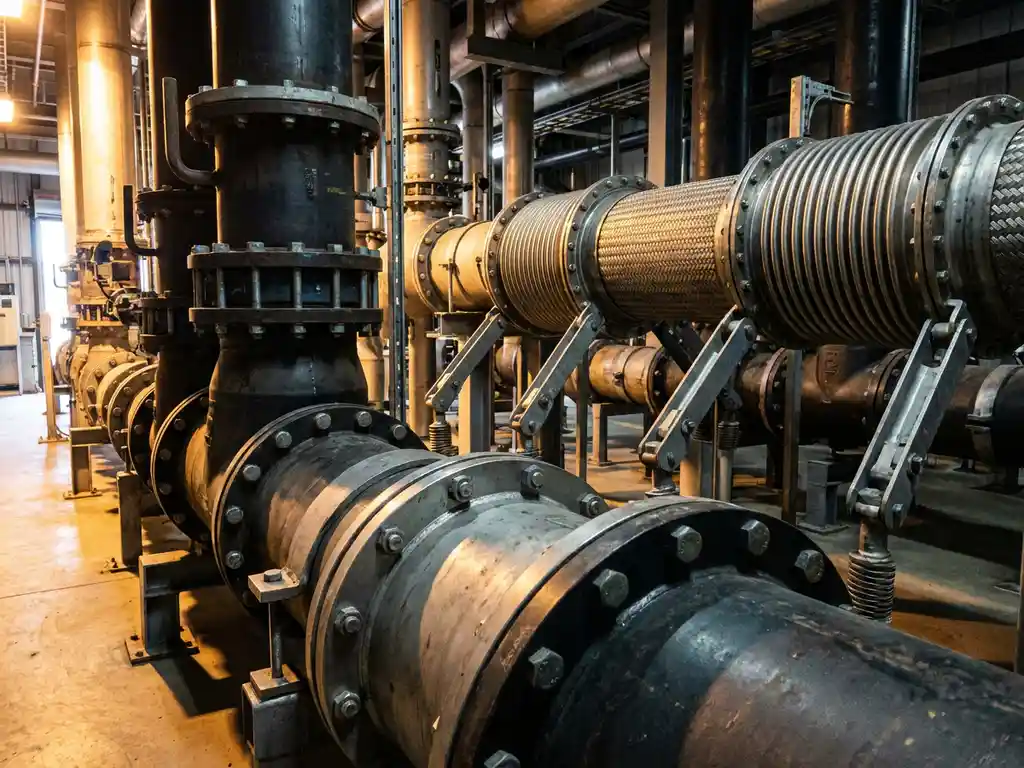

Statische und dynamische Belastungen im Rohrleitungsbau

Jede Rohrleitung ist Kräften ausgesetzt, die entweder konstant wirken oder sich zeitlich verändern. Statische Belastungen bleiben im Betrieb weitgehend konstant, zum Beispiel das Eigengewicht der Rohrleitung, der Innendruck bei stationärem Betrieb oder thermische Ausdehnung durch gleichmäßige Erwärmung. Diese Lasten lassen sich mit klassischen Gleichgewichtsbetrachtungen beschreiben.

Dynamische Belastungen entstehen dagegen durch zeitlich veränderliche Einwirkungen: Druckschwankungen im Medium, Schwingungen durch Pumpen oder Verdichter, Erdbeben, Strömungsinstabilitäten oder plötzliche Ventilschließvorgänge. Das Verhalten des Systems unter diesen Lasten lässt sich nicht allein aus dem Kräftegleichgewicht ableiten, sondern erfordert die Berücksichtigung von Massenträgheit und Dämpfung. Genau hier liegt der grundlegende Unterschied zwischen Rohrstatik und Rohrleitungsdynamik.

Rohrstatik: Methoden, Normen und Anwendungsfelder

Die statische Rohrberechnung analysiert Rohrleitungssysteme unter der Annahme, dass alle Lasten zeitlich konstant oder zumindest langsam veränderlich sind. Im Mittelpunkt stehen Spannungsnachweise, Verformungsberechnungen und die Auslegung von Halterungen und Festpunkten.

Normativ wird die Rohrstatik in vielen Industriezweigen durch Regelwerke wie ASME B31.3 für Prozessrohrleitungen, EN 13480 für metallische Industrierohrleitungen oder AD 2000 geregelt. Diese Normen definieren zulässige Spannungen, Berechnungsverfahren für Innendruck und thermische Lasten sowie Anforderungen an Halterungssysteme. Typische Anwendungsfelder sind Prozessanlagen in der chemischen Industrie, Kraftwerke mit stationärem Betrieb und Versorgungsleitungen, bei denen keine signifikanten dynamischen Anregungen zu erwarten sind.

Die Methodik reicht von analytischen Handrechenverfahren bis hin zu Softwarelösungen wie CAESAR II oder AutoPIPE, die auf den normativen Gleichungen basieren und Spannungsauswertungen nach den jeweiligen Codes automatisieren. Entscheidend ist dabei die korrekte Modellierung der Lagerungsbedingungen, da Festpunkte, Gleitlager und Führungen maßgeblich beeinflussen, wie sich thermische Dehnungen auf die Spannungsverteilung auswirken.

Rohrleitungsdynamik: Schwingungen, Druckstöße und Resonanzrisiken

Die Rohrleitungsdynamik befasst sich mit Systemen, deren Belastungen sich zeitlich ändern und dadurch Trägheitskräfte erzeugen, die in der statischen Betrachtung nicht erfasst werden. Drei Phänomene stehen dabei besonders im Vordergrund: Schwingungen, Druckstöße und Resonanz.

Schwingungen durch Strömung und Maschinenbetrieb

Pumpen, Kompressoren und Ventilatoren erzeugen periodische Druckpulsationen, die sich als Schwingungen in die angeschlossene Rohrleitung übertragen. Wenn die Anregungsfrequenz einer dieser Maschinen mit einer Eigenfrequenz des Rohrsystems zusammenfällt, entsteht Resonanz. In diesem Zustand können Schwingungsamplituden stark anwachsen und zu Ermüdungsrissen, Leckagen oder sogar zum Totalversagen führen, selbst wenn die statischen Spannungen weit unterhalb der zulässigen Grenzwerte liegen.

Druckstöße und Wasserhammer

Ein weiteres klassisches Thema der dynamischen Rohrberechnung ist der Wasserhammer, der beim schnellen Schließen von Armaturen oder beim plötzlichen Ausfall von Pumpen entsteht. Die kinetische Energie des strömenden Mediums wird dabei schlagartig in Druckenergie umgewandelt, was zu kurzzeitigen Druckspitzen führt, die ein Vielfaches des Betriebsdrucks betragen können. Solche transienten Ereignisse erfordern eine eigene Berechnungsphilosophie, die auf den Grundgleichungen der instationären Strömungsmechanik basiert.

Wann reicht Rohrstatik, und wann ist Dynamik zwingend?

Die Frage, welche Berechnungstiefe ein Rohrleitungssystem erfordert, lässt sich nicht pauschal beantworten. Als Ausgangspunkt gilt: Wenn alle Betriebslasten als quasistatisch angenommen werden können und keine periodischen Anregungen, Transienten oder seismischen Einwirkungen vorliegen, ist die statische Rohrberechnung in der Regel ausreichend.

Dynamische Analysen werden erforderlich, wenn eines oder mehrere der folgenden Kriterien zutreffen:

Die Rohrleitung ist an rotierende Maschinen wie Pumpen oder Verdichter angeschlossen, deren Pulsationsfrequenzen bekannt sind.
Das System enthält schnell schaltende Armaturen oder unterliegt transienten Druckereignissen.
Die Anlage befindet sich in einer seismisch aktiven Zone und muss entsprechende Nachweise erbringen.
Vorhandene Systeme zeigen im Betrieb sichtbare Schwingungen, Geräusche oder wiederkehrende Schäden an Verbindungen und Halterungen.
Normen oder behördliche Anforderungen verlangen explizit eine dynamische Analyse, etwa im Bereich Kerntechnik oder Offshore.

In der Praxis empfiehlt sich eine systematische Vorprüfung bereits in der frühen Planungsphase, um den Berechnungsaufwand gezielt zu steuern und nachträgliche Änderungen an fertig montierten Systemen zu vermeiden.

FEM-Simulation als gemeinsames Werkzeug beider Disziplinen

Die Finite-Elemente-Methode verbindet statische und dynamische Rohrberechnung auf einer gemeinsamen numerischen Basis. Während klassische Rohrstatiksoftware auf normbasierte Gleichungen spezialisiert ist, erlaubt die FEM-Berechnung von Rohrleitungen eine deutlich detailliertere Modellierung, insbesondere bei komplexen Geometrien, lokalen Spannungskonzentrationen oder ungewöhnlichen Lagerungssituationen.

Für die statische Analyse liefert die FEM genaue Spannungsverteilungen an Bögen, Abzweigungen und Schweißnähten, die mit vereinfachten Handrechenverfahren nicht erfassbar sind. Für die dynamische Analyse ermöglicht sie Modalanalysen zur Bestimmung von Eigenfrequenzen, harmonische Analysen zur Bewertung von Pulsationsanregungen und transiente Simulationen für Druckstoßereignisse. Beide Anwendungsfälle lassen sich in modernen FEM-Umgebungen wie ANSYS innerhalb desselben Modells bearbeiten, was die Konsistenz der Ergebnisse erhöht und den Gesamtaufwand reduziert. Einen Überblick über das methodische Vorgehen bietet die Übersicht der Kompetenzen von CE-SYS Engineering.

Die Wahl zwischen normbasierter Rohrstatik und FEM-gestützter Analyse hängt letztlich vom Detaillierungsgrad ab, den die Aufgabenstellung erfordert. Beide Methoden schließen sich nicht aus, sondern ergänzen sich sinnvoll, wenn die Grenzen und Stärken jeder Methode bekannt sind.

Wie CE-SYS Engineering bei der Rohrberechnung unterstützt

CE-SYS Engineering begleitet Unternehmen bei statischen und dynamischen Rohrberechnungen, von der ersten Lastfallanalyse bis zum abgesicherten Spannungsnachweis nach europäischen und internationalen Regelwerken. Das Leistungsangebot umfasst konkret:

Statische Rohrberechnung mit Spannungsnachweis und Halterungsauslegung nach EN 13480, ASME B31.3 und weiteren Normen
Modalanalysen und harmonische FEM-Analysen zur Bewertung von Schwingungsrisiken an maschinennahen Rohrleitungen
Transiente Simulationen für Druckstoßereignisse und instationäre Betriebszustände
Lokale Spannungsanalysen an Formteilen, Schweißnähten und Ausschnitten, die mit normativen Methoden nicht abgedeckt werden
Optimierungsempfehlungen für Halterungskonzepte auf Basis der Berechnungsergebnisse

Ob ein bestehendes System nachträglich bewertet oder ein neues Rohrleitungssystem von Grund auf ausgelegt werden soll: CE-SYS Engineering arbeitet methodisch sauber und normkonform. Nehmen Sie direkt Kontakt auf, um die Anforderungen Ihres Projekts zu besprechen.
