Ein Bauteil wird gegen thermische Ermüdung ausgelegt, indem zyklische Temperaturschwankungen in mechanische Spannungen umgerechnet, kritische Werkstoffparameter bewertet und die zu erwartende Lastwechselzahl mit der ertragbaren Lebensdauer verglichen werden. Die Auslegung verbindet Werkstoffkunde, Wärmeübertragung und Strukturmechanik zu einem integralen Berechnungsprozess. Die folgenden Abschnitte beantworten die wichtigsten Fragen, die technische Projektleiter bei der Bauteilauslegung stellen.
Was sind die häufigsten Ursachen für thermische Ermüdung in Bauteilen?

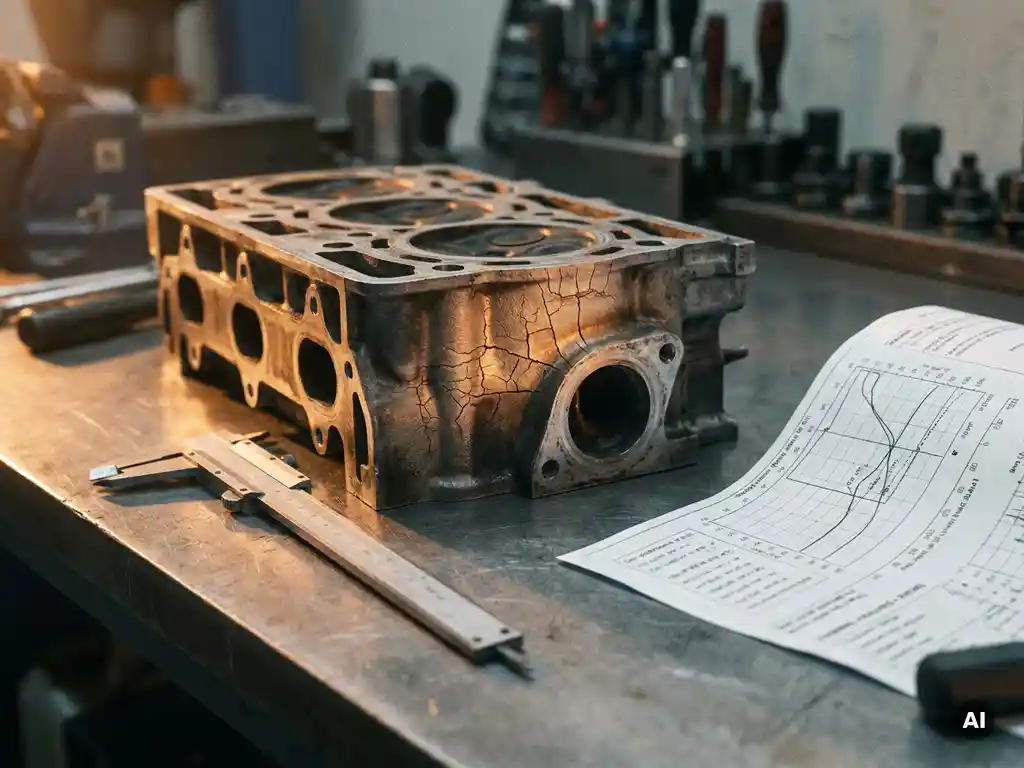

Thermische Ermüdung entsteht, wenn ein Bauteil wiederholt zwischen verschiedenen Temperaturniveaus wechselt und dabei Dehnungen aufgezwungen werden, die das Material nicht frei ausführen kann. Die Folge sind zyklische Wärmespannungen, die bei ausreichender Amplitude und Häufigkeit zu Rissbildung und schließlich zum Versagen führen, auch wenn die einzelne Belastung weit unterhalb der statischen Festigkeitsgrenze liegt.
Typische Ursachen im Maschinenbau sind An- und Abfahrzyklen von Anlagen, wechselnde Betriebszustände in Wärmetauschern, Turbinengehäusen oder Druckbehältern sowie lokale Temperaturgradienten durch ungleichmäßige Wärmezufuhr. Besonders kritisch sind Stellen, an denen unterschiedliche Materialien oder Wanddicken aufeinandertreffen, weil dort Dehnungsunterschiede konzentriert auftreten. Auch schnelle Aufheizvorgänge, etwa beim Anfahren nach einem Kaltstart, erzeugen hohe transiente Spannungsspitzen, die die Lebensdauer erheblich reduzieren können.
Welche Materialparameter sind für die Auslegung gegen thermische Ermüdung entscheidend?
Für die Bauteilauslegung gegen thermische Ermüdung sind vor allem der thermische Ausdehnungskoeffizient, das Elastizitätsmodul, die Wärmeleitfähigkeit und die zyklische Spannungs-Dehnungs-Kurve des Werkstoffs maßgeblich. Diese Parameter bestimmen gemeinsam, wie groß die Wärmespannungen bei einem gegebenen Temperaturhub ausfallen und wie das Material auf wiederholte plastische Verformung reagiert.
Der thermische Ausdehnungskoeffizient legt fest, wie stark sich das Bauteil bei Temperaturänderung ausdehnen möchte. Je höher dieser Wert, desto größer die aufgezwungene Dehnung bei behinderter Ausdehnung. Das Elastizitätsmodul bestimmt, welche Spannungen aus dieser Dehnung resultieren, wenn das Material noch im elastischen Bereich arbeitet. Sobald plastische Verformungen auftreten, werden die zyklische Fließspannung und die Verfestigungskennwerte relevant.
Für die eigentliche Lebensdaueranalyse wird die Wöhlerkurve oder, bei dominierender Niederzyklusermüdung (Low Cycle Fatigue), die Manson-Coffin-Beziehung herangezogen. Diese beschreibt, wie viele Lastzyklen ein Werkstoff bei einer bestimmten plastischen Dehnschwingbreite ertragen kann. Für Hochtemperaturanwendungen kommen Kriechkennwerte hinzu, weil bei erhöhten Temperaturen zeitabhängige Verformungen die Schädigungsakkumulation beschleunigen.
Wie berechnet man die thermomechanischen Spannungen in einem Bauteil?
Thermomechanische Spannungen werden berechnet, indem zunächst das Temperaturfeld im Bauteil bestimmt und anschließend die daraus resultierenden thermischen Dehnungen in eine Strukturanalyse überführt werden. Dieser zweistufige Prozess, bestehend aus Wärmeübertragungsrechnung und Spannungsanalyse, bildet die Grundlage jeder seriösen Lebensdaueranalyse für thermisch belastete Komponenten.
Analytische Methoden eignen sich für einfache Geometrien und gleichmäßige Temperaturverteilungen. Für einen Zylinder mit bekanntem Innen- und Außentemperaturgradienten lassen sich die radialen und tangentialen Wärmespannungen geschlossen berechnen. In der Praxis sind Geometrien und Randbedingungen jedoch selten so einfach, weshalb numerische Verfahren den Standard darstellen.
Bei der numerischen Berechnung wird zunächst eine transiente oder stationäre Wärmeübertragungsanalyse durchgeführt, deren Ergebnis das Temperaturfeld ist. Dieses Feld wird als thermische Last in die Strukturberechnung übertragen, wo die Wärmespannungen und Verformungen ermittelt werden. Für zyklische Belastungen muss dieser Prozess über mehrere Lastzyklen wiederholt werden, um einen eingeschwungenen Zustand zu erreichen, der die tatsächliche Betriebsbeanspruchung abbildet.
Welche Normen und Regelwerke gelten für die Auslegung gegen thermische Ermüdung?
Für die Auslegung gegen thermische Ermüdung gelten je nach Anwendungsbereich unterschiedliche Regelwerke. Relevant sind unter anderem die EN 13445 für Druckbehälter, der ASME Boiler and Pressure Vessel Code, die AD 2000-Merkblätter sowie die RCC-M- und KTA-Regelwerke für kerntechnische Anlagen. Welches Regelwerk anzuwenden ist, hängt von der Branche, dem Medium und dem Einsatzland ab.
Die EN 13445, Teil 3, enthält im Anhang C Methoden zur Ermüdungsanalyse, die auch thermische Lastwechsel abdecken. Der ASME Code, insbesondere Section III und Section VIII Division 2, bietet detaillierte Verfahren zur Spannungsklassifizierung und Ermüdungsauswertung. Beide Regelwerke unterscheiden zwischen vereinfachten elastischen Nachweisen und detaillierten elastisch-plastischen Analysen, wobei letztere realistischere Ergebnisse liefern, aber einen höheren Berechnungsaufwand erfordern.
Für Bauteile ohne spezifisches Regelwerk, etwa im allgemeinen Maschinenbau, orientiert man sich häufig an der FKM-Richtlinie, die ein anerkanntes Verfahren zur Betriebsfestigkeitsanalyse bereitstellt und auch thermomechanische Belastungen berücksichtigen kann. Entscheidend ist in jedem Fall, die Nachweismethode und das Regelwerk bereits in der Planungsphase festzulegen, weil dies die Anforderungen an die Berechnungstiefe und die erforderlichen Materialdaten bestimmt.
Wie verlängert man die Lebensdauer eines thermisch belasteten Bauteils?
Die Lebensdauer eines thermisch belasteten Bauteils lässt sich durch konstruktive Maßnahmen, Werkstoffwahl und Optimierung der Betriebsstrategie verlängern. Ziel ist es, die Spannungsamplitude pro Zyklus zu reduzieren und die Anzahl der schadensrelevanten Lastwechsel zu minimieren.
Konstruktiv helfen sanfte Geometrieübergänge, ausreichende Wanddickenabstufungen und die Vermeidung scharfer Kerben, weil Spannungskonzentrationen die lokale Beanspruchung vervielfachen. Dehnungsfugen und flexible Verbindungselemente können thermische Relativbewegungen zulassen, anstatt sie in Spannungen umzuwandeln. Auch die Wahl eines Werkstoffs mit niedrigem Ausdehnungskoeffizienten oder hoher Duktilität kann die Schädigungsrate je Zyklus senken.
Auf der Betriebsseite reduzieren langsamere Aufheiz- und Abkühlrampen die transienten Temperaturgradienten und damit die Spannungsspitzen. Wenn die Anzahl der Kaltstartzyklen begrenzt werden kann, verlängert sich die Lebensdauer erheblich, weil Kaltstarts typischerweise die höchsten Dehnungsamplituden erzeugen. Eine vorausschauende Wartungsstrategie, die auf Basis der tatsächlichen Lastwechselzählung arbeitet, erlaubt es, Bauteile rechtzeitig zu tauschen, bevor ein Schaden entsteht.
Wann sollte man eine FEM-Simulation für die Auslegung gegen thermische Ermüdung einsetzen?
Eine FEM-Simulation für die Auslegung gegen thermische Ermüdung ist dann angezeigt, wenn die Geometrie zu komplex für analytische Näherungen ist, wenn mehrere Lastfälle überlagert werden müssen oder wenn ein Regelwerk eine detaillierte Spannungsklassifizierung verlangt. Für einfache, genormte Bauteile unter bekannten Randbedingungen können vereinfachte Verfahren ausreichen, aber sobald lokale Effekte entscheidend sind, führt die FEM-Berechnung zu deutlich zuverlässigeren Ergebnissen.
Typische Situationen, in denen eine FEM-Strukturanalyse unumgänglich ist:
- Bauteile mit komplexen Geometrien wie Schweißnähten, Durchdringungen oder lokalen Verstärkungen, bei denen Spannungskonzentrationen analytisch nicht erfassbar sind
- Transiente Betriebszustände, bei denen das Temperaturfeld zeitlich variiert und der ungünstigste Momentanzustand identifiziert werden muss
- Kombinierte Belastungen aus Innendruck, Gewicht und thermischer Beanspruchung, die gemeinsam ausgewertet werden müssen
- Nachweisführung nach Regelwerken, die eine Spannungslinearisierung oder elastisch-plastische Analyse explizit fordern
Die thermomechanische Simulation liefert nicht nur den Nachweis der Betriebssicherheit, sondern zeigt auch, wo konstruktive Änderungen den größten Effekt auf die Lebensdauer hätten. Damit wird sie zum Werkzeug für die gezielte Optimierung, nicht nur für die Absicherung eines bestehenden Entwurfs.
Wie CE-SYS Engineering bei der Auslegung gegen thermische Ermüdung unterstützt
CE-SYS Engineering führt thermomechanische Berechnungen und Lebensdaueranalysen für Bauteile durch, die zyklischen Wärmespannungen ausgesetzt sind. Das Leistungsangebot deckt den gesamten Prozess ab, von der Wärmeübertragungsanalyse bis zur regelwerkskonformen Ermüdungsbewertung:
- Transiente und stationäre Temperaturfeldberechnungen als Grundlage für die Spannungsanalyse
- Thermomechanische FEM-Simulationen mit Spannungsklassifizierung nach EN 13445, ASME oder FKM-Richtlinie
- Lebensdaueranalysen auf Basis von Manson-Coffin oder Wöhlerkurven, einschließlich Kriecheinfluss bei Hochtemperaturanwendungen
- Konstruktive Optimierungsvorschläge zur Reduktion von Spannungskonzentrationen und Verlängerung der Bauteillebensdauer
- Nachweisführung für Behälter, Rohrleitungskomponenten und Maschinenbauteile nach europäischen und internationalen Regelwerken
Wenn Sie ein Bauteil gegen thermische Ermüdung auslegen oder eine bestehende Konstruktion absichern möchten, sprechen Sie direkt mit den Ingenieuren von CE-SYS Engineering. Kontakt aufnehmen und Ihre Anforderungen schildern, damit ein passendes Berechnungskonzept entwickelt werden kann.
