Wie werden Rohrhalterungen und Abstützungen berechnet?

Michael · 15 Juli 2026

Wer Rohrleitungssysteme plant, kommt an der Frage der Halterungen und Abstützungen nicht vorbei. Diese Elemente übernehmen weit mehr als eine rein mechanische Stützfunktion: Sie leiten Kräfte ab, begrenzen Verformungen und schützen empfindliche Rohrabschnitte vor Schwingungen oder thermischen Ausdehnungen. Eine sorgfältige Rohrhalterungsauslegung ist deshalb keine Nebensächlichkeit, sondern ein zentraler Bestandteil der Rohrleitungsberechnung. Fehler in diesem Bereich können zu Leckagen, Materialermüdung oder im schlimmsten Fall zum Systemausfall führen.

Die Berechnung von Rohrhalterungen und Abstützungen verbindet Werkstoffkunde, Statik und Normenwissen. Je nach Anwendungsfall kommen analytische Verfahren, numerische Methoden oder eine Kombination aus beidem zum Einsatz. Dieser Beitrag erklärt, welche Grundlagen gelten, welche Lasten berücksichtigt werden müssen und wo typische Fehler in der Praxis entstehen.

Normative Grundlagen und Berechnungsvorschriften

Rohrhalterungen berechnen bedeutet immer auch: im richtigen Regelwerk rechnen. Je nach Branche und Einsatzgebiet gelten unterschiedliche Normen und Vorschriften, die sowohl den Berechnungsumfang als auch die zulässigen Spannungsgrenzen definieren.

Für Druckrohrleitungen im industriellen Umfeld ist die EN 13480 eine der zentralen europäischen Normen. Sie regelt unter anderem die mechanische Auslegung von Halterungen und Abstützungen für metallische Rohrleitungen. Ergänzend dazu gelten in der Kraftwerkstechnik oft die Regelwerke der ASME B31.1 oder B31.3, die insbesondere im internationalen Kontext Anwendung finden. Für drucklose Systeme oder spezifische Branchen wie die Chemie- oder Pharmaindustrie greifen weitere branchenspezifische Vorschriften.

Ein häufig unterschätzter Aspekt ist die Klassifizierung der Halterungen selbst. Normen unterscheiden zwischen starren Halterungen, die Verschiebungen in einer oder mehreren Richtungen verhindern, und nachgiebigen Elementen wie Federhängern oder Dämpfern, die gezielte Bewegungen zulassen. Diese Klassifizierung beeinflusst direkt, welche Kräfte und Momente im Berechnungsmodell angesetzt werden müssen.

Lasten und Einwirkungen auf Rohrhalterungen

Rohrhalterungen sind selten nur einer einzigen Lastart ausgesetzt. In der Praxis wirken mehrere Einwirkungen gleichzeitig, und die Überlagerung dieser Lasten bestimmt maßgeblich die Dimensionierung der Halterung.

Zu den ständigen Lasten zählen das Eigengewicht der Rohrleitung samt Medium und Isolierung sowie der Betriebsdruck. Hinzu kommen veränderliche Lasten durch thermische Ausdehnung, die bei langen Rohrstrecken oder großen Temperaturdifferenzen erhebliche Kräfte erzeugen kann. Besonders in dampfführenden Systemen oder Hochtemperaturanlagen müssen diese thermisch induzierten Kräfte sorgfältig in die Rohrleitungssystemstatik einbezogen werden.

Dynamische Einwirkungen bilden eine weitere Kategorie. Druckschwankungen, strömungsinduzierte Schwingungen, Pulsationen von Pumpen oder Kompressoren sowie seismische Lasten können je nach Anforderungsprofil relevant sein. Für sicherheitsrelevante Anlagen, etwa in der Kerntechnik oder im Offshore-Bereich, ist der Nachweis unter seismischen Lastfällen in der Regel verpflichtend. Nicht zuletzt spielen auch Montagezustände eine Rolle: Während der Errichtung können Lastverhältnisse auftreten, die vom späteren Betriebszustand deutlich abweichen.

Analytische Berechnungsmethoden im Überblick

Für viele Standardfälle liefern analytische Methoden belastbare Ergebnisse, ohne dass ein aufwendiges numerisches Modell erforderlich wäre. Grundlage ist dabei meist die Balkenbiegetheorie, mit der Rohrhalterungen als Biegeträger idealisiert werden.

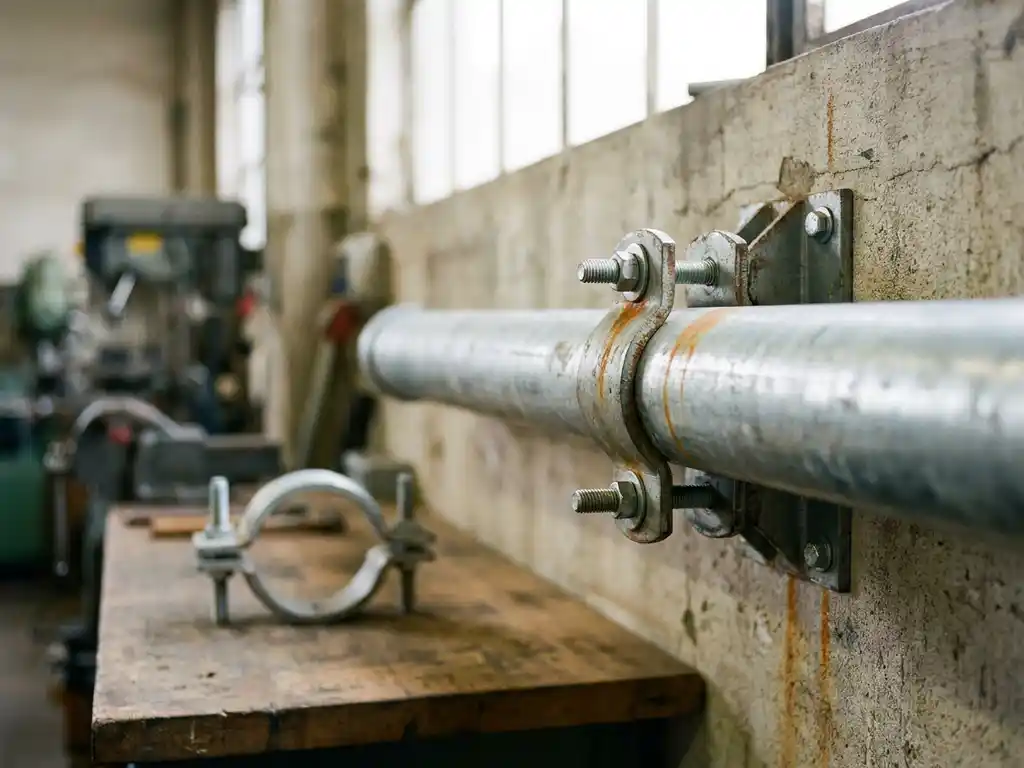

Bei einfachen Geometrien, etwa einer starren Schelle an einem geraden Rohrabschnitt, lassen sich Auflagerkräfte und Biegemomente mit klassischen Freikörperdiagrammen und Gleichgewichtsbedingungen ermitteln. Die resultierenden Spannungen werden anschließend mit den zulässigen Werten aus der jeweiligen Norm verglichen. Für statisch bestimmte Systeme ist dieses Vorgehen effizient und gut nachvollziehbar.

Komplexer wird es bei statisch unbestimmten Systemen, bei denen mehrere Halterungen zusammenwirken. Hier kommen Verfahren wie die Kraftgrößenmethode oder die Weggrößenmethode zum Einsatz. Spezialisierte Rohrleitungsberechnungsprogramme wie Caesar II oder AutoPIPE automatisieren diese Berechnungen und ermöglichen die gleichzeitige Betrachtung mehrerer Lastfälle. Sie liefern auch Auflagerkräfte, die direkt für die Halterungsauslegung weiterverwendet werden können.

FEM-Simulation für komplexe Halterungsgeometrien

Sobald die Geometrie einer Rohrhalterung von einfachen Standardformen abweicht, stoßen analytische Ansätze an ihre Grenzen. Ausschnitte, Schweißnähte, lokale Verstärkungen oder unregelmäßige Querschnitte erfordern eine detailliertere Betrachtung, die nur die Finite-Elemente-Methode leisten kann.

Die FEM-Berechnung Rohrleitungen erlaubt es, Spannungskonzentrationen an kritischen Stellen sichtbar zu machen, die analytisch nicht erfasst werden könnten. Typische Anwendungsfälle sind Konsolen mit komplexen Schweißkonstruktionen, Gleitlager mit besonderen Kontaktbedingungen oder Halterungen, die gleichzeitig Kräfte in mehreren Raumrichtungen aufnehmen müssen. Das Modell bildet dabei die reale Geometrie, die Materialparameter und die Randbedingungen so genau wie möglich ab.

Ein wichtiger Aspekt bei der FEM-Simulation von Halterungen ist die korrekte Modellierung der Kontaktbedingungen zwischen Rohr und Halterung. Wird dieser Kontakt vereinfacht oder falsch definiert, entstehen verfälschte Spannungsverläufe, die zu einer falschen Bewertung führen. Ebenso ist die Wahl des richtigen Elementtyps und einer ausreichend feinen Vernetzung in spannungskritischen Bereichen entscheidend für die Aussagekraft der Ergebnisse.

Häufige Fehler bei der Auslegung von Rohrhalterungen

Trotz verfügbarer Normen und Berechnungswerkzeuge treten in der Praxis immer wieder ähnliche Fehler auf, die die Zuverlässigkeit von Rohrleitungssystemen gefährden können.

Ein verbreitetes Problem ist das Vernachlässigen thermischer Lasten. Besonders bei Rohrleitungen, die zwischen Raumtemperatur und hohen Betriebstemperaturen wechseln, entstehen Zwangskräfte, die ohne entsprechende Dehnausgleichselemente direkt auf die Halterungen wirken. Werden diese Kräfte nicht berücksichtigt, sind Überlastungen vorprogrammiert.

Ein weiterer Fehler liegt in der falschen Annahme von Lagerungsbedingungen. Wird eine Halterung im Modell als starr angenommen, obwohl sie in der Realität nachgibt, weichen die berechneten Kräfte deutlich von den tatsächlichen ab. Das gilt auch in umgekehrter Richtung: Eine als gelenkig modellierte Verbindung, die konstruktiv jedoch Momente überträgt, führt zu einer Unterschätzung der Beanspruchung. Ähnlich problematisch ist es, Eigenfrequenzen von Halterungssystemen nicht zu prüfen, wenn dynamische Lasten vorhanden sind. Liegt eine Eigenfrequenz nahe der Anregungsfrequenz, kann Resonanz auftreten, die die Lebensdauer drastisch verkürzt.

Professionelle Berechnungsunterstützung durch externe Ingenieure

Nicht jedes Unternehmen verfügt intern über die Kapazität oder das spezialisierte Wissen, um Rohrhalterungen nach aktuellem Normenstand vollständig zu berechnen und nachzuweisen. Gerade bei sicherheitsrelevanten Anlagen, ungewöhnlichen Geometrien oder komplexen Lastszenarien ist externe Unterstützung eine sinnvolle Option.

CE-SYS Engineering unterstützt Unternehmen bei der Auslegung und dem Nachweis von Rohrhalterungen und Abstützungen. Das Leistungsangebot umfasst unter anderem:

Statische und dynamische Berechnungen nach EN 13480, ASME B31 und weiteren Regelwerken
FEM-Simulationen für komplexe Halterungsgeometrien, inklusive Spannungsnachweis und Verformungsanalyse
Überprüfung bestehender Auslegungen auf normative Konformität
Optimierung von Halterungskonzepten in frühen Konstruktionsphasen
Dokumentation und Nachweisführung für Abnahmen und Zulassungsverfahren

Wer eine konkrete Berechnungsaufgabe hat oder eine bestehende Auslegung prüfen lassen möchte, kann direkt Kontakt aufnehmen und das Anliegen unverbindlich besprechen.
