Wer im Maschinenbau Bauteile oder Konstruktionen rechnerisch absichern muss, stößt früher oder später auf zwei Begriffe, die zwar eng zusammengehören, aber unterschiedliche Fragen beantworten: den Tragfähigkeitsnachweis und den Gebrauchstauglichkeitsnachweis. Beide sind Teil der Bauteilsicherheit, beide werden durch Normen geregelt, und in vielen Projekten sind beide gefordert. Trotzdem verfolgen sie grundlegend verschiedene Ziele, und wer den Unterschied nicht kennt, riskiert eine unvollständige Nachweisführung oder unnötigen Berechnungsaufwand.

Dieser Artikel erklärt, was hinter den beiden Nachweiskonzepten steckt, wie sie sich in der Praxis unterscheiden und wann welcher Nachweis tatsächlich erforderlich ist.

Zwei Nachweiskonzepte, ein gemeinsames Ziel

Sowohl der Tragfähigkeitsnachweis als auch der Gebrauchstauglichkeitsnachweis dienen dazu, die Sicherheit und Zuverlässigkeit von Bauteilen und Konstruktionen zu belegen. Das gemeinsame Ziel ist ein Bauteil, das unter den vorgesehenen Betriebsbedingungen sicher funktioniert, ohne zu versagen oder seine Funktion zu verlieren. Der Weg dorthin ist jedoch unterschiedlich.

Die beiden Konzepte stammen ursprünglich aus dem Bauwesen, haben sich aber längst im allgemeinen Maschinenbau und in der FEM-Berechnung etabliert. Normen wie die Eurocodes, die FKM-Richtlinie oder branchenspezifische Regelwerke greifen beide Konzepte auf und definieren, unter welchen Bedingungen welcher Nachweis zu führen ist. Das Verständnis dieser Grundlagen ist Voraussetzung für eine normgerechte und vollständige Strukturanalyse.

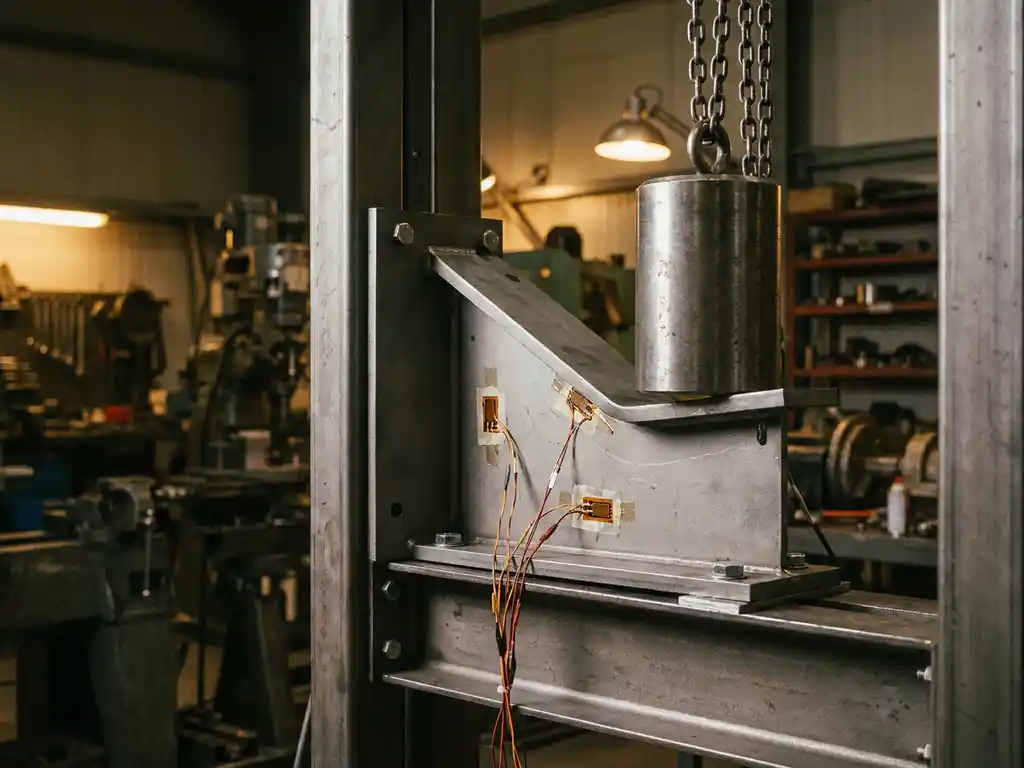

Tragfähigkeitsnachweis: Grenzen der Belastbarkeit bestimmen

Der Tragfähigkeitsnachweis prüft, ob ein Bauteil unter den auftretenden Lasten nicht versagt. Versagen bedeutet hier: plastische Verformung, Bruch, Stabilitätsverlust durch Beulen oder Knicken oder der Eintritt in einen Zustand, in dem das Bauteil seine Tragfunktion nicht mehr erfüllen kann. Es geht also um das Überschreiten einer kritischen Grenze, die zum Totalausfall führt.

Im Mittelpunkt steht der Vergleich zwischen den auftretenden Spannungen und den zulässigen Festigkeitswerten des Werkstoffs, jeweils unter Berücksichtigung von Sicherheitsfaktoren. Dabei werden unterschiedliche Versagensmodi betrachtet: statische Überlastung, Ermüdung durch zyklische Belastung (Betriebsfestigkeit) oder Stabilitätsversagen. Für jeden dieser Fälle existieren eigene Nachweisverfahren, die je nach Norm und Anwendungsfall ausgewählt werden müssen.

Besonders bei dynamisch beanspruchten Bauteilen, etwa in Antriebssträngen, Druckbehältern oder Schweißkonstruktionen, ist der Ermüdungsnachweis ein zentraler Bestandteil des Tragfähigkeitsnachweises. Hier reicht eine einfache Spannungsberechnung nicht aus; gefragt sind Wöhlerkurven, Spannungskollektive und eine sorgfältige Auswertung der Kerbwirkung.

Gebrauchstauglichkeitsnachweis: Funktion im Betrieb sicherstellen

Der Gebrauchstauglichkeitsnachweis fragt nicht, ob ein Bauteil versagt, sondern ob es im Betrieb seine Funktion erfüllt. Ein Bauteil kann rechnerisch weit unterhalb der Versagensgrenze liegen und trotzdem unbrauchbar sein, weil es sich zu stark verformt, zu stark schwingt oder Risse entwickelt, die zwar nicht zum Bruch führen, aber die Funktion beeinträchtigen.

Typische Kriterien im Gebrauchstauglichkeitsnachweis sind Durchbiegungsgrenzen, Spaltmaße, zulässige Schwingungsamplituden oder Anforderungen an die Oberflächenqualität. In der Praxis sind solche Grenzen oft durch Fertigungs- oder Montagetoleranzen vorgegeben, durch angrenzende Bauteile oder durch die Anforderungen des Endprodukts. Eine Welle, die sich unter Last zu stark biegt, kann Lager beschädigen oder Zahnräder falsch belasten, selbst wenn die Spannung im sicheren Bereich liegt.

Auch das Schwingungsverhalten fällt unter die Gebrauchstauglichkeit: Wenn Eigenfrequenzen zu nah an Anregungsfrequenzen liegen, entsteht Resonanz, die zwar nicht sofort zum Bruch führt, aber Lärm, Verschleiß und Funktionseinschränkungen verursacht. Der Gebrauchstauglichkeitsnachweis schützt also vor Ausfällen, die nicht durch klassisches Materialversagen entstehen.

Unterschiede im direkten Vergleich

Der wesentliche Unterschied liegt in der Frage, die jeweils gestellt wird. Der Tragfähigkeitsnachweis fragt: Hält das Bauteil den Lasten stand, ohne zu versagen? Der Gebrauchstauglichkeitsnachweis fragt: Funktioniert das Bauteil unter Last so, wie es soll?

Daraus ergeben sich konkrete Unterschiede in der Nachweisführung:

• Beim Tragfähigkeitsnachweis werden Spannungen mit Festigkeitswerten verglichen; beim Gebrauchstauglichkeitsnachweis werden Verformungen, Schwingungen oder andere physikalische Größen mit zulässigen Grenzwerten verglichen.
• Der Tragfähigkeitsnachweis arbeitet mit Sicherheitsfaktoren gegen Versagen; der Gebrauchstauglichkeitsnachweis orientiert sich an funktionalen Anforderungen, die oft aus der Konstruktion oder dem Normenwerk stammen.
• Beide Nachweise können unabhängig voneinander maßgebend werden: Ein Bauteil kann tragfähig sein, aber nicht gebrauchstauglich, und umgekehrt ist ein gebrauchstaugliches Bauteil nicht automatisch gegen alle Versagensmodi abgesichert.

In der Praxis werden beide Nachweise häufig parallel geführt, weil sie sich gegenseitig ergänzen und zusammen ein vollständiges Bild der Bauteilsicherheit liefern.

Wann welcher Nachweis gefordert ist

Welcher Nachweis in einem konkreten Projekt erforderlich ist, hängt vom anwendbaren Regelwerk, der Bauteilart und dem Verwendungszweck ab. Im Maschinenbau geben Normen wie die FKM-Richtlinie, DIN EN 13001 für Krane, die Druckgeräterichtlinie oder branchenspezifische Vorschriften klare Vorgaben, welche Nachweise zu führen sind.

Als Faustregel gilt: Überall dort, wo Versagen zu Personenschäden, erheblichen Sachschäden oder Produktionsausfällen führen kann, ist der Tragfähigkeitsnachweis obligatorisch. Der Gebrauchstauglichkeitsnachweis wird immer dann relevant, wenn Verformungen oder Schwingungen die Funktion des Gesamtsystems beeinflussen, etwa bei Präzisionsmaschinen, Werkzeugmaschinen oder Antriebskomponenten mit engen Toleranzen.

Bei sicherheitskritischen Bauteilen, die unter wechselnden oder stoßartigen Lasten betrieben werden, ist der Ermüdungsnachweis als Teil des Tragfähigkeitsnachweises besonders wichtig. Wer hier nur eine statische Berechnung vorlegt, erfüllt die Anforderungen vieler Normen nicht. Weitere Berechnungsthemen zeigen, wie komplex die Nachweisführung in der Praxis werden kann.

Nachweise sicher führen mit FEM-Simulation

Die Finite-Elemente-Methode hat sich als Standardwerkzeug für beide Nachweisarten etabliert, weil sie komplexe Geometrien, Lastfälle und Werkstoffverhalten abbilden kann, die analytische Methoden an ihre Grenzen bringen. Mit einer FEM-Berechnung lassen sich Spannungsverteilungen, Verformungsfelder und Eigenfrequenzen gleichzeitig ermitteln, was die Grundlage für beide Nachweiskonzepte in einem einzigen Berechnungsmodell liefert.

Dabei ist die Qualität des Nachweises direkt an die Qualität des Modells geknüpft: Netzfeinheit, Randbedingungen, Lastannahmen und die Auswahl der richtigen Werkstoffkennwerte entscheiden darüber, ob das Ergebnis belastbar ist. Ein formal korrekt erstellter FEM-Bericht, der die Anforderungen des jeweiligen Regelwerks dokumentiert, ist in vielen Branchen Voraussetzung für die Zulassung oder CE-Kennzeichnung.

So unterstützt CE-SYS Engineering bei Tragfähigkeits- und Gebrauchstauglichkeitsnachweisen

CE-SYS Engineering führt Strukturnachweise für Maschinenbaukomponenten und Anlagenbauteile durch, sowohl im Rahmen der Produktentwicklung als auch als eigenständige Berechnungsdienstleistung. Das Leistungsangebot umfasst:

• Statische und dynamische FEM-Berechnung zur Ermittlung von Spannungen und Verformungen
• Betriebsfestigkeitsnachweise nach FKM-Richtlinie und weiteren einschlägigen Normen
• Modalanalysen und Schwingungsuntersuchungen als Teil des Gebrauchstauglichkeitsnachweises
• Nachweisführung nach europäischen und internationalen Regelwerken, einschließlich Dokumentation für Zulassungsverfahren
• Identifikation von Schwachstellen und Ableitung konstruktiver Optimierungen auf Basis der Berechnungsergebnisse

Ob es um einen einzelnen Spannungsnachweis oder eine vollständige Strukturanalyse für eine sicherheitskritische Komponente geht: CE-SYS Engineering begleitet Unternehmen von der Lastdefinition bis zur prüffähigen Dokumentation. Nehmen Sie Kontakt auf und schildern Sie Ihre Berechnungsaufgabe.
