Was ist der Unterschied zwischen Sicherheitsfaktor und Bruchgrenze?

Michael · 25 Juli 2026

In der Festigkeitsberechnung begegnen Ingenieure zwei Begriffen immer wieder: dem Sicherheitsfaktor und der Bruchgrenze. Beide spielen eine zentrale Rolle dabei, ob ein Bauteil unter realen Betriebsbedingungen standhält oder versagt. Wer die Beziehung zwischen diesen Größen versteht, kann Bauteile gezielter auslegen, Materialreserven realistisch einschätzen und Überdimensionierungen vermeiden. Dieser Artikel erklärt, wie Bruchgrenze und Streckgrenze als Werkstoffkennwerte zusammenhängen, wie der Sicherheitsfaktor daraus abgeleitet wird und welche Rolle die FEM-Berechnung in der modernen Bauteilbewertung spielt.

Bruchgrenze und Streckgrenze als Werkstoffkennwerte

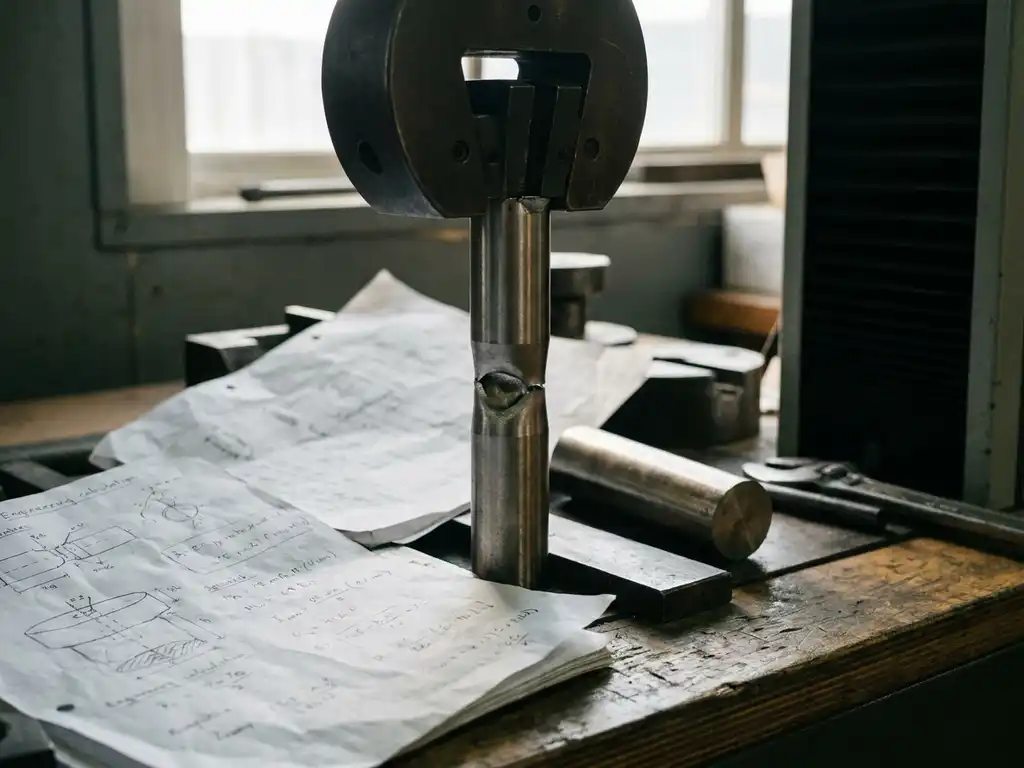

Jeder Werkstoff verhält sich unter Belastung auf charakteristische Weise. Die beiden wichtigsten Kennwerte zur Beschreibung dieses Verhaltens sind die Streckgrenze und die Bruchgrenze, die im Zugversuch experimentell ermittelt werden.

Die Streckgrenze (Re oder Rp0,2) bezeichnet die Spannung, ab der ein Werkstoff beginnt, sich plastisch zu verformen. Unterhalb dieser Grenze kehrt das Material nach Entlastung in seine ursprüngliche Form zurück. Die Bruchgrenze, auch Zugfestigkeit (Rm) genannt, ist die maximale Spannung, die ein Werkstoff vor dem Bruch ertragen kann. Zwischen beiden Werten liegt ein Bereich plastischer Verformung, der je nach Werkstoff unterschiedlich ausgeprägt ist. Stahl zeigt hier typischerweise eine deutlich ausgeprägte Streckgrenze und ein gutmütiges Verhalten vor dem Bruch, während spröde Werkstoffe wie Gusseisen kaum plastisch verformen und nahezu direkt brechen.

Für die Festigkeitsberechnung im Maschinenbau sind diese Werkstoffkennwerte keine abstrakten Laborwerte, sondern die Grundlage jeder Bauteilauslegung. Sie definieren, welche Belastungen zulässig sind und wo die Grenzen des sicheren Betriebs liegen.

Wie der Sicherheitsfaktor aus der Bruchgrenze abgeleitet wird

Der Sicherheitsfaktor beschreibt das Verhältnis zwischen dem Widerstand eines Bauteils und der tatsächlich wirkenden Belastung. Er gibt an, um welchen Faktor die Belastung steigen müsste, bevor Versagen eintritt.

Bezogen auf die Bruchgrenze ergibt sich der Sicherheitsfaktor S durch die einfache Beziehung: S = Rm / vorhandene Spannung. Ein Sicherheitsfaktor von 2 gegenüber der Bruchgrenze bedeutet, dass das Bauteil rechnerisch die doppelte Betriebslast tragen könnte, bevor es bricht. Diese Reserve berücksichtigt Unsicherheiten in der Lastannahme, Streuungen in den Werkstoffeigenschaften, Fertigungsabweichungen und mögliche Umgebungseinflüsse, die im Vorfeld nicht vollständig bekannt sind.

Wichtig ist dabei, dass der Sicherheitsfaktor kein fester Wert ist, der pauschal gewählt wird. Er ergibt sich aus dem Zusammenspiel von Normanforderungen, Erfahrungswissen und der Konsequenz eines möglichen Bauteilversagens. Je schwerwiegender ein Versagen wäre, desto höher fällt der geforderte Sicherheitsfaktor aus.

Wann Bruchgrenze, wann Streckgrenze als Bezugsgröße?

Ob die Bruchgrenze oder die Streckgrenze als Bezugsgröße für den Sicherheitsfaktor herangezogen wird, hängt von der Art des Versagens ab, das verhindert werden soll.

Bei duktilen Werkstoffen wie Baustahl ist plastische Verformung oft bereits ein unzulässiger Zustand, auch wenn das Bauteil noch nicht gebrochen ist. Ein Maschinenteil, das sich dauerhaft verbiegt, verliert seine Funktion. Hier wird der Sicherheitsfaktor üblicherweise auf die Streckgrenze bezogen. Das Ziel ist, sicherzustellen, dass die Bauteilspannung im elastischen Bereich bleibt.

Bei spröden Werkstoffen, bei denen plastische Verformung kaum auftritt, oder wenn der Bruch selbst das maßgebliche Versagenskriterium ist, wird die Bruchgrenze als Bezugsgröße gewählt. Auch in der Berechnung von Verbindungselementen wie Schrauben wird häufig auf die Zugfestigkeit Bezug genommen, da die Streckgrenze dort bewusst überschritten werden darf, solange kein Bruch eintritt. Die Wahl der richtigen Bezugsgröße ist keine Formsache, sondern bestimmt maßgeblich, ob ein Nachweis konservativ oder realistisch geführt wird.

Typische Sicherheitsfaktoren in der Ingenieurpraxis

Konkrete Sicherheitsfaktoren variieren stark je nach Branche, Anwendung und geltendem Regelwerk. Es gibt keine universellen Werte, die für alle Situationen gelten.

Im allgemeinen Maschinenbau werden gegenüber der Streckgrenze häufig Sicherheitsfaktoren zwischen 1,5 und 2,0 angesetzt. Gegenüber der Bruchgrenze liegen typische Werte zwischen 2,0 und 4,0. Im Druckbehälterbau, der nach europäischen Normen wie der EN 13445 geregelt ist, gelten eigene Vorschriften mit teils höheren Anforderungen. Im Fahrzeugbau und in der Luft- und Raumfahrt sind die Sicherheitskonzepte besonders ausgereift, weil Bauteilversagen dort unmittelbare Sicherheitsfolgen hätte.

Normen wie die FKM-Richtlinie für den Maschinenbau geben strukturierte Verfahren vor, mit denen Sicherheitsfaktoren systematisch aus Werkstoff, Beanspruchungsart und Bauteilgeometrie abgeleitet werden. Diese Richtlinien berücksichtigen auch statistische Streuungen der Werkstoffeigenschaften, was eine rein pauschale Festlegung von Sicherheitsfaktoren zunehmend ablöst. Wer Festigkeitsnachweise nach Regelwerk führt, bewegt sich damit auf methodisch gesichertem Boden.

Sicherheitsfaktor und Bruchgrenze in der FEM-Simulation

Die Finite-Elemente-Methode hat die Art und Weise, wie Sicherheitsfaktoren in der Praxis bewertet werden, grundlegend verändert. Statt globaler Durchschnittsspannungen liefert die FEM-Berechnung ortsaufgelöste Spannungsverteilungen über das gesamte Bauteil.

In der FEM-Simulation werden die berechneten Spannungen direkt mit den Werkstoffkennwerten verglichen. Viele Softwarelösungen geben den Sicherheitsfaktor als Ergebnisgröße aus, indem die Streckgrenze oder Bruchgrenze durch die lokale Vergleichsspannung dividiert wird. Bereiche, in denen der Sicherheitsfaktor unter den geforderten Mindestwert fällt, werden so sofort sichtbar und können konstruktiv angepasst werden. Das ermöglicht eine gezielte Optimierung, ohne das gesamte Bauteil pauschal zu verstärken.

Gleichzeitig bringt die FEM auch neue Anforderungen an die Interpretation der Ergebnisse. Spannungsspitzen an Kerbstellen, Singularitäten an Auflagerpunkten oder Netzabhängigkeiten können zu scheinbar kritischen Werten führen, die im realen Bauteil keine Entsprechung haben. Die korrekte Bewertung von FEM-Ergebnissen erfordert deshalb nicht nur Softwarekenntnisse, sondern auch ein solides Verständnis der Festigkeitslehre und der zugrundeliegenden Werkstoffkennwerte. Wer die Zusammenhänge zwischen Sicherheitsfaktor, Streckgrenze und Bruchgrenze kennt, kann FEM-Ergebnisse richtig einordnen und daraus belastbare Aussagen zur Bauteilsicherheit ableiten.

Wie CE-SYS Engineering bei der Festigkeitsberechnung unterstützt

CE-SYS Engineering führt für Unternehmen im Maschinenbau strukturierte Festigkeitsberechnungen durch, bei denen Sicherheitsfaktoren methodisch korrekt auf Basis der relevanten Werkstoffkennwerte abgeleitet werden. Das Team kombiniert analytische Berechnungsverfahren mit numerischer FEM-Simulation, um Bauteile sowohl unter statischer als auch dynamischer Belastung zuverlässig zu bewerten.

Spannungsnachweise und Verformungsanalysen nach geltenden Normen (FKM-Richtlinie, EN 13445 u.a.)
FEM-Berechnungen mit Ergebnisauswertung und Interpretation lokaler Spannungsverteilungen
Identifikation von Schwachstellen und Ableitung konkreter konstruktiver Optimierungsmaßnahmen
Nachweisführung nach europäischen und internationalen Regelwerken

Ob es um die Auslegung neuer Bauteile oder die Überprüfung bestehender Konstruktionen geht: CE-SYS Engineering begleitet den gesamten Prozess von der Lastannahme bis zum abgesicherten Festigkeitsnachweis. Nehmen Sie jetzt Kontakt auf und besprechen Sie Ihr Berechnungsprojekt direkt mit den Ingenieuren.
