Wer ein Bauteil konstruiert, muss wissen, ob es den auftretenden Kräften standhält. Genau das ist die Aufgabe der Festigkeitsberechnung im Maschinenbau: Sie liefert den rechnerischen Nachweis, dass ein Bauteil oder eine Baugruppe unter den vorgesehenen Betriebsbedingungen weder versagt noch unzulässig verformt wird. Ohne diesen Nachweis bleibt jede Konstruktion ein Risikoexperiment, unabhängig davon, wie erfahren der verantwortliche Ingenieur ist.
Die Bauteilberechnung ist dabei kein einzelner Arbeitsschritt, sondern ein methodisches Vorgehen, das Werkstoffkunde, Mechanik und Erfahrungswissen miteinander verbindet. Je nach Komplexität des Bauteils und der Belastungssituation kommen unterschiedliche Ansätze zum Einsatz, von klassischen analytischen Verfahren bis hin zur numerischen Strukturanalyse mit der Finite-Elemente-Methode.
Statische und dynamische Belastungen als Grundlage
Jede Festigkeitsberechnung beginnt mit der Frage: Welche Lasten wirken auf das Bauteil, und wie wirken sie? Grundsätzlich unterscheidet man zwischen statischen und dynamischen Belastungen. Bei der statischen Berechnung wird davon ausgegangen, dass die Kraft konstant oder sehr langsam veränderlich auf das Bauteil einwirkt, zum Beispiel das Eigengewicht einer Konstruktion oder ein dauerhafter Innendruck in einem Behälter.
Dynamische Belastungen sind komplexer. Dazu zählen wechselnde, schwellende oder stoßartige Kräfte, wie sie bei rotierenden Maschinen, Fahrzeugkomponenten oder Produktionsanlagen auftreten. Besonders Wechselbelastungen können auch bei Spannungen unterhalb der statischen Festigkeitsgrenze zum Versagen führen, weil sich im Werkstoff Ermüdungsrisse bilden. Deshalb erfordert die dynamische Berechnung eigene Nachweisverfahren, etwa die Betriebsfestigkeitsanalyse oder den Dauerfestigkeitsnachweis.
Analytische Methoden vs. numerische Simulation (FEM)
Für einfache Geometrien und klar definierte Lastfälle liefern analytische Berechnungsverfahren schnelle und zuverlässige Ergebnisse. Balkenformeln, Kerbspannungskonzepte oder die klassische Spannungsanalyse nach technischer Mechanik sind in vielen Normen verankert und bilden die Grundlage für Standardnachweise.
Sobald die Geometrie komplex wird, mehrere Lastrichtungen zusammenwirken oder lokale Spannungsüberhöhungen relevant sind, stoßen analytische Methoden an ihre Grenzen. Hier kommt die FEM-Berechnung ins Spiel. Die Finite-Elemente-Methode zerlegt ein Bauteil in ein feines Netz aus kleinen Elementen und berechnet für jedes Element den Spannungs- und Verformungszustand numerisch. Das Ergebnis ist ein detailliertes Bild der mechanischen Beanspruchung, das Schwachstellen sichtbar macht, die analytisch nicht erfassbar wären. Beide Methoden schließen sich nicht aus: Analytische Vorberechnungen dienen oft als Plausibilitätsprüfung für numerische Simulationsergebnisse.
Werkstoffkennwerte und Sicherheitsnachweise
Eine Festigkeitsberechnung ist nur so gut wie die Werkstoffkennwerte, auf denen sie basiert. Streckgrenze, Zugfestigkeit, Dauerfestigkeit, Kerbschlagzähigkeit und Elastizitätsmodul sind die zentralen Größen, die das mechanische Verhalten eines Werkstoffs beschreiben. Diese Werte sind werkstoff- und temperaturabhängig und müssen aus zertifizierten Datenquellen oder Werkstoffprüfungen stammen.
Auf Basis dieser Kennwerte erfolgt der Sicherheitsnachweis: Die berechneten Beanspruchungen werden den zulässigen Spannungen gegenübergestellt, und ein Sicherheitsfaktor stellt sicher, dass Unsicherheiten in der Lastannahme, der Fertigung oder den Materialeigenschaften abgedeckt werden. Europäische und internationale Regelwerke, etwa die Maschinenrichtlinie, ASME-Normen oder FKM-Richtlinien, legen fest, welche Sicherheitskonzepte für bestimmte Anwendungen gelten. Die Wahl des richtigen Regelwerks ist dabei keine Formsache, sondern hat direkten Einfluss auf das Ergebnis des Nachweises.
Typische Anwendungsfelder in der Produktentwicklung
Festigkeitsberechnungen begleiten nahezu jeden Schritt der Produktentwicklung im Maschinenbau. In der frühen Konzeptphase helfen überschlägige Berechnungen dabei, Dimensionen abzuschätzen und Materialien auszuwählen. Im weiteren Verlauf werden Detailnachweise für sicherheitsrelevante Bauteile geführt, und vor der Serienfreigabe stehen oft normative Nachweise, die gegenüber Kunden oder Behörden erbracht werden müssen.

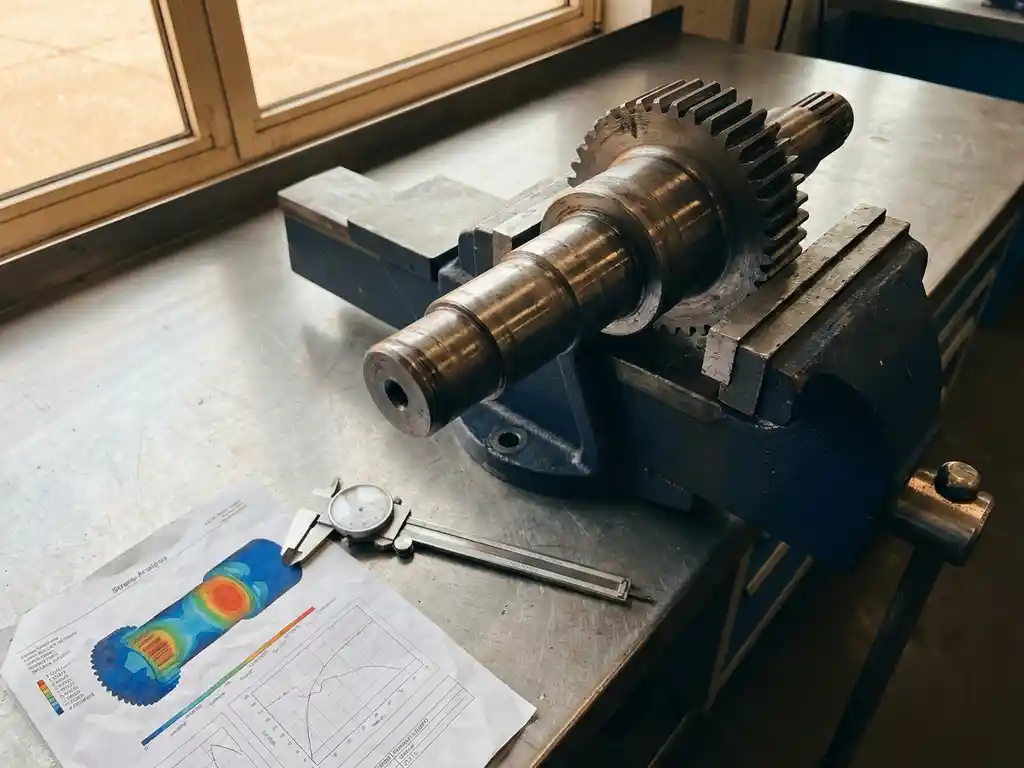

Typische Anwendungsfälle umfassen Schweißkonstruktionen und Tragstrukturen, Wellen und Lagerungen, Druckbehälter und Rohrleitungssysteme, Getriebekomponenten sowie Gehäuse und Halterungen. Auch in der Medizintechnik, der Luft- und Raumfahrt und im Anlagenbau ist die Bauteilberechnung ein unverzichtbares Werkzeug, um Produktsicherheit und Normenkonformität zu gewährleisten. Ingenieurtechnische Kompetenzen aus verschiedenen Disziplinen fließen dabei oft zusammen, weil mechanische Belastungen selten isoliert auftreten.
Häufige Fehler bei der Bauteilberechnung
Selbst erfahrene Ingenieure machen bei der Festigkeitsberechnung wiederkehrende Fehler, die das Ergebnis verfälschen können. Einer der häufigsten ist die fehlerhafte Lastannahme: Werden Betriebslasten zu optimistisch angesetzt oder seltene Lastspitzen nicht berücksichtigt, ergibt die Berechnung zwar einen positiven Nachweis, der aber an der Realität vorbeigeht.
Weitere typische Fehlerquellen sind:
- Zu grobe FEM-Netze in Bereichen mit hohen Spannungsgradienten, etwa an Kerben, Bohrungen oder Schweißnähten
- Falsche Randbedingungen, die die tatsächliche Einspannsituation nicht korrekt abbilden
- Verwendung von Werkstoffkennwerten ohne Berücksichtigung von Temperatur, Oberflächenbehandlung oder Fertigungseinflüssen
- Fehlende Unterscheidung zwischen Nenn- und Kerbspannungen beim Dauerfestigkeitsnachweis
Ein häufig unterschätzter Aspekt ist die Plausibilitätsprüfung: Numerische Simulationen liefern immer ein Ergebnis, auch wenn das Modell fehlerhaft ist. Wer das Ergebnis nicht mit analytischen Überschlagsrechnungen oder Erfahrungswerten abgleicht, läuft Gefahr, Modellfehler zu übersehen.
Festigkeitsberechnung als Teil des Engineering-Prozesses
Die Festigkeitsberechnung ist kein isolierter Prüfschritt am Ende der Konstruktion, sondern ein integraler Bestandteil des gesamten Entwicklungsprozesses. Frühzeitig eingesetzt, hilft sie, Konstruktionsfehler zu vermeiden, bevor sie in kostspielige Prototypen oder gar in die Serienfertigung einfließen. Iterative Berechnungsschleifen, bei denen Konstruktion und Berechnung eng verzahnt sind, führen zu leichteren, effizienteren und sichereren Bauteilen.
Gleichzeitig schafft eine nachvollziehbare Dokumentation der Berechnungen die Grundlage für Zulassungsverfahren, Qualitätsnachweise und spätere Änderungsbeurteilungen. Wer heute eine Maschine in den Markt bringt, muss nachweisen können, dass die sicherheitsrelevanten Bauteile nach anerkannten Regeln der Technik ausgelegt wurden. Die Berechnung ist damit auch ein rechtliches Dokument. Weitere Fachbeiträge zu verwandten Themen der Produktentwicklung bieten vertiefende Einblicke in diese Zusammenhänge.
Wie CE-SYS Engineering bei der Festigkeitsberechnung unterstützt
CE-SYS Engineering begleitet Unternehmen im Maschinenbau bei der gesamten Bandbreite der Bauteilberechnung und Strukturanalyse. Das Team aus erfahrenen Ingenieuren übernimmt sowohl analytische Nachweise als auch komplexe FEM-Berechnungen und verbindet dabei akademisches Wissen mit Erfahrung aus Hunderten von Projekten. Die Leistungen umfassen konkret:
- Spannungsnachweise und Verformungsanalysen unter statischer und dynamischer Belastung
- FE-Berechnungen für Sonderkonstruktionen, etwa Behälter mit großen Ausschnitten oder komplexe Schweißverbindungen
- Nachweisführung nach europäischen und internationalen Regelwerken, darunter FKM-Richtlinie und ASME
- Topologie-Optimierung zur Gewichtsreduzierung bei gleichbleibender Festigkeit
- Identifikation von Schwachstellen und Ableitung konstruktiver Verbesserungsmaßnahmen
Ob es sich um ein einzelnes Bauteil handelt, das einen Festigkeitsnachweis benötigt, oder um ein komplexes Entwicklungsprojekt, bei dem Berechnung und Konstruktion Hand in Hand gehen sollen: CE-SYS Engineering bietet die passende Unterstützung. Jetzt Kontakt aufnehmen und gemeinsam die nächsten Schritte besprechen.
