Was ist bei der Auslegung eines Achsschenkels zu beachten?

Michael · 11 Sep. 2026

Bei der Auslegung eines Achsschenkels müssen die auftretenden Betriebslasten, die Werkstoffwahl, die Kerbgeometrie und die geltenden Festigkeitsnachweise systematisch aufeinander abgestimmt werden. Der Achsschenkel gehört zu den sicherheitsrelevanten Fahrwerksbauteilen, bei denen ein Versagen schwerwiegende Folgen hat. Die folgenden Abschnitte beantworten die zentralen Fragen zur Achsschenkelauslegung, von der Lastermittlung über die FEM-Berechnung bis zur Normkonformität.

Welche Kräfte und Momente wirken auf einen Achsschenkel?

Auf einen Achsschenkel wirken kombinierte Belastungen aus Radlast, Bremskräften, Seitenkräften und Lenkbewegungen. Die maßgebenden Lastfälle entstehen aus dem Fahrbetrieb: Geradeausfahrt, Kurvenfahrt, Bremsen und Überfahren von Hindernissen erzeugen Biegemomente, Torsionsmomente und Querkräfte, die gleichzeitig und in wechselnder Richtung auftreten.

Die Radlast wirkt als Vertikalkraft über das Radlager in den Achsschenkelzapfen. Bei Kurvenfahrt kommen horizontale Seitenkräfte hinzu, die ein Biegemoment um die Hochachse erzeugen. Bremsmanöver leiten zusätzlich Tangentialkräfte in die Konstruktion ein. Besonders kritisch sind dynamische Lastspitzen, die beim Überfahren von Schlaglöchern oder bei Notbremsungen ein Vielfaches der statischen Last erreichen können.

Für die Achsschenkelberechnung werden diese Lastfälle in der Regel über Lastkollektive oder definierte Bemessungslasten abgebildet. Dabei unterscheidet man zwischen statischen Nachweislasten, die auf Einfachversagen prüfen, und Betriebslastkollektiven für den Dauerfestigkeitsnachweis. Die Lenkgeometrie beeinflusst zusätzlich, wie Kräfte in den Achsschenkel eingeleitet werden, weshalb Lenkrollradius und Spreizungswinkel bereits in der frühen Konstruktionsphase festgelegt werden müssen.

Welche Werkstoffe eignen sich für die Achsschenkelkonstruktion?

Für die Achsschenkelkonstruktion werden überwiegend vergütete Stähle eingesetzt, typischerweise Einsatzstähle wie 42CrMo4 oder 34CrNiMo6. Diese Werkstoffe bieten eine gute Kombination aus Festigkeit, Zähigkeit und Bearbeitbarkeit, die für dynamisch belastete Fahrwerksbauteile erforderlich ist.

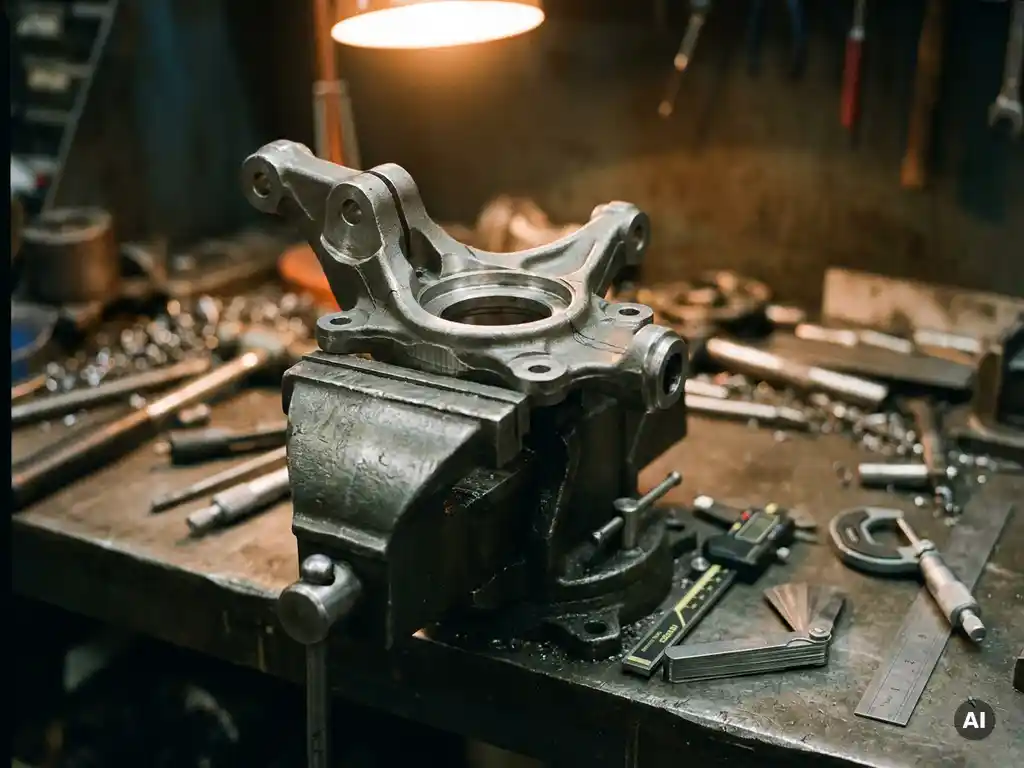

Die Werkstoffwahl hängt von der Bauteilgröße, der geforderten Festigkeit und dem Fertigungsverfahren ab. Geschmiedete Achsschenkel aus Vergütungsstahl dominieren im Pkw- und Nutzfahrzeugbereich, weil der Schmiedeprozess eine günstige Faserorientierung erzeugt und die mechanischen Eigenschaften gegenüber gegossenen Varianten verbessert. Bei sehr hohen Leichtbauanforderungen, etwa im Rennsport oder bei elektrischen Fahrzeugen mit engen Gewichtsvorgaben, kommen auch hochfeste Aluminiumlegierungen oder Titanlegierungen zum Einsatz, allerdings mit entsprechend angepassten Nachweiskonzepten.

Oberflächenbehandlungen wie Induktionshärten am Achsschenkelzapfen erhöhen die lokale Verschleiß- und Ermüdungsfestigkeit erheblich. Diese Maßnahme ist besonders in den Lagersitzen sinnvoll, wo hohe Flächenpressungen und Relativbewegungen auftreten. Die Werkstoffkennwerte für den Festigkeitsnachweis müssen dabei den tatsächlichen Wärmebehandlungszustand widerspiegeln, nicht die Nennwerte aus dem Datenblatt für den unbehandelten Zustand.

Wie wird ein Achsschenkel mit FEM berechnet?

Die FEM-Berechnung eines Achsschenkels erfolgt durch ein vernetztes 3D-Modell, das die reale Bauteilgeometrie abbildet, gefolgt von der Aufbringung der maßgebenden Lastfälle und der Auswertung von Spannungsverteilung, Verformung und Sicherheiten gegen Versagen. Das Vorgehen folgt einem strukturierten Ablauf.

Zunächst wird das Geometriemodell aus dem CAD-System in die FEM-Umgebung überführt. Kritische Bereiche wie Kerbstellen, Übergänge und Lagerbohrungen erhalten eine feinere Vernetzung, um Spannungsgradienten korrekt aufzulösen. Die Lagerung im FEM-Modell muss die realen Einspannbedingungen abbilden: Radlager werden häufig über Federsteifigkeiten oder Kontaktformulierungen modelliert, um eine realitätsnahe Krafteinleitung zu gewährleisten.

Für die Achsschenkelbelastung werden alle relevanten Lastfälle als separate Lastschritte definiert und anschließend überlagert. Neben der linearen Strukturanalyse ist bei dynamisch beanspruchten Bauteilen eine Betriebsfestigkeitsanalyse erforderlich, die das Lastkollektiv über die Lebensdauer berücksichtigt. Moderne FEM-Programme erlauben die direkte Kopplung mit Mehrkörpersimulationen, sodass die Lasthistorie aus der Fahrdynamiksimulation direkt in die Strukturanalyse einfließt.

Die Ergebnisauswertung konzentriert sich auf Vergleichsspannungen nach von Mises sowie auf Hauptspannungen in Bereichen mit mehrachsigem Spannungszustand. Spannungskonzentrationsfaktoren an Kerben werden entweder direkt aus dem FEM-Ergebnis abgelesen oder analytisch nach Kerbformzahltabellen ergänzt, wenn die Netzdichte an der Kerbe nicht ausreicht.

Welche Kerbstellen und Versagensformen sind kritisch?

Die kritischen Kerbstellen an einem Achsschenkel liegen typischerweise an Querschnittsübergängen, Einschnürungen am Zapfen, Gewindeeinstichen und Lagerpassungen. Dort konzentrieren sich Spannungsspitzen, die bei schwingender Belastung zur Rissinitiierung und zum Ermüdungsbruch führen können.

Der Übergang zwischen Achsschenkelzapfen und Flansch ist geometriebedingt eine der häufigsten Schadensstellen. Ein zu kleiner Übergangsradius erhöht den Kerbformzahlwert erheblich und senkt die ertragbare Schwingspielzahl. Gewindeeinstiche für Sicherungsmuttern stellen ebenfalls scharfe Kerben dar, die bei der Achsschenkelauslegung besondere Aufmerksamkeit erfordern.

Neben dem Ermüdungsbruch, der die häufigste Versagensform bei dynamisch belasteten Achsschenkeln ist, können auch Gewaltbrüche bei extremen Einzellasten sowie Verschleiß und Passungsrost in den Lagersitzen auftreten. Passungsrost entsteht durch Mikrobewegungen zwischen Lageraußenring und Achsschenkelbohrung und führt langfristig zu Materialverlust und Spielzunahme. Diese Versagensform ist bei der Auslegung der Passungstoleranz zu berücksichtigen.

Wann ist eine Topologieoptimierung beim Achsschenkel sinnvoll?

Eine Topologieoptimierung beim Achsschenkel ist sinnvoll, wenn Leichtbauziele mit gleichbleibender oder verbesserter Steifigkeit und Festigkeit erreicht werden sollen und der Fertigungsprozess eine komplexere Geometrie zulässt. Sie ist besonders dann relevant, wenn konventionelle Konstruktionsansätze die Gewichtsvorgaben nicht erfüllen können.

Im Fahrzeugkonstruktionskontext gewinnt die Topologieoptimierung bei Achsschenkeln an Bedeutung, wenn additive Fertigungsverfahren oder Schmiedegesenke neu entwickelt werden. Die Optimierung liefert eine lastpfadgerechte Materialverteilung, die Material nur dort vorsieht, wo es zur Kraftübertragung tatsächlich beiträgt. Das Ergebnis ist häufig eine bionisch anmutende Struktur mit deutlich reduzierter Masse bei vergleichbarer Steifigkeit.

Allerdings ist die Topologieoptimierung kein Selbstzweck. Bei Achsschenkeln, die in Serie gefertigt werden und deren Geometrie durch Bauraum, Lagerpassungen und Anschlussmaße stark eingeschränkt ist, bleibt der Gestaltungsspielraum begrenzt. In solchen Fällen liefert eine gezielte Formoptimierung an den kritischen Kerbstellen oft einen besseren Kosten-Nutzen-Effekt als eine vollständige Topologieoptimierung des gesamten Bauteils. Sinnvoll eingesetzt entfaltet die Methode ihr Potenzial vor allem in frühen Entwicklungsphasen, wenn die Grundgeometrie noch nicht festgelegt ist.

Welche Normen und Nachweise gelten für die Achsschenkelauslegung?

Für die Achsschenkelauslegung gelten je nach Fahrzeugkategorie und Anwendungsbereich unterschiedliche Regelwerke. Im Nutzfahrzeugbereich sind die FKM-Richtlinie für den Festigkeitsnachweis von Maschinenbauteilen sowie fahrzeugspezifische Normen wie die ECE-Regelungen oder interne OEM-Lastenheftvorgaben maßgebend.

Die FKM-Richtlinie ist im deutschsprachigen Maschinenbau der anerkannte Standard für den rechnerischen Festigkeitsnachweis. Sie definiert, wie statische und Ermüdungsnachweise zu führen sind, welche Sicherheitsbeiwerte anzusetzen sind und wie Kerbwirkungszahlen zu berücksichtigen sind. Für Achsschenkel, die in zugelassenen Fahrzeugen verbaut werden, kommen zusätzlich die Anforderungen der Straßenverkehrszulassung hinzu, die in der EU durch ECE-Regelungen und die Typgenehmigungsverordnung geregelt sind.

Im Bereich der Betriebsfestigkeit orientiert sich die Achsschenkelberechnung häufig an der FKM-Richtlinie Nichtlinear oder an der IIW-Empfehlung für Schweißverbindungen, sofern geschweißte Achskomponenten betroffen sind. Für Serienprodukte verlangen Fahrzeughersteller darüber hinaus Prüfnachweise auf Prüfständen, die definierte Lastkollektive simulieren und die rechnerischen Ergebnisse validieren. Die Kombination aus analytischem Nachweis, FEM-Berechnung und Bauteilerprobung bildet den vollständigen Nachweispfad für sicherheitsrelevante Fahrwerksbauteile.

Wie CE-SYS Engineering bei der Achsschenkelauslegung unterstützt

CE-SYS Engineering übernimmt die vollständige Berechnung und Konstruktionsbegleitung für Achsschenkel und vergleichbare sicherheitsrelevante Fahrwerksbauteile. Das Leistungsangebot deckt den gesamten Nachweispfad ab:

Ermittlung und Definition der maßgebenden Lastfälle auf Basis von Betriebsprofilen oder Mehrkörpersimulationsdaten
FEM-Berechnung unter statischer und dynamischer Belastung, einschließlich Kerbanalyse und Spannungsauswertung an kritischen Übergängen
Betriebsfestigkeitsnachweis nach FKM-Richtlinie oder kundenspezifischem Regelwerk
Topologieoptimierung zur Gewichtsreduzierung bei definierten Steifigkeits- und Festigkeitszielen
Konstruktive Optimierungsempfehlungen auf Basis der Berechnungsergebnisse

Das Team bringt Projekterfahrung aus mehr als zwei Jahrzehnten Ingenieurtätigkeit im Maschinenbau mit und arbeitet nach einem nach ISO 9001 zertifizierten Qualitätsmanagementsystem. Wenn Sie eine Achsschenkelauslegung oder eine FEM-Strukturanalyse für Ihr Projekt benötigen, nehmen Sie direkt Kontakt auf und besprechen Sie Ihre Anforderungen mit den Ingenieuren von CE-SYS Engineering.
