Die Zähigkeit eines Werkstoffs bestimmt maßgeblich, ob ein Bauteil unter Belastung kontrolliert verformt oder schlagartig bricht. Sie beschreibt die Fähigkeit eines Materials, Energie aufzunehmen, bevor es versagt, und ist damit eine der zentralen Größen bei der Bauteilauslegung. Die folgenden Abschnitte beleuchten die wichtigsten Fragen rund um Werkstoffzähigkeit, Kennwerte und deren Berücksichtigung in der Praxis.

Wie beeinflusst die Zähigkeit eines Werkstoffs das Versagensverhalten von Bauteilen?

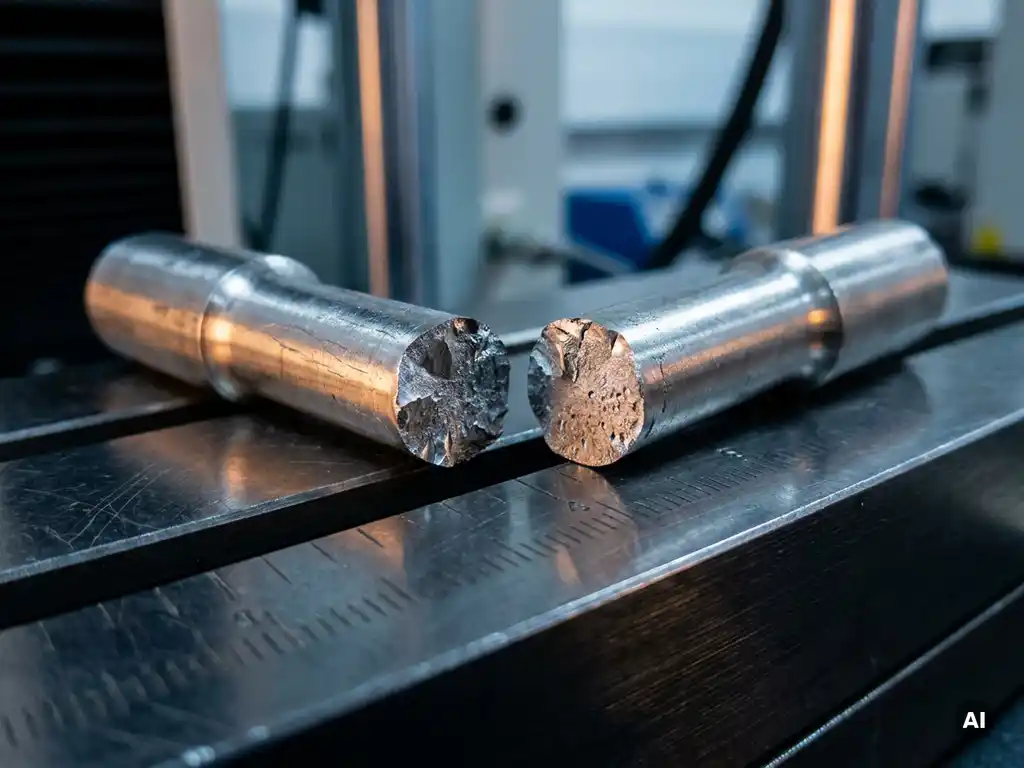

Die Zähigkeit eines Werkstoffs bestimmt, ob ein Bauteil bei Überlastung plastisch verformt wird oder spröde bricht. Zähe Werkstoffe geben durch sichtbare Verformung ein Warnsignal, bevor sie versagen. Spröde Werkstoffe hingegen brechen ohne nennenswerte Vorankündigung, was in sicherheitskritischen Anwendungen erhebliche Risiken mit sich bringt.

In der Praxis zeigt sich dieser Unterschied besonders deutlich bei dynamischen Belastungen, Kerben oder tiefen Temperaturen. Ein Bauteil aus einem spröden Material kann selbst bei nominell niedrigen Spannungen schlagartig versagen, wenn eine Kerbe als Spannungskonzentrator wirkt. Zähe Werkstoffe können solche Spannungsspitzen durch lokale plastische Verformung abbauen und verhindern so die unkontrollierte Rissausbreitung.

Für Konstrukteure bedeutet das: Die Zähigkeit eines Werkstoffs ist nicht nur ein Materialparameter, sondern eine Sicherheitsreserve im Betrieb. Besonders bei schwingender Belastung, bei Bauteilen mit unvermeidbaren Kerben oder bei Anwendungen mit Temperaturschwankungen entscheidet die Werkstoffzähigkeit über die Zuverlässigkeit der gesamten Konstruktion.

Was ist der Unterschied zwischen Zähigkeit, Härte und Festigkeit?

Zähigkeit, Härte und Festigkeit beschreiben unterschiedliche Werkstoffeigenschaften, die häufig verwechselt werden. Festigkeit gibt an, welche Spannung ein Werkstoff aushält, bevor er fließt oder bricht. Härte beschreibt den Widerstand gegen lokale plastische Verformung durch eine eindringende Kraft. Zähigkeit hingegen ist die Fähigkeit, Energie zu absorbieren, und verbindet Festigkeit mit Verformungsvermögen.

Ein Werkstoff kann hohe Festigkeit besitzen und dennoch wenig zäh sein. Gehärteter Stahl ist ein typisches Beispiel: Er widersteht hohen Lasten, bricht aber unter Schlagbeanspruchung leichter als ein weicherer, zäherer Stahl. Umgekehrt kann ein sehr weiches Material zäh sein, weil es sich stark verformt, ohne zu reißen, obwohl seine Festigkeit gering ist.

Für die Bauteilauslegung bedeutet das, dass keiner dieser drei Kennwerte allein ausreicht. Eine hohe Zugfestigkeit sichert die Tragfähigkeit, eine ausreichende Zähigkeit schützt vor Sprödbruch, und die Härte ist relevant für die Verschleißbeständigkeit. Die Werkstoffauswahl im Maschinenbau muss daher immer alle drei Eigenschaften im Kontext der jeweiligen Belastungssituation abwägen.

Welche Kennwerte beschreiben die Zähigkeit eines Werkstoffs quantitativ?

Die Werkstoffzähigkeit wird durch mehrere Kennwerte quantifiziert, die je nach Anwendungsfall unterschiedlich relevant sind. Die wichtigsten sind die Kerbschlagarbeit aus dem Kerbschlagbiegeversuch (nach Charpy oder Izod), die Bruchzähigkeit K_Ic aus der Bruchmechanik sowie die Fläche unter der Spannungs-Dehnungs-Kurve aus dem Zugversuch.

Die Kerbschlagarbeit ist ein praxisnaher Kennwert, der besonders bei der Werkstoffauswahl für tiefe Temperaturen eine Rolle spielt. Sie gibt an, wie viel Energie ein gekerbter Probekörper beim Bruch aufnimmt. Die Bruchzähigkeit K_Ic ist dagegen ein bruchmechanischer Kennwert, der beschreibt, welche Spannungsintensität ein Werkstoff an einer Rissspitze ertragen kann, bevor der Riss instabil weiterwächst. Dieser Wert ist besonders relevant, wenn Risse oder rissähnliche Defekte im Bauteil nicht vollständig ausgeschlossen werden können.

Die Fläche unter der Spannungs-Dehnungs-Kurve, auch als spezifische Formänderungsarbeit bezeichnet, ist ein theoretischerer Kennwert, der das gesamte Energieabsorptionsvermögen bis zum Bruch widerspiegelt. In der Auslegungspraxis werden diese Kennwerte selten isoliert betrachtet, sondern immer im Zusammenhang mit der erwarteten Belastungsart und den Umgebungsbedingungen bewertet.

Wann muss die Zähigkeit bei der Werkstoffauswahl priorisiert werden?

Die Zähigkeit bei der Werkstoffauswahl zu priorisieren ist dann notwendig, wenn Bauteile schlagartigen, dynamischen oder wechselnden Lasten ausgesetzt sind, wenn Kerben konstruktionsbedingt nicht vermieden werden können oder wenn der Betrieb bei tiefen Temperaturen stattfindet. In diesen Fällen kann ein zu spröder Werkstoff trotz ausreichender statischer Festigkeit zum Versagen führen.

Typische Anwendungsfälle, bei denen Werkstoffzähigkeit Vorrang hat, sind Druckbehälter, Krane, Offshore-Strukturen, Fahrzeugkomponenten und Maschinengestelle mit Schlagbeanspruchung. Auch bei Schweißkonstruktionen spielt die Zähigkeit eine besondere Rolle, da im Schweißnahtbereich Eigenspannungen und Gefügeveränderungen entstehen können, die das Sprödbruchrisiko erhöhen.

Temperaturen unterhalb von null Grad Celsius sind ein besonders kritischer Faktor. Viele Stähle zeigen einen ausgeprägten Übergang von zähem zu sprödem Verhalten bei sinkender Temperatur. Dieser Übergang, bekannt als Steilabfall der Kerbschlagarbeit, muss bei der Werkstoffauswahl im Maschinenbau zwingend berücksichtigt werden, wenn Tieftemperaturbetrieb vorgesehen ist.

Wie wird die Zähigkeit in der FEM-Berechnung und Simulation berücksichtigt?

In der FEM-Berechnung wird die Zähigkeit eines Werkstoffs nicht direkt als Eingangsgröße verwendet, sondern indirekt über Materialmodelle, Versagenskriterien und bruchmechanische Ansätze berücksichtigt. Während klassische lineare FEM-Analysen auf Festigkeitskennwerten basieren, erfordern zähigkeitsrelevante Fragestellungen erweiterte Modellierungsansätze.

Für die Bewertung von Sprödbruchrisiken oder Rissausbreitung kommen bruchmechanische Methoden zum Einsatz. Dabei wird die Spannungsintensität an Rissen oder rissähnlichen Defekten berechnet und mit der Bruchzähigkeit K_Ic des Werkstoffs verglichen. Überschreitet die berechnete Spannungsintensität diesen Grenzwert, ist instabiles Risswachstum zu erwarten.

Für duktile Werkstoffe unter großen plastischen Verformungen werden elastisch-plastische Materialmodelle eingesetzt, die das Verformungsverhalten bis zum Versagen realitätsnah abbilden. Schädigungsmodelle, etwa nach Gurson oder Lemaitre, erlauben es, die Werkstoffschädigung durch Hohlraumbildung oder Mikrorisse in der Simulation zu verfolgen. Diese Modelle erfordern eine sorgfältige Kalibrierung anhand von Werkstoffversuchen und sind in der Regel Spezialisten vorbehalten, die mit den Grenzen und Voraussetzungen der jeweiligen Ansätze vertraut sind.

Welche Werkstoffgruppen bieten die beste Kombination aus Zähigkeit und Festigkeit?

Unter den gängigen Werkstoffgruppen bieten zäh vergütete Stähle, austenitische Edelstähle und bestimmte Aluminiumlegierungen die günstigste Kombination aus Zähigkeit und Festigkeit. Vergütungsstähle wie 42CrMo4 oder 34CrNiMo6 erreichen nach Wärmebehandlung hohe Festigkeitswerte bei gleichzeitig guter Kerbschlagarbeit.

Austenitische Stähle, etwa vom Typ 1.4301 oder 1.4404, zeichnen sich durch besonders hohe Zähigkeit aus, auch bei tiefen Temperaturen, allerdings auf Kosten einer geringeren Streckgrenze im Vergleich zu Vergütungsstählen. Sie werden häufig in der Chemie- und Lebensmittelindustrie sowie im Tieftemperaturbereich eingesetzt.

Titanlegierungen wie Ti-6Al-4V bieten eine außergewöhnliche Kombination aus hoher spezifischer Festigkeit und guter Zähigkeit, sind jedoch deutlich kostenintensiver. Hochfeste Aluminiumlegierungen der 7000er-Reihe werden im Leichtbau eingesetzt, weisen aber im Vergleich zu Stählen eine geringere absolute Zähigkeit auf. Gusseisen mit Kugelgraphit (GJS) stellt eine kostengünstige Option dar, wenn erhöhte Zähigkeit gegenüber Grauguss gefragt ist, ohne die Kosten von Stahl zu erreichen.

Die optimale Werkstoffwahl hängt letztlich von der Belastungsart, den Umgebungsbedingungen, dem Gewicht und den Fertigungsanforderungen ab. Es gibt keine universell überlegene Werkstoffgruppe, sondern immer nur die beste Lösung für den konkreten Anwendungsfall.

Wie CE-SYS Engineering bei der werkstoffgerechten Bauteilauslegung unterstützt

Die Auswahl des richtigen Werkstoffs und die Bewertung seines Zähigkeitsverhaltens unter realen Betriebsbedingungen erfordern mehr als Tabellenwerte. CE-SYS Engineering unterstützt technische Projektleiter dabei, Bauteilversagen systematisch zu vermeiden, und zwar durch eine Kombination aus Berechnungskompetenz und konstruktivem Erfahrungswissen.

• Spannungsanalysen und Festigkeitsnachweise unter statischer und dynamischer Belastung mithilfe der Finite-Elemente-Methode
• Bewertung von Kerbwirkung, Spannungskonzentrationen und Sprödbruchrisiken an realen Bauteilgeometrien
• Bruchmechanische Berechnungen zur Bewertung von Rissen und rissähnlichen Defekten anhand werkstoffspezifischer Bruchzähigkeitswerte
• Werkstoffbezogene Nachweisführung nach europäischen und internationalen Regelwerken
• Ableitung konkreter konstruktiver Optimierungen auf Basis der Berechnungsergebnisse

Wenn Sie ein Bauteil unter anspruchsvollen Bedingungen auslegen oder ein bestehendes Design auf Schwachstellen prüfen möchten, sprechen Sie direkt mit den Ingenieuren von CE-SYS Engineering. Über das Kontaktformular können Sie Ihr Projekt unverbindlich schildern und eine erste Einschätzung erhalten.
