Welche Rolle spielt die Wärmedehnung bei Rohrleitungssystemen?

Michael · 23 Juli 2026

Rohrleitungssysteme arbeiten selten unter konstanten Bedingungen. Temperaturschwankungen gehören in industriellen Anlagen zum Alltag, und mit ihnen kommt eine physikalische Realität, die in der Planung oft unterschätzt wird: die Wärmedehnung. Wenn sich Rohre ausdehnen oder zusammenziehen und dabei keine Möglichkeit haben, diese Bewegung auszugleichen, entstehen thermische Spannungen, die Verbindungen, Halterungen und das Rohr selbst dauerhaft schädigen können. Die Wärmedehnung bei Rohrleitungssystemen richtig zu verstehen und zu berechnen, ist deshalb keine Formalität, sondern eine grundlegende Voraussetzung für sichere und langlebige Anlagen.

Dieser Beitrag erklärt, wie thermische Ausdehnung in Rohrsystemen entsteht, welche Werkstoffe sich wie verhalten, welche Ausgleichsmöglichkeiten es gibt und welche Fehler in der Praxis besonders häufig auftreten.

Thermische Spannungen und ihre Auswirkungen auf Rohrsysteme

Wenn ein Rohr erwärmt wird, dehnt es sich aus. Ist diese Ausdehnung durch starre Einspannungen oder Festpunkte behindert, baut sich im Material eine Druckspannung auf. Kühlt das Rohr ab, entsteht das Gegenteil: Zugspannungen ziehen an Schweißnähten, Flanschen und Verbindungsstücken. Beide Zustände können bei wiederkehrenden Lastwechseln zu Ermüdungsrissen führen, lange bevor die rechnerische Festigkeitsgrenze des Werkstoffs erreicht ist.

Besonders kritisch sind Bereiche mit Querschnittsänderungen, Bögen und Abzweigungen, da dort Spannungskonzentrationen auftreten. In Hochtemperaturanlagen, etwa in der Petrochemie oder der Energieerzeugung, können die resultierenden Kräfte auf Halterungen und Anschlusskomponenten erhebliche Größenordnungen erreichen. Das Problem beschränkt sich nicht auf extreme Betriebstemperaturen: Schon Temperaturunterschiede von 50 bis 80 Kelvin erzeugen in langen, starr geführten Rohrstrecken messbare Spannungszustände.

Werkstoffabhängige Ausdehnungskoeffizienten im Vergleich

Der lineare Wärmeausdehnungskoeffizient gibt an, um wie viel sich ein Werkstoff pro Grad Kelvin Temperaturänderung und pro Meter Länge ausdehnt. Dieser Wert unterscheidet sich je nach Material erheblich und hat direkte Konsequenzen für die Dimensionierung von Dehnungsausgleichern und Festpunktsystemen.

Stahl, der häufigste Werkstoff im Rohrleitungsbau, hat einen Ausdehnungskoeffizienten von etwa 11 bis 12 × 10⁻⁶ pro Kelvin. Austenitische Edelstähle liegen mit rund 16 × 10⁻⁶ pro Kelvin deutlich höher, was bei Mischsystemen aus verschiedenen Materialien zu Differenzdehnungen führt. Kupfer und Messing dehnen sich mit etwa 17 bis 18 × 10⁻⁶ pro Kelvin noch stärker aus. Kunststoffrohre wie PE oder PP liegen bei 150 bis 200 × 10⁻⁶ pro Kelvin und verhalten sich damit grundlegend anders als metallische Werkstoffe. Wer Rohrsysteme aus verschiedenen Materialien kombiniert, muss diese Unterschiede explizit berücksichtigen, sonst entstehen an den Übergängen Zwangskräfte, die keine der beteiligten Komponenten vorhergesehen hat.

Dehnungsausgleicher: Bauformen und Einsatzbereiche

Um die thermische Ausdehnung von Rohren kontrolliert aufzunehmen, stehen verschiedene konstruktive Lösungen zur Verfügung. Die Wahl der richtigen Bauform hängt von Betriebsdruck, Temperaturbereich, verfügbarem Bauraum und der Art der Bewegung ab.

Kompensatoren und Dehnbögen

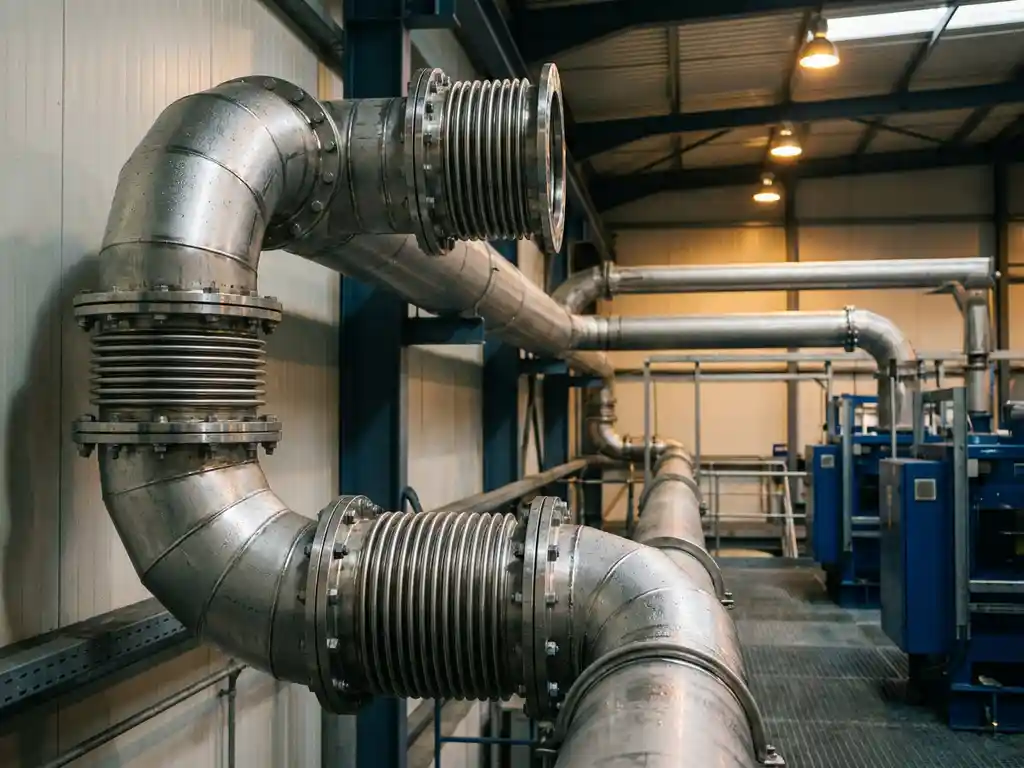

Metallbalgkompensatoren nehmen axiale, laterale oder angulare Bewegungen auf und sind für hohe Drücke und Temperaturen geeignet. Sie werden häufig in der Prozessindustrie und im Kraftwerksbau eingesetzt, benötigen aber präzise Führungen und Festpunkte, damit die auftretenden Kräfte kontrolliert bleiben. Dehnbögen, also U-förmige oder L-förmige Rohrabschnitte, nutzen die Eigenelastizität des Rohres selbst. Sie sind robust, wartungsarm und in der Rohrleitungsplanung bewährt, benötigen jedoch mehr Platz als Kompensatoren.

Gleitlager und Festpunkte

Gleitlager erlauben eine geführte axiale Bewegung des Rohres, während Festpunkte die Ausdehnung in eine definierte Richtung zwingen. Das Zusammenspiel aus Festpunkten und Gleitlagern bestimmt, wo sich die Dehnung konzentriert und welche Kräfte auf Gebäudestrukturen oder Apparate wirken. Eine fehlerhafte Festpunktplanung ist eine der häufigsten Ursachen für Schäden an Rohrleitungssystemen.

Berechnung der Wärmedehnung: Methoden und Normen

Die Grundformel für die thermische Längenänderung lautet: ΔL = α × L × ΔT, wobei α der Ausdehnungskoeffizient, L die Ausgangslänge und ΔT die Temperaturdifferenz ist. Diese einfache Beziehung liefert einen ersten Anhaltswert, reicht aber für komplexe Rohrsysteme nicht aus.

Für die Nachweisführung in der Praxis gelten je nach Anwendungsbereich verschiedene Regelwerke. In Europa sind das vor allem die EN 13480 für metallische Industrierohrleitungen sowie die AD 2000-Regelwerke für Druckbehälter und Rohrleitungen. Im amerikanischen Raum ist ASME B31.3 für Prozessrohrleitungen maßgeblich. Diese Normen legen fest, welche Spannungsintensitäten zulässig sind und wie Lastkombinationen aus Innendruck, Gewicht und thermischer Dehnung zu überlagern sind. Für geometrisch komplexe Systeme oder kritische Betriebszustände stoßen analytische Handrechenverfahren an ihre Grenzen. Hier kommt die FEM-Berechnung von Rohrleitungen ins Spiel, mit der sich Spannungsverteilungen, Verformungen und Reaktionskräfte ortsaufgelöst ermitteln lassen.

Typische Planungsfehler bei der Berücksichtigung von Wärmedehnung

Trotz verfügbarer Normen und Berechnungsmethoden treten in der Praxis immer wieder ähnliche Fehler auf, die zu Schäden oder ungeplanten Stillständen führen.

Ein verbreitetes Problem ist die Unterschätzung der Temperaturdifferenz zwischen Montage- und Betriebszustand. Rohre werden bei Umgebungstemperatur montiert und im Betrieb auf 200 oder 300 Grad Celsius erhitzt. Wer diese Differenz nicht vollständig in die Berechnung einbezieht, unterschätzt die tatsächliche Dehnung systematisch. Ein weiterer häufiger Fehler ist die fehlende oder falsch positionierte Festpunktplanung: Wenn Festpunkte fehlen, kann sich die Dehnung unkontrolliert in Richtung empfindlicher Anschlüsse oder Armaturen verlagern. Auch die Wechselwirkung zwischen Rohrleitungssystem und Tragkonstruktion wird oft vernachlässigt. Kräfte, die durch Wärmedehnung auf Halterungen übertragen werden, müssen in die Auslegung der Unterkonstruktion einfließen, sonst entstehen Schäden an Gebäudestrukturen oder Fundamente werden überlastet. Schließlich fehlt häufig die Betrachtung von Anfahrszenarien: Beim Hochfahren einer Anlage durchläuft das Rohrsystem alle Zwischentemperaturen, und manche kritischen Spannungszustände treten nicht im stationären Betrieb, sondern in der Aufwärmphase auf.

Wärmedehnung in der Praxis: Industrie- und Anlagenbeispiele

Die Anforderungen an den Dehnungsausgleich variieren je nach Branche und Betriebsprofil erheblich. In der Fernwärmeversorgung werden Rohrleitungen mit Vor- und Rücklauftemperaturen von teilweise über 130 Grad Celsius betrieben. Hier sind Kompensatoren oder Dehnbögen in regelmäßigen Abständen Standard, und die Vorspannung der Rohre beim Einbau wird gezielt genutzt, um die Dehnung im Betrieb teilweise zu kompensieren.

In chemischen Anlagen kommen häufig Rohrleitungen aus verschiedenen Werkstoffen zusammen, etwa Edelstahl für korrosive Medien und Kohlenstoffstahl für Hilfsmedien. Die unterschiedlichen Ausdehnungskoeffizienten erfordern an den Übergängen besondere Aufmerksamkeit. In der Kraftwerkstechnik arbeiten Dampfleitungen bei Temperaturen von 500 Grad Celsius und mehr; hier ist die Kriechneigung des Werkstoffs bei erhöhter Temperatur ein zusätzlicher Faktor, der in die Auslegung einfließen muss. Im Anlagenbau für die Lebensmittel- und Pharmaindustrie spielen neben den mechanischen Anforderungen auch hygienische Aspekte eine Rolle: Dehnungsausgleicher müssen reinigungsgerecht gestaltet sein und dürfen keine Toträume aufweisen.

Wie CE-SYS Engineering bei der Rohrleitungsauslegung unterstützt

Wer Rohrleitungssysteme unter thermischer Last sicher auslegen will, braucht mehr als eine Überschlagsrechnung. CE-SYS Engineering unterstützt Unternehmen dabei, die Auswirkungen von Wärmedehnung in Rohrsystemen systematisch zu erfassen und konstruktiv zu beherrschen. Das Leistungsangebot umfasst konkret:

FEM-Berechnung von Rohrleitungssystemen zur ortsaufgelösten Ermittlung von Spannungen, Verformungen und Reaktionskräften unter thermischer und mechanischer Last
Spannungsnachweise nach EN 13480, AD 2000 und ASME B31.3
Analyse von Festpunktkräften und Halterungslasten zur Auslegung der Tragkonstruktion
Bewertung kritischer Betriebszustände wie Anfahren, Abfahren und Notabschaltung
Konstruktive Optimierung von Kompensatoranordnungen und Dehnbögen

Die Berechnungen basieren auf aktuellen Normen und werden mit validierten Simulationswerkzeugen durchgeführt. Wenn Sie eine konkrete Rohrleitungsauslegung planen oder bestehende Systeme auf thermische Sicherheit überprüfen lassen möchten, nehmen Sie Kontakt mit CE-SYS Engineering auf und besprechen Sie Ihr Vorhaben direkt mit den Fachingenieuren.
