Welche Rolle spielt die Schweißnahtberechnung im Stahlbau?

Michael · 21 Juli 2026

Im Stahlbau trägt jede Schweißnaht Verantwortung. Sie verbindet Bauteile, überträgt Kräfte und hält Konstruktionen zusammen, die oft jahrzehntelang unter wechselnden Lasten standhalten müssen. Genau deshalb ist die Schweißnahtberechnung kein optionaler Schritt in der Tragwerksplanung, sondern ein zentrales Element der Ingenieurarbeit. Ob Brücken, Krananlagen, Industriehallen oder Maschinengestelle: Wer im Stahlbau sicher konstruieren will, kommt an einer fundierten Berechnung der Schweißverbindungen nicht vorbei.

Die Anforderungen an Schweißnähte sind dabei vielfältiger, als es auf den ersten Blick erscheint. Neben der reinen Tragfähigkeit spielen Ermüdungsverhalten, Wärmeeinfluss, Nahtgeometrie und Werkstoffeigenschaften eine Rolle. Dieser Artikel erklärt, worauf es bei der Schweißnahtberechnung im Stahlbau ankommt, welche Methoden sich bewährt haben und wie die Qualitätssicherung in der Praxis funktioniert.

Anforderungen an Schweißnähte im modernen Stahlbau

Schweißnähte im Stahlbau müssen weit mehr leisten, als zwei Bauteile dauerhaft zu verbinden. Sie sind strukturelle Elemente, die statische Lasten, dynamische Beanspruchungen und in manchen Fällen auch Temperaturwechsel zuverlässig aufnehmen müssen. Die Anforderungen hängen dabei stark vom Einsatzbereich ab: Eine Schweißnaht in einem Kranträger ist anderen Belastungszyklen ausgesetzt als eine Naht in einer statisch beanspruchten Hallenkonstruktion.

Grundsätzlich unterscheidet man zwischen Kehlnähten und Stumpfnähten, wobei jede Nahtform eigene Tragfähigkeitseigenschaften mitbringt. Die Nahtgeometrie, die Nahtgüte und die Lage der Naht im Kraftfluss bestimmen gemeinsam, wie viel Last eine Verbindung aufnehmen kann. Besonders bei dynamisch beanspruchten Konstruktionen, etwa im Kranbau oder im Brückenbau, wird das Ermüdungsverhalten zur maßgebenden Größe. Hier reicht eine rein statische Betrachtung nicht aus.

Berechnungsmethoden für Schweißnähte im Vergleich

Für die Berechnung von Schweißverbindungen stehen grundsätzlich zwei Ansätze zur Verfügung: die analytische Berechnung nach Normen und die numerische Simulation mithilfe der Finite-Elemente-Methode (FEM). Beide Methoden haben ihre Berechtigung, und die Wahl hängt von der Komplexität der Konstruktion ab.

Analytische Berechnung nach Regelwerken

Die analytische Methode folgt den Vorgaben einschlägiger Normen, in Deutschland vor allem der DIN EN 1993 (Eurocode 3) für den Stahlbau. Sie liefert schnelle Ergebnisse für standardisierte Verbindungen und ist besonders geeignet, wenn Geometrie und Belastung klar definiert sind. Der Ingenieur ermittelt die Nennspannungen im Nahtquerschnitt und vergleicht sie mit den zulässigen Werten aus der Norm. Für viele Standardanwendungen ist dieser Weg effizient und normkonform.

Numerische Berechnung mit FEM

Sobald die Geometrie komplexer wird, Kraftumlenkungen auftreten oder lokale Spannungskonzentrationen zu erwarten sind, stößt die analytische Rechnung an ihre Grenzen. In solchen Fällen bietet die FEM-Berechnung entscheidende Vorteile. Mit einem Finite-Elemente-Modell lassen sich Spannungsverläufe im Bereich der Schweißnaht detailliert abbilden, Kerbeffekte berücksichtigen und auch dynamische Beanspruchungen realitätsnah simulieren. Besonders für die Ermüdungsberechnung nach dem Kerbspannungskonzept oder dem Strukturspannungskonzept ist die FEM heute das Mittel der Wahl.

Beide Methoden schließen sich nicht aus. In der Praxis werden analytische Vornachweise häufig mit numerischen Detailanalysen kombiniert, um sowohl Normkonformität als auch Berechnungstiefe sicherzustellen.

Typische Versagensursachen und ihre Erkennung

Schweißnähte versagen selten ohne Vorwarnung, aber die Ursachen liegen oft tiefer, als die sichtbare Oberfläche vermuten lässt. Zu den häufigsten Versagensursachen zählen Bindefehler, Poren, Einschlüsse und unzureichende Einbrandtiefen, die bereits während des Schweißprozesses entstehen. Solche Imperfektionen schwächen den Nahtquerschnitt und können unter zyklischer Belastung zu Rissinitiierung führen.

Ein weiterer kritischer Faktor ist die Kerbwirkung. Jede geometrische Unstetigkeitsstelle, etwa ein abrupter Nahtübergang oder eine scharfe Kerbe am Nahtfuß, erzeugt lokale Spannungsspitzen, die den Ermüdungswiderstand der Verbindung erheblich mindern. Gerade im dynamischen Betrieb, wo Lasten zyklisch wechseln, kann eine rechnerisch ausreichend dimensionierte Naht dennoch frühzeitig versagen, wenn die Kerbwirkung nicht berücksichtigt wurde.

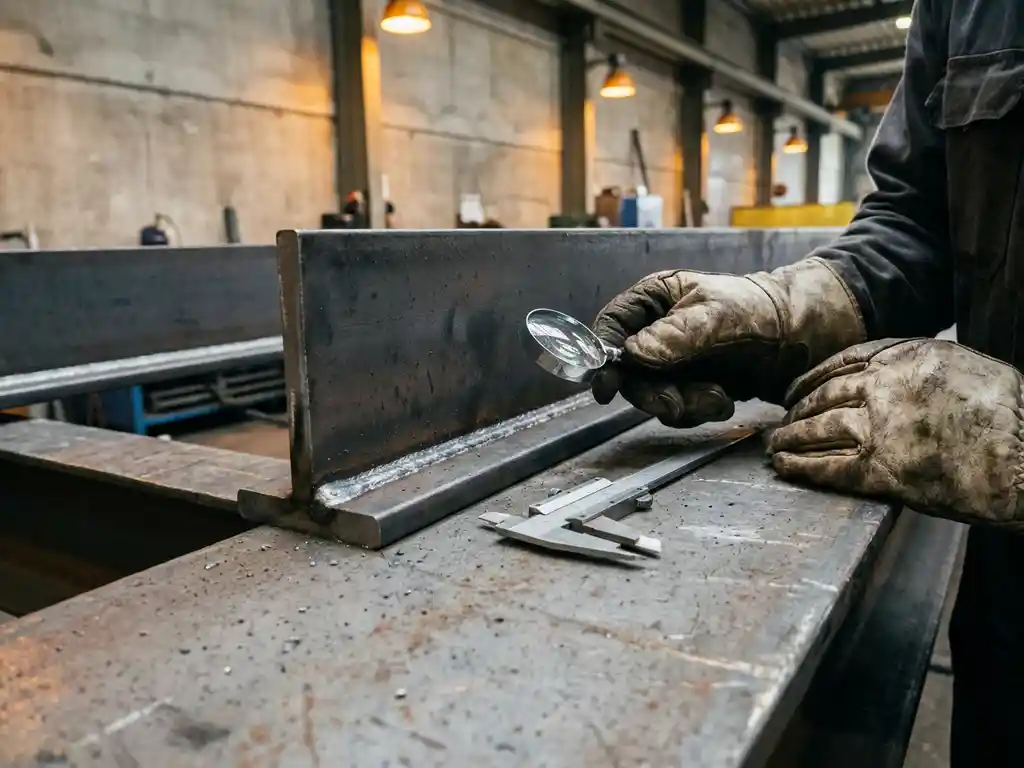

Die Erkennung solcher Schwachstellen erfolgt auf zwei Ebenen: rechnerisch durch Spannungsanalysen, die Kerbeffekte explizit modellieren, und zerstörungsfrei durch Prüfverfahren wie Ultraschall, Röntgen oder Magnetpulverprüfung. Eine vollständige Qualitätssicherung verbindet beide Ansätze.

Schweißnahtberechnung in der Praxis: Ablauf und Werkzeuge

Der Berechnungsablauf beginnt mit der Lastermittlung. Welche Kräfte und Momente wirken auf die Verbindung, in welche Richtungen und mit welcher Häufigkeit? Auf dieser Grundlage wird die Nahtgeometrie festgelegt oder überprüft, und die maßgebenden Schnittgrößen werden auf den Nahtquerschnitt umgerechnet.

Im nächsten Schritt folgt der eigentliche Nachweis. Bei statischen Lasten wird die Vergleichsspannung im Nahtquerschnitt ermittelt und dem Bemessungswert der Nahtfestigkeit gegenübergestellt. Bei schwingender Beanspruchung kommt ein Ermüdungsnachweis hinzu, der Spannungsschwingbreiten und Kerbfallklassen berücksichtigt. Für komplexe Verbindungen wird ein FEM-Modell aufgebaut, das die Schweißnaht entweder vereinfacht oder mit detaillierter Nahtgeometrie abbildet, je nach geforderter Berechnungstiefe.

Als Werkzeuge kommen sowohl spezialisierte Berechnungssoftware als auch allgemeine FEM-Plattformen zum Einsatz. Wichtig ist dabei, dass das Berechnungsmodell die reale Geometrie und den tatsächlichen Kraftfluss korrekt abbildet. Fehler in der Modellierung, etwa falsch angesetzte Randbedingungen oder vereinfachte Nahtgeometrien, können zu erheblichen Abweichungen im Ergebnis führen.

Qualitätssicherung und Normkonformität im Schweißprozess

Eine korrekte Berechnung ist notwendig, aber nicht hinreichend. Erst wenn die ausgeführte Schweißnaht den berechneten Annahmen entspricht, ist die Tragfähigkeit der Verbindung tatsächlich gewährleistet. Qualitätssicherung beginnt deshalb schon vor dem ersten Schweißvorgang: mit der Festlegung von Schweißanweisungen (WPS), der Qualifikation der Schweißer und der Wahl geeigneter Schweißverfahren.

Normativ sind im europäischen Stahlbau vor allem die DIN EN 1090 für die Ausführung von Stahltragwerken und die DIN EN ISO 5817 für Bewertungsgruppen von Schweißnahtunregelmäßigkeiten relevant. Diese Normen definieren, welche Nahtfehler in welchem Ausmaß zulässig sind und welche Prüfanforderungen gelten. Die Einhaltung dieser Vorgaben ist nicht nur eine Frage der Sicherheit, sondern auch eine rechtliche Anforderung bei der CE-Kennzeichnung von Stahltragwerken.

Regelmäßige Schweißnahtprüfungen während und nach der Fertigung, kombiniert mit einer lückenlosen Dokumentation, schließen den Qualitätskreislauf. Abweichungen vom Soll, die bei der Prüfung festgestellt werden, müssen bewertet und gegebenenfalls durch Nacharbeit oder eine erneute Berechnung behandelt werden. Die Verbindung aus rechnerischem Nachweis und fertigungsbegleitender Kontrolle ist der Kern eines belastbaren Qualitätsmanagementsystems im Schweißprozess.

Wie CE-SYS Engineering bei der Schweißnahtberechnung unterstützt

CE-SYS Engineering begleitet Unternehmen im Stahlbau von der ersten Lastannahme bis zum abgesicherten Nachweis. Das Leistungsangebot umfasst sowohl analytische Schweißnahtnachweise nach Eurocode 3 und DIN EN 1090 als auch numerische Berechnungen mit der Finite-Elemente-Methode für komplexe Verbindungen und dynamisch beanspruchte Konstruktionen. Konkret bedeutet das:

Spannungsnachweise und Ermüdungsberechnungen für Schweißverbindungen unter statischer und zyklischer Belastung
FEM-Simulationen zur Analyse lokaler Spannungskonzentrationen und Kerbeffekte im Nahtbereich
Nachweis nach europäischen und internationalen Regelwerken, einschließlich Kerbfallklassifizierung
Bewertung von Nahtimperfektionen und Unterstützung bei der Ableitung konstruktiver Optimierungen
Dokumentation und Nachweisführung für normkonforme Schweißprozesse

Wer eine konkrete Berechnungsaufgabe hat oder eine bestehende Konstruktion überprüfen lassen möchte, kann direkt Kontakt aufnehmen und das Anliegen unverbindlich besprechen.
