Wie wirken sich thermische Zyklen auf die Bauteillebensdauer aus?

Michael · 26 Aug. 2026

Thermische Zyklen verkürzen die Bauteillebensdauer durch wiederholte Wärmedehnung und -kontraktion, die im Material Spannungen erzeugen. Diese Spannungen führen mit zunehmender Zyklenzahl zu Rissbildung und schließlich zum Bauteilversagen, auch wenn keine mechanische Außenlast wirkt. Die folgenden Abschnitte erklären die zugrunde liegenden Mechanismen und zeigen, wie sich die Lebensdauer zuverlässig berechnen und verlängern lässt.

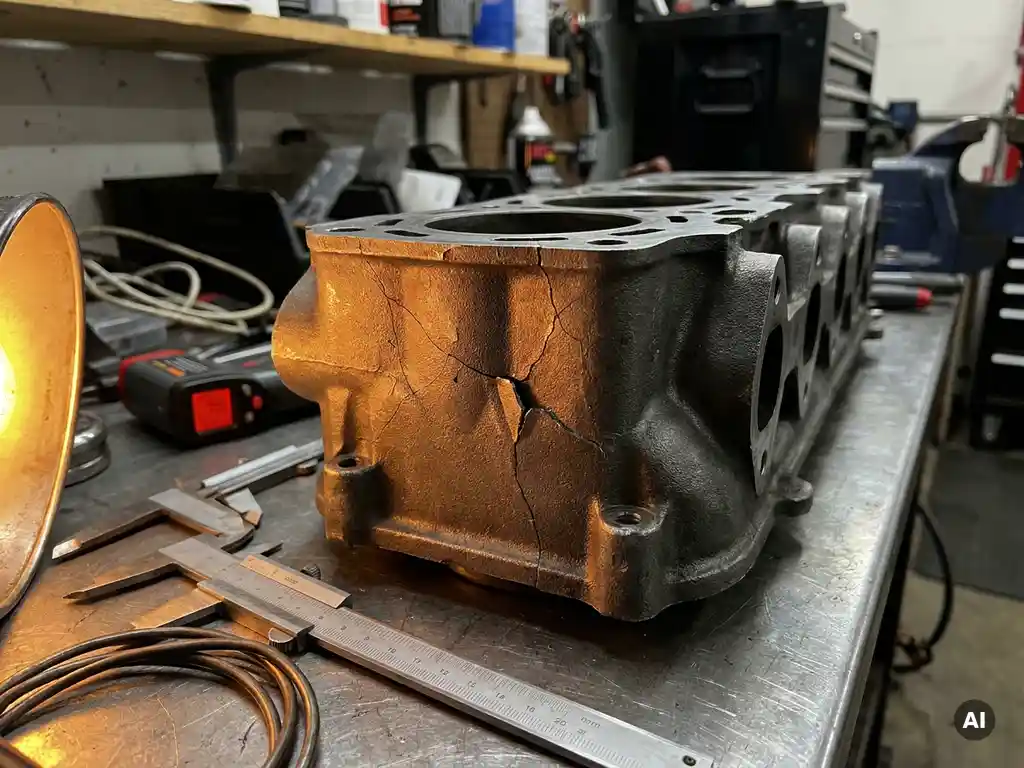

Wie entstehen thermische Spannungen in Bauteilen?

Thermische Spannungen entstehen, wenn ein Bauteil Temperaturänderungen ausgesetzt ist und sich dabei nicht frei ausdehnen oder zusammenziehen kann. Jedes Material reagiert auf Erwärmung mit Wärmedehnung, deren Ausmaß durch den Wärmeausdehnungskoeffizienten bestimmt wird. Sobald diese Dehnung durch Einspannungen, angrenzende Bauteile oder Temperaturgradienten innerhalb des Bauteils selbst behindert wird, entstehen innere Spannungen.

Besonders kritisch sind Bauteile aus Verbundwerkstoffen oder Fügeverbindungen, bei denen zwei Materialien mit unterschiedlichen Ausdehnungskoeffizienten zusammenwirken. An der Grenzfläche entstehen dann Scherspannungen, die bei jedem Temperaturwechsel neu aufgebaut und wieder abgebaut werden. Auch geometrische Kerben, Wanddickensprünge und Bohrungen konzentrieren thermische Spannungen lokal, weil sie den Wärmefluss und die Dehnungsbehinderung ungleichmäßig verteilen.

Ein Temperaturgradient über den Querschnitt, wie er beim schnellen Aufheizen oder Abkühlen entsteht, erzeugt zusätzlich Biegespannungen: Die äußere Schicht dehnt sich schneller als der Kern, was zu einer gegenseitigen Verspannung beider Bereiche führt. Dieser Effekt tritt besonders in dickwandigen Bauteilen auf und bestimmt maßgeblich, wie aggressiv ein thermischer Zyklus für das Material ist.

Was ist thermische Ermüdung und wie unterscheidet sie sich von mechanischer Ermüdung?

Thermische Ermüdung ist die schrittweise Schädigung eines Werkstoffs durch wiederholte thermomechanische Belastung infolge von Temperaturwechseln, ohne dass eine äußere mechanische Last aufgebracht wird. Die Triebkraft ist ausschließlich die zyklische Wärmedehnung, die bei behinderter Verformung zu Dehnungsamplituden führt, die den Werkstoff plastisch verformen und schließlich Mikrorisse erzeugen.

Der wesentliche Unterschied zur mechanischen Ermüdung liegt in der Kopplung von thermischen und mechanischen Effekten. Bei rein mechanischer Ermüdung bleibt die Temperatur konstant, und das Lastniveau bestimmt die Schädigung. Bei thermischer Ermüdung hingegen verändern sich mit der Temperatur auch die Werkstoffeigenschaften, darunter Streckgrenze, Kriechneigung und Oxidationsverhalten. Ein Bauteil, das bei hoher Temperatur unter Zugspannung steht, verliert dabei schneller Festigkeit als bei Raumtemperatur.

Hinzu kommt, dass thermische Ermüdung häufig mit Kriechvorgängen überlagert ist. Wenn Haltezeiten auf hohem Temperaturniveau auftreten, relaxiert die Spannung durch Kriechen, und beim anschließenden Abkühlen kehrt sich das Vorzeichen der Spannung um. Diese Umkehr beschleunigt die Rissausbreitung erheblich und macht eine reine Ermüdungsberechnung ohne Kriechanteil unzureichend.

Welche Faktoren bestimmen, wie viele Zyklen ein Bauteil übersteht?

Die ertragbare Zyklenzahl hängt von der Dehnungsamplitude pro Zyklus, den Werkstoffeigenschaften, der Bauteilgeometrie und den Betriebsbedingungen ab. Je größer die Temperaturschwingbreite und je stärker die Dehnungsbehinderung, desto höher die plastische Dehnungsamplitude und desto kürzer die Lebensdauer.

Auf Werkstoffseite spielen Duktilität, Kriechbeständigkeit und Oxidationsverhalten eine entscheidende Rolle. Duktile Werkstoffe können plastische Verformung besser ertragen, bevor Risse entstehen. Hochtemperaturwerkstoffe wie Nickelbasislegierungen oder austenitische Stähle sind speziell auf die Kombination aus Festigkeit und Kriechbeständigkeit ausgelegt, die bei thermischen Zyklen benötigt wird.

Geometrische Kerben und Oberflächenzustand wirken als Multiplikatoren: Eine raue Oberfläche oder eine scharfe Innenkerbe erhöht die lokale Dehnungsamplitude gegenüber dem Nennwert erheblich. Die Aufheiz- und Abkühlrate beeinflusst, wie stark der Temperaturgradient im Bauteil wird und damit, wie groß die thermischen Biegespannungen ausfallen. Lange Haltezeiten auf hohem Temperaturniveau aktivieren Kriechmechanismen, die die Lebensdauer zusätzlich reduzieren.

Wie wird die Bauteillebensdauer unter thermischen Zyklen berechnet?

Die Lebensdauerberechnung unter thermischen Zyklen basiert auf der Erfassung der lokalen Dehnungsamplitude und deren Vergleich mit dem Wöhler- oder Manson-Coffin-Diagramm des Werkstoffs. Die Manson-Coffin-Beziehung stellt den direkten Zusammenhang zwischen plastischer Dehnungsamplitude und ertragbarer Zyklenzahl her und ist das Standardwerkzeug für thermomechanische Ermüdungsnachweise.

Der erste Schritt ist die thermische Simulation, in der Temperaturfelder für jeden Betriebszustand berechnet werden. Diese Felder dienen als Eingangsgrößen für die anschließende strukturmechanische Analyse, die die resultierenden Spannungen und Dehnungen liefert. Für diese Aufgabe ist die FEM-Berechnung das bevorzugte Verfahren, weil sie auch komplexe Geometrien und nichtlineare Werkstoffverhalten abbilden kann.

Aus der FEM-Analyse werden die kritischen Stellen mit maximaler Dehnungsamplitude identifiziert. Dort wird die plastische Dehnungsschwingbreite ausgelesen und in die Manson-Coffin-Gleichung eingesetzt, um die Anrisslastspielzahl zu bestimmen. Wenn Kriecheffekte relevant sind, wird der Ansatz um ein Kriechschadensmodell erweitert, das die Haltezeiten auf hohem Temperaturniveau berücksichtigt. Regelwerke wie der ASME Boiler and Pressure Vessel Code oder die EN 13445 geben dabei normierte Vorgehensweisen vor, die in der Anlagenplanung verbindlich sein können.

Wann reicht eine lineare Schadensakkumulation nicht mehr aus?

Die lineare Schadensakkumulation nach Palmgren-Miner reicht nicht mehr aus, wenn Lastreihenfolgeeffekte, Kriechschäden, Oxidation oder nichtlineare Werkstoffantworten die Schädigung beeinflussen. Das Miner-Modell setzt voraus, dass jeder Zyklus unabhängig vom vorherigen schädigt und dass Schäden linear summiert werden können. Diese Annahme gilt nur für reine Ermüdung bei konstanter Temperatur ohne Kriechanteil.

Sobald ein Bauteil Haltezeiten auf hohem Temperaturniveau durchläuft, akkumuliert Kriechschaden parallel zur Ermüdungsschädigung. Die Wechselwirkung beider Schädigungsarten ist nichtlinear: Ein bestimmter Kriechschaden macht das Material anfälliger für Ermüdungsrisse, und umgekehrt beschleunigen Ermüdungsrisse das Kriechen an der Rissspitze. Für solche Fälle werden Interaktionsdiagramme wie das Time-Fraction-Modell oder das Ductility-Exhaustion-Modell eingesetzt, die diese Kopplung abbilden.

Auch wenn die Zyklen stark unterschiedliche Amplituden aufweisen oder wenn frühe Hochlastzyklen Druckeigenspannungen erzeugen, die spätere Zyklen kompensieren, versagt das Miner-Modell. In solchen Fällen sind nichtlineare Schadensakkumulationsmodelle oder bruchmechanische Ansätze notwendig, die die Rissausbreitung Zyklus für Zyklus verfolgen.

Wie lässt sich die Lebensdauer von Bauteilen durch konstruktive Maßnahmen verlängern?

Die Bauteillebensdauer unter thermischen Zyklen lässt sich durch gezielte konstruktive Maßnahmen erheblich verlängern. Ziel ist es, die lokale Dehnungsamplitude an kritischen Stellen zu reduzieren und die Dehnungsbehinderung zu verringern, ohne die Funktion des Bauteils zu beeinträchtigen.

Folgende Ansätze sind in der Praxis besonders wirksam:

Kerbentschärfung durch großzügige Radien an Querschnittsübergängen, Bohrungskanten und Schweißnähten, um Spannungskonzentrationen zu reduzieren
Wanddickenoptimierung, um Temperaturgradienten über den Querschnitt zu verringern und damit thermische Biegespannungen zu minimieren
Entkopplung unterschiedlicher Materialien durch Dehnungsfugen oder elastische Zwischenschichten, die Relativverschiebungen zulassen
Anpassung der Aufheiz- und Abkühlraten im Betrieb, um Temperaturgradienten kontrolliert zu begrenzen
Einsatz von Werkstoffen mit angepassten Ausdehnungskoeffizienten bei Verbindungen aus verschiedenen Materialien
Oberflächenbehandlungen wie Kugelstrahlen, die Druckeigenspannungen in der Randschicht erzeugen und die Rissinitiierung verzögern

Die Wirksamkeit dieser Maßnahmen lässt sich bereits in frühen Entwicklungsphasen simulationsgestützt bewerten, bevor ein Prototyp gebaut wird. Topologieoptimierung kann dabei helfen, Material gezielt dort zu platzieren, wo es thermomechanisch beansprucht wird, und es dort einzusparen, wo es nur Masse und damit Temperaturgradienten erzeugt.

Wie CE-SYS Engineering bei der Lebensdaueranalyse unter thermischen Zyklen unterstützt

CE-SYS Engineering analysiert das Verhalten von Bauteilen unter thermomechanischer Belastung mit der Finite-Elemente-Methode und leitet daraus konkrete Aussagen zur Bauteillebensdauer ab. Das Leistungsangebot für diese Aufgabenstellung umfasst:

Thermische Simulation zur Bestimmung von Temperaturfeldern und Temperaturgradienten unter realen Betriebsbedingungen
Strukturmechanische FEM-Berechnung zur Ermittlung von Spannungen, Dehnungen und plastischen Dehnungsamplituden an kritischen Stellen
Lebensdaueranalyse auf Basis von Manson-Coffin und normierten Regelwerken wie ASME oder EN 13445
Berücksichtigung von Kriecheffekten und nichtlinearer Schadensakkumulation bei Hochtemperaturanwendungen
Konstruktive Optimierungsvorschläge zur gezielten Verlängerung der Bauteillebensdauer

Wenn Sie wissen möchten, wie viele thermische Zyklen Ihre Bauteile sicher überstehen oder wo konstruktiver Handlungsbedarf besteht, nehmen Sie Kontakt mit uns auf. Die Experten von CE-SYS Engineering erarbeiten gemeinsam mit Ihnen eine belastbare Lebensdauerprognose, die als Grundlage für Ihre Anlagenplanung dient.
