Welche Lasten werden bei einer Rohrleitungsberechnung berücksichtigt?

Michael · 28 Juli 2026

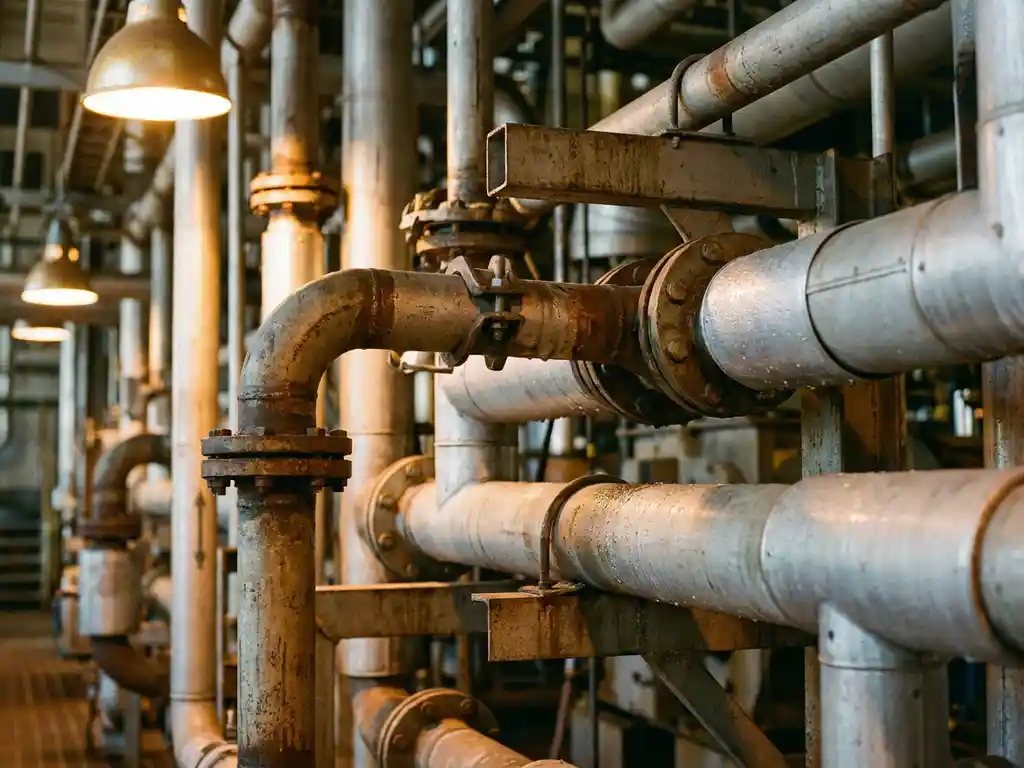

Eine Rohrleitung ist selten nur ein Stück Metall, das Fluid von A nach B transportiert. In der Praxis wirken auf jedes Rohrleitungssystem eine Vielzahl von Kräften gleichzeitig ein, die sich gegenseitig überlagern und in bestimmten Betriebssituationen kritische Zustände erzeugen können. Eine sorgfältige Rohrleitungsberechnung muss genau diese Wechselwirkungen erfassen, quantifizieren und bewerten. Wer dabei einzelne Lastanteile übersieht oder unterschätzt, riskiert Versagen, ungeplante Stillstände oder im schlimmsten Fall Schäden mit weitreichenden Folgen.

Die Lastermittlung ist deshalb keine Formalität, sondern das Fundament jeder zuverlässigen Rohrleitungsauslegung. Dieser Beitrag gibt einen strukturierten Überblick darüber, welche Belastungen in der Rohrleitungsstatik berücksichtigt werden und wie moderne Berechnungsmethoden dabei helfen, auch komplexe Lastkombinationen sicher zu bewerten.

Statische und dynamische Lasten im Überblick

Die grundlegende Unterscheidung in der Rohrleitungsberechnung trennt statische von dynamischen Lasten. Statische Lasten wirken konstant oder verändern sich so langsam, dass Trägheitseffekte vernachlässigt werden können. Dynamische Lasten hingegen sind zeitabhängig und erzeugen Schwingungen, Stöße oder periodische Beanspruchungen im System.

Diese Unterscheidung ist nicht nur akademisch, sie bestimmt maßgeblich, welche Berechnungsverfahren zum Einsatz kommen. Statische Lastfälle lassen sich oft mit klassischen Stabwerksmodellen oder einfachen analytischen Ansätzen abbilden. Sobald dynamische Anteile hinzukommen, steigen die Anforderungen an Modelltiefe und Rechenaufwand erheblich. Viele Schadensfälle in der Praxis entstehen nicht durch eine einzelne Überlast, sondern durch die unerkannte Überlagerung mehrerer Lastarten über längere Betriebszeiten.

Betriebsdrücke, Temperaturen und Eigengewicht

Zu den grundlegenden Lasten jeder Rohrleitungsberechnung gehören der Innendruck, die Betriebstemperatur und das Eigengewicht des Systems. Der Innendruck erzeugt Umfangsspannungen in der Rohrwand sowie axiale Kräfte an Bögen, Reduzierstücken und Blindflanschen. Bei druckführenden Systemen ist der Auslegungsdruck in der Regel höher als der maximale Betriebsdruck, um Druckschwankungen und Sicherheitsreserven abzudecken.

Temperatureinwirkungen sind besonders tückisch, weil sie keine äußere Kraft darstellen, sondern innere Zwangsspannungen erzeugen. Wenn eine Rohrleitung sich durch Wärme ausdehnt und diese Dehnung durch Halterungen oder angeschlossene Aggregate behindert wird, entstehen thermische Spannungen, die die Werkstoffgrenzen erreichen können. Das Eigengewicht der Rohrleitung selbst, einschließlich des Mediums und der Isolierung, belastet Aufhängungen und Stützen und muss für die Dimensionierung der Tragkonstruktion bekannt sein.

Äußere Kräfte: Wind, Schnee und seismische Einwirkungen

Freileitungen, Rohrleitungen auf Rohrbrücken oder in Industrieanlagen im Freien sind äußeren Umgebungslasten ausgesetzt, die je nach Standort erheblich variieren. Windlasten wirken als Flächenlasten auf die Rohraußenfläche und erzeugen Biegemomente, die besonders bei großen Stützweiten oder schlanken Leitungsführungen relevant werden.

Schneelasten spielen vor allem bei horizontalen Leitungen mit Isolierung eine Rolle, da sich dort Schnee ansammeln kann und das Gewicht der Tragkonstruktion zusätzlich belastet. Seismische Einwirkungen sind standortabhängig und werden über Erdbebenzonenkarten und normative Vorgaben erfasst. In erdbebengefährdeten Regionen müssen Rohrleitungssysteme so ausgelegt sein, dass sie die dynamischen Horizontalkräfte eines Bemessungserdbebens aufnehmen können, ohne ihre Funktion zu verlieren.

Druckstöße und dynamische Sonderlasten

Druckstöße, auch als Wasserhammer bezeichnet, entstehen bei plötzlichen Strömungsänderungen im System, etwa beim schnellen Schließen eines Ventils oder beim Anlaufen einer Pumpe. Die dabei entstehenden Druckwellen können ein Vielfaches des Betriebsdrucks erreichen und pflanzen sich mit Schallgeschwindigkeit durch das Medium fort. In der Rohrleitungsberechnung müssen diese transienten Druckspitzen als dynamische Lastfälle separat betrachtet werden.

Weitere dynamische Sonderlasten entstehen durch strömungsinduzierte Schwingungen, Pulsationen von Verdichtern oder Pumpen sowie durch externe Erschütterungen aus benachbarten Maschinen. Besonders kritisch wird es, wenn die Anregungsfrequenz in die Nähe einer Eigenfrequenz des Rohrleitungssystems gerät, da dann Resonanz auftreten kann. Die Kenntnis der Eigenfrequenzen ist deshalb ein wichtiger Bestandteil der dynamischen Rohrleitungsstatik.

Normen und Regelwerke als Grundlage der Lastermittlung

Welche Lasten in welcher Form zu berücksichtigen sind, wird durch Normen und technische Regelwerke definiert. Im europäischen Kontext sind die EN 13480 für metallische Rohrleitungen und die Druckgeräterichtlinie (DGRL 2014/68/EU) zentrale Referenzdokumente. Für spezifische Anwendungsbereiche, etwa in der Prozessindustrie oder im Kraftwerksbau, kommen zusätzlich internationale Normen wie ASME B31.3 oder AD 2000 zum Einsatz.

Diese Regelwerke legen nicht nur Lastfälle fest, sondern definieren auch, wie Lasten zu kombinieren sind und welche zulässigen Spannungen für bestimmte Werkstoff- und Betriebstemperaturkombinationen gelten. Die normgerechte Lastermittlung ist damit gleichzeitig Voraussetzung für behördliche Genehmigungen und die Abnahme druckführender Anlagen. Wer Berechnungsleistungen für solche Systeme erbringt, muss die relevanten Regelwerke nicht nur kennen, sondern sicher anwenden können.

FEM-gestützte Rohrleitungsberechnung bei komplexen Lastkombinationen

Sobald Geometrien komplex werden, mehrere Lastfälle überlagert werden müssen oder lokale Spannungskonzentrationen an Schweißnähten, Abzweigen oder Bögen zu bewerten sind, stoßen klassische Stabwerksmodelle an ihre Grenzen. Die Finite-Elemente-Methode (FEM) bietet hier eine wesentlich höhere Auflösung und erlaubt die realitätsnahe Abbildung des gesamten Rohrleitungssystems einschließlich seiner Aufhängungen, Flansche und Kompensatoren.

Mit der FEM lassen sich statische und dynamische Lastfälle in einem gemeinsamen Modell berechnen, thermische Dehnungen direkt mit Drucklasten überlagern und Eigenfrequenzanalysen für die Bewertung von Resonanzrisiken durchführen. Gerade bei der Kombination aus Betriebsdruck, Temperaturzwang, Eigengewicht und dynamischen Anteilen liefert eine FEM-Rohrleitungsberechnung Ergebnisse, die analytische Verfahren allein nicht erreichen können. Die Methode eignet sich besonders gut, wenn Nachweise nach mehreren Normen parallel geführt werden müssen oder wenn konstruktive Optimierungen direkt aus der Berechnung abgeleitet werden sollen.

So unterstützt CE-SYS Engineering bei der Rohrleitungsberechnung

CE-SYS Engineering führt Rohrleitungsberechnungen durch, die den gesamten beschriebenen Lastumfang abdecken, von der Ermittlung statischer Grundlasten bis zur dynamischen Analyse von Druckstößen und Schwingungsrisiken. Das Leistungsangebot umfasst konkret:

Spannungsnachweise nach EN 13480, ASME B31.3 und weiteren anwendbaren Regelwerken
Thermische Dehnungsanalysen und Bewertung von Zwangsspannungen
FEM-Berechnungen für komplexe Geometrien, Abzweige und Sonderbauteile
Eigenfrequenzanalysen und Bewertung von Resonanzrisiken bei dynamischen Lasten
Auslegung und Positionierung von Halterungen, Stützen und Kompensatoren
Nachweisführung nach europäischen und internationalen Normen für behördliche Abnahmen

Die Berechnungen werden mit industrieerprobten Softwaretools durchgeführt und durch erfahrene Ingenieure begleitet, die sowohl die normativen Anforderungen als auch die konstruktiven Zusammenhänge kennen. Für Unternehmen, die eine verlässliche Grundlage für die Genehmigung oder Optimierung ihrer Rohrleitungssysteme benötigen, steht das Team von CE-SYS Engineering als kompetenter Ansprechpartner zur Verfügung. Nehmen Sie Kontakt auf und schildern Sie Ihre Aufgabenstellung, um gemeinsam den geeigneten Berechnungsansatz zu definieren.
