Welche Voraussetzungen braucht ein Bauteilmodell für eine ANSYS-Berechnung?

Michael · 23 Juli 2026

Wer eine ANSYS-Berechnung durchführen möchte, steht vor einer Aufgabe, die weit über das bloße Starten der Software hinausgeht. Die Qualität einer FEM-Berechnung hängt maßgeblich davon ab, wie gut das zugrunde liegende Bauteilmodell vorbereitet ist. Fehler in der Geometrie, falsch definierte Materialparameter oder ein ungeeignetes Netz können dazu führen, dass Simulationsergebnisse zwar plausibel wirken, aber technisch wertlos sind. Dieser Beitrag zeigt, worauf es bei der Modellvorbereitung wirklich ankommt.

Geometrie und CAD-Modell richtig aufbereiten

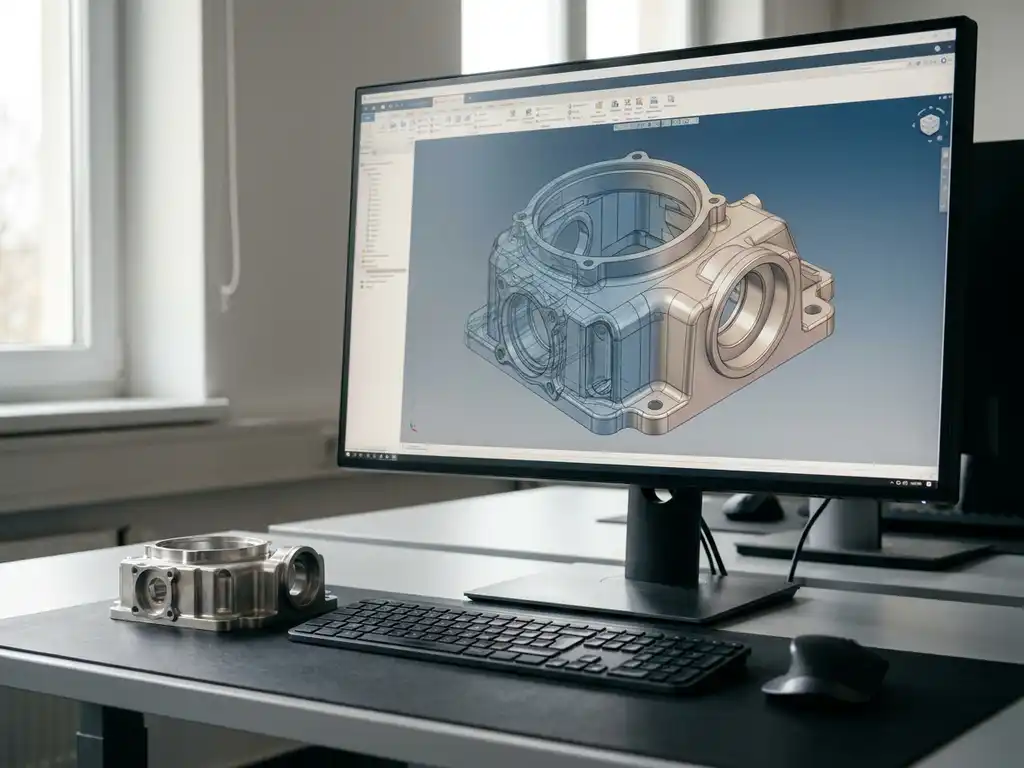

Das CAD-Modell bildet die Grundlage jeder Simulation in ANSYS Workbench. Bevor ein Modell in die Simulationsumgebung überführt wird, sollte die Geometrie gezielt vereinfacht werden, ohne dabei strukturell relevante Merkmale zu entfernen. Kleine Fasen, Bohrungen oder Verrundungen, die keinen wesentlichen Einfluss auf das Berechnungsergebnis haben, erhöhen die Netzgröße unnötig und verlängern die Rechenzeit.

Besondere Aufmerksamkeit verdienen Geometriefehler wie offene Kanten, doppelte Flächen oder nicht verbundene Körper. ANSYS bietet mit SpaceClaim und dem integrierten Geometry-Editor Werkzeuge zur Fehlerbereinigung, dennoch empfiehlt es sich, das Modell bereits im CAD-System sauber aufzubereiten. Für dünnwandige Strukturen wie Bleche oder Schalen sollte geprüft werden, ob eine Mittelflächenextraktion sinnvoll ist, da Schalenelemente in solchen Fällen numerisch effizienter und oft genauer arbeiten als Volumenelemente.

Materialparameter und Werkstoffdaten korrekt definieren

Ohne realistische Werkstoffdaten liefert selbst das beste Netz keine verlässlichen Ergebnisse. Die Mindestanforderung für eine lineare statische Analyse sind Elastizitätsmodul und Querkontraktionszahl. Für dynamische Berechnungen kommt die Dichte hinzu, für thermische Analysen die Wärmeleitfähigkeit und spezifische Wärmekapazität.

Kritisch wird es bei nichtlinearem Materialverhalten, etwa bei Kunststoffen, Elastomeren oder Stählen jenseits der Streckgrenze. Hier reichen einfache Kennwerte nicht aus. Stattdessen werden vollständige Spannungs-Dehnungs-Kurven oder temperaturabhängige Materialkennlinien benötigt. Die ANSYS-Materialdatenbank enthält eine Auswahl gängiger Werkstoffe, ersetzt aber keine herstellerspezifischen oder geprüften Materialdaten, die für sicherheitsrelevante Bauteile zwingend erforderlich sind.

Vernetzung: Anforderungen an ein geeignetes FEM-Netz

Die Vernetzung ist der Schritt, bei dem aus der Geometrie ein berechenbares Modell wird. Ein gutes FEM-Netz zeichnet sich durch eine ausreichende Elementdichte in kritischen Bereichen aus, ohne das Modell global zu überladen. Spannungskonzentrationen an Kerben, Bohrungsrändern oder Schweißnähten erfordern eine lokale Netzverfeinerung.

Für die Elementwahl gilt folgende Faustregel: Tetraederelemente lassen sich schnell erzeugen und eignen sich für komplexe Geometrien, Hexaederelemente liefern bei gleicher Knotenanzahl in der Regel genauere Ergebnisse. In ANSYS Workbench sollte die Elementqualität anhand von Kennzahlen wie Element Quality, Skewness und Aspect Ratio überprüft werden. Werte außerhalb akzeptabler Bereiche weisen auf verzerrte Elemente hin, die das Ergebnis verfälschen können.

Ein häufig unterschätzter Aspekt ist die Netzkonvergenzstudie: Erst wenn sich die relevanten Ergebnisgrößen bei weiterer Netzverfeinerung nicht mehr wesentlich ändern, gilt das Netz als hinreichend fein. Dieser Schritt kostet Zeit, sichert aber die Aussagekraft der Simulation ab.

Randbedingungen und Lasten praxisgerecht festlegen

Randbedingungen entscheiden darüber, ob eine Simulation die physikalische Realität abbildet oder ein mathematisches Konstrukt ohne Bezug zur Praxis erzeugt. Einspannungen sollten so gewählt werden, dass sie die tatsächliche Lagerung des Bauteils widerspiegeln. Eine vollständige Fixierung aller sechs Freiheitsgrade ist selten realistisch und führt häufig zu übermäßig steifen Modellen mit verfälschten Spannungsverteilungen.

Lasten sollten möglichst als Drücke oder Kraftverteilungen aufgebracht werden, nicht als punktuelle Einzelkräfte, die in der Realität nicht vorkommen. Für Kontaktprobleme zwischen mehreren Bauteilen ist die korrekte Definition von Kontaktpaaren entscheidend, da falsch definierte Kontakte zu Durchdringungen oder unphysikalischer Kraftübertragung führen. Wer die Leistungen im Bereich Simulation kennt, weiß, dass gerade die realitätsnahe Abbildung von Lasteinleitungen und Lagerungen in der Praxis den größten Unterschied macht.

Häufige Modellierungsfehler und wie man sie vermeidet

Selbst erfahrene Anwender tappen in wiederkehrende Fallen. Einer der häufigsten Fehler ist das Vernachlässigen von Symmetriebedingungen: Wenn ein Bauteil und seine Belastung symmetrisch sind, lässt sich das Modell auf einen Bruchteil reduzieren, was Rechenzeit spart und die Fehlersuche erleichtert.

Ein weiterer klassischer Fehler liegt in der Verwendung falscher Einheitensysteme. ANSYS Workbench arbeitet konsistent, aber nur dann, wenn alle Eingaben in einem kompatiblen Einheitensystem vorliegen. Mischungen aus Millimeter, Newton und Megapascal auf der einen Seite und Meter auf der anderen führen zu Ergebnissen, die um Größenordnungen daneben liegen.

Auch die unkritische Übernahme von Standardeinstellungen birgt Risiken. Automatisch generierte Netze oder voreingestellte Kontaktformulierungen passen nicht für jeden Anwendungsfall. Wer sich die Zeit nimmt, Einstellungen zu hinterfragen und gezielt anzupassen, erhält belastbarere Ergebnisse. Ergänzende Hinweise zu aktuellen Themen rund um Simulation und Konstruktion finden sich auch in den Fachartikeln von CE-SYS Engineering.

Wie CE-SYS Engineering bei der FEM-Berechnung unterstützt

Die Vorbereitung eines Bauteilmodells für eine ANSYS-Berechnung ist aufwendig und erfordert sowohl Simulationskompetenz als auch ein tiefes Verständnis der zugrunde liegenden Physik. CE-SYS Engineering unterstützt Unternehmen bei genau dieser Aufgabe, von der Geometrieaufbereitung bis zur Ergebnisinterpretation.

Durchführung von statischen und dynamischen FEM-Berechnungen mit ANSYS Workbench
Spannungsnachweise und Verformungsanalysen nach europäischen und internationalen Regelwerken
Berechnungen für komplexe Bauteile und Baugruppen, einschließlich Behälter mit großen Ausschnitten
Frühzeitige Identifikation von Schwachstellen und Ableitung konstruktiver Optimierungen
Maßgeschneiderte Programmierung und Erweiterungen innerhalb der ANSYS Workbench Oberfläche

Ob es sich um ein einzelnes Bauteil oder eine komplexe Baugruppe handelt: Das Team aus erfahrenen Ingenieuren bringt das nötige Fachwissen mit, um Simulationen methodisch sauber aufzusetzen und aussagekräftige Ergebnisse zu liefern. Nehmen Sie direkt Kontakt auf, um Ihr Berechnungsprojekt zu besprechen.
