Ob Flüssigkeiten, Gase oder chemische Medien: Tanks und Druckbehälter gehören zu den sicherheitsrelevantesten Bauteilen im Maschinenbau. Wer sich mit der Tankberechnung beschäftigt, stößt schnell auf eine grundlegende Frage, die häufig unterschätzt wird: Macht es einen Unterschied, ob ein Behälter liegend oder stehend betrieben wird? Die Antwort ist eindeutig ja. Die Orientierung eines Tanks beeinflusst Druckverteilung, Lastpfade, Normvorgaben und konstruktive Schwachstellen erheblich. Wer diese Unterschiede nicht kennt, riskiert fehlerhafte Auslegungen mit potenziell schwerwiegenden Folgen.
Die Berechnung eines liegenden Tanks folgt anderen Gesetzmäßigkeiten als die eines stehenden Behälters. Das betrifft nicht nur die hydrostatische Druckverteilung, sondern auch die Lagerungsbedingungen, die Biegebeanspruchung und die Anforderungen an Schweißnähte und Ausschnitte. Dieser Beitrag erklärt die wesentlichen Unterschiede und zeigt, worauf Ingenieure bei der Druckbehälterberechnung besonders achten müssen.
Geometrie und Lastverteilung: die entscheidenden Unterschiede

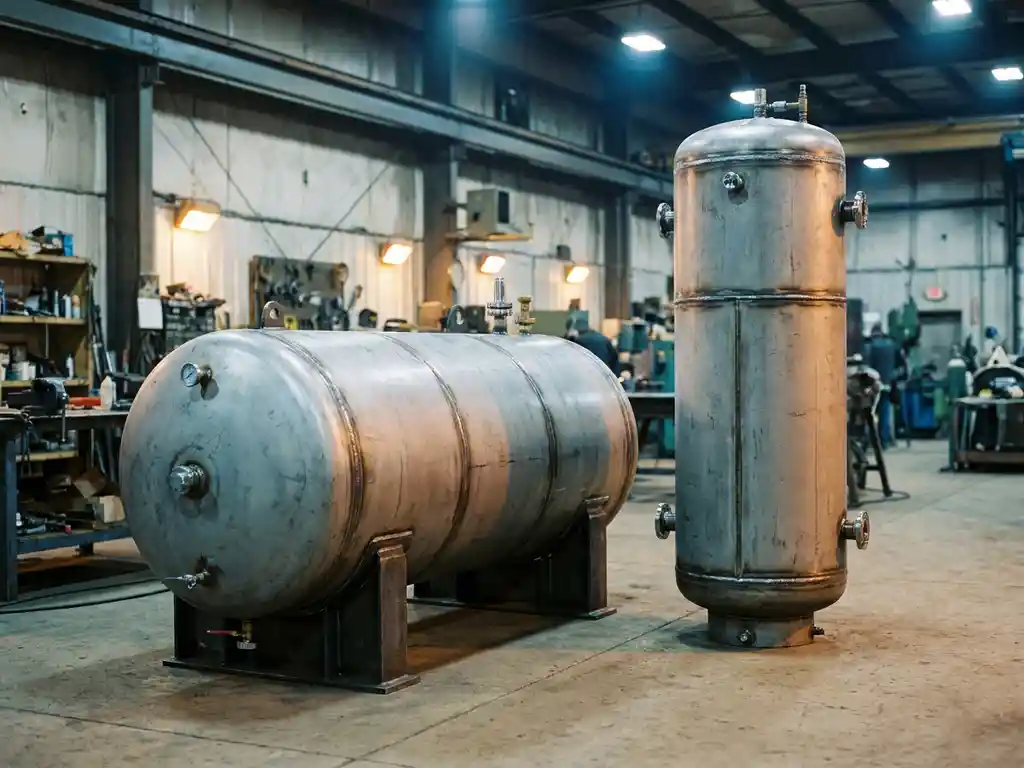

Die Orientierung eines Tanks bestimmt maßgeblich, wie Lasten in die Struktur eingeleitet werden. Ein stehender Tank, also ein vertikaler Behälter, überträgt sein Eigengewicht und den Inhaltsdruck primär über den Boden und die Zylinderwand nach unten. Die Lastpfade sind dabei verhältnismäßig symmetrisch, was die Berechnung vereinfacht.
Ein liegender Tank hingegen wird typischerweise auf zwei Sattellagern gelagert, was zu einer Balkenbiegung des gesamten Behälterkörpers führt. Die Zylinderschale wird dabei nicht nur durch Innendruck, sondern gleichzeitig durch Biegemomente, Querkräfte und lokale Stützreaktionen beansprucht. In den Sattelbereichen entstehen Spannungskonzentrationen, die bei der Auslegung explizit berücksichtigt werden müssen. Wer diese überlagerten Beanspruchungen nicht vollständig erfasst, unterschätzt die tatsächliche Belastung des Bauteils.
Füllstandsabhängiger Druck und hydrostatische Belastung
Der hydrostatische Druck steigt mit der Flüssigkeitssäule über dem betrachteten Punkt. Bei einem vertikalen Tank ist diese Beziehung eindeutig: Der maximale Druck wirkt am Boden, der Druckverlauf ist über die Höhe linear. Die Wanddickenauslegung lässt sich daher abschnittsweise gut analytisch durchführen.
Beim horizontalen Tank ist die Situation komplexer. Der Füllstand verändert sich quer zur Behälterachse, was bedeutet, dass der hydrostatische Druck über den Umfang der Zylinderschale variiert. Bei einem halb gefüllten liegenden Tank wirkt am tiefsten Punkt der Schale der maximale hydrostatische Druck, während die obere Hälfte deutlich geringer belastet ist. Diese asymmetrische Druckverteilung erzeugt Biegespannungen in der Querschnittsebene, die bei der liegenden Tank Berechnung nicht vernachlässigt werden dürfen. Besonders bei großen Durchmessern und niedrigen Betriebsdrücken kann die hydrostatische Komponente gegenüber dem Betriebsdruck dominant werden.
Normative Grundlagen und Berechnungsvorschriften
Für die Druckbehälterberechnung existieren in Europa klare normative Rahmenbedingungen. Die Druckgeräterichtlinie 2014/68/EU legt fest, welche Anforderungen an Auslegung, Fertigung und Prüfung gestellt werden. Die technischen Berechnungsgrundlagen liefern Normen wie EN 13445 für unbefeuerte Druckbehälter oder AD 2000 als deutsches Regelwerk.
Beide Regelwerke unterscheiden zwischen liegenden und stehenden Behältern und enthalten spezifische Berechnungsverfahren für Sattelunterstützungen, Bodenformen und Ausschnitte. Für liegende Tanks ist insbesondere das Zick-Verfahren zur Berechnung der Sattelbelastung weit verbreitet, das Biegemomente, Querkräfte und Umfangsspannungen im Sattelbereich analytisch ermittelt. Beim stehenden Tank rücken dagegen Windlasten, Erdbebenlasten und die Auslegung von Fußringen oder Stützenkonstruktionen stärker in den Fokus. Welches Regelwerk anzuwenden ist, hängt vom Medium, dem Druckniveau und der Klassifizierung des Behälters ab.
Schwachstellen und typische Fehler bei der Tankauslegung
Erfahrungsgemäß entstehen Fehler bei der Tankauslegung häufig an denselben Stellen. Ein klassisches Problem beim liegenden Tank ist die unzureichende Berücksichtigung der Sattelbreite und des Sattelwinkels. Zu schmale Sattel konzentrieren die Stützreaktionen auf einen kleinen Bereich der Zylinderschale, was zu lokalen Spannungsspitzen führt, die analytisch schwer zu erfassen sind.
Beim stehenden Tank werden Ausschnitte für Stutzen, Mannlöcher oder Messtechnik oft ohne ausreichenden Verstärkungsnachweis ausgeführt. Jeder Ausschnitt schwächt die Schale lokal und erfordert entweder eine konstruktive Verstärkung oder einen rechnerischen Nachweis, dass die verbleibende Wanddicke ausreicht. Ein weiterer häufiger Fehler betrifft die Vernachlässigung von Temperaturspannungen bei Behältern, die im Betrieb Temperaturwechseln ausgesetzt sind. Thermische Dehnungsunterschiede zwischen Behälterwand, Stutzen und Lagerung können Spannungen erzeugen, die die mechanische Belastung deutlich überlagern.
FEM-Simulation als Werkzeug für komplexe Tankgeometrien
Analytische Berechnungsverfahren stoßen bei komplexen Geometrien, unregelmäßigen Lastfällen oder kombinierten Beanspruchungen an ihre Grenzen. Genau hier setzt die Finite-Elemente-Methode an. Mit einer FEM-Berechnung für Druckbehälter lassen sich Spannungsverteilungen, Verformungen und kritische Bereiche dreidimensional und lastfallspezifisch abbilden.
Für liegende Tanks erlaubt die FEM-Simulation eine detaillierte Analyse der Sattelzone, einschließlich der Kontaktbedingungen zwischen Behälterwand und Sattelkonstruktion. Für stehende Behälter können Windlastszenarien, Füllstandsänderungen und thermische Gradienten in einem Modell kombiniert werden. Besonders bei Behältern mit großen Ausschnitten, nicht-rotationssymmetrischen Geometrien oder ungewöhnlichen Lagerbedingungen liefert die numerische Simulation Ergebnisse, die analytisch nicht zuverlässig zu erzielen sind. Die FEM-Berechnung und Simulation ermöglicht es, Schwachstellen bereits in der Konstruktionsphase zu identifizieren, bevor teure Prototypen oder Umbauten notwendig werden.
Für eine normkonforme Auslegung ist es dabei wichtig, das FEM-Modell auf Basis der geltenden Regelwerke zu validieren und die Ergebnisse im Kontext der zulässigen Spannungswerte zu bewerten. Ein Simulationsergebnis allein ersetzt nicht den normativen Nachweis, sondern ergänzt ihn.
Wie CE-SYS Engineering bei der Tankberechnung unterstützt
CE-SYS Engineering begleitet Unternehmen bei der Auslegung und Berechnung von Tanks und Druckbehältern, unabhängig von Orientierung, Geometrie oder Betriebsbedingungen. Das Leistungsangebot umfasst konkret:
- Analytische Berechnungen nach EN 13445 und AD 2000 für liegende und stehende Behälter
- FEM-Berechnungen zur Analyse von Sattelzonen, Stutzenausschnitten und Spannungskonzentrationen
- Nachweisführung nach europäischen Regelwerken im Rahmen der Druckgeräterichtlinie
- Identifikation konstruktiver Schwachstellen und Ableitung von Optimierungsmaßnahmen
- Berechnung bei kombinierten Lastfällen, einschließlich Innendruck, Eigengewicht und thermischer Belastung
Ob es sich um einen einfachen Lagertank oder einen komplexen Prozessbehälter handelt: CE-SYS Engineering liefert belastbare Berechnungsergebnisse, die als Grundlage für normkonforme Konstruktionsentscheidungen dienen. Nehmen Sie Kontakt auf, um Ihr Berechnungsprojekt zu besprechen.
