Welche Belastungen wirken auf Chemieanlagen-Apparate?

Michael ·

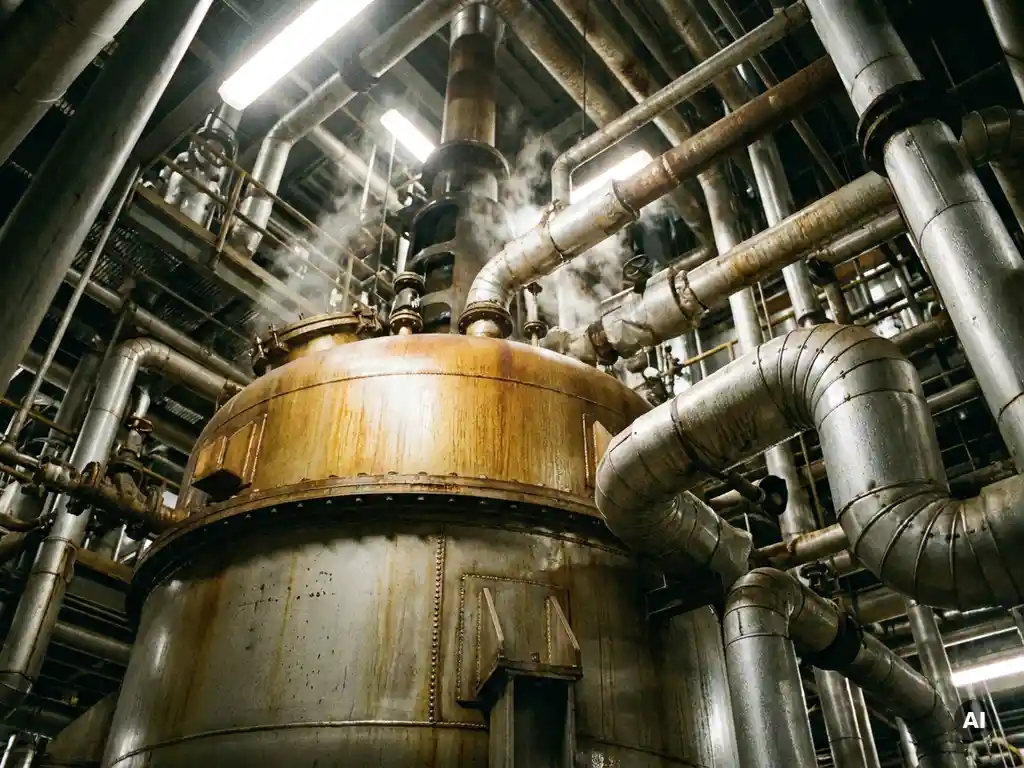

Industrieller Druckbehälter in einer Chemieanlage, umgeben von Rohrleitungen mit Korrosionsspuren und aufsteigendem Hitzedunst.

Auf Chemieanlagen-Apparate wirken in der Regel mehrere Lastarten gleichzeitig: mechanische Druckbelastungen, thermische Spannungen, dynamische Wechsellasten sowie Eigengewicht und Montagelasten. Welche Kombination davon maßgebend ist, hängt vom Betriebsprofil, dem Medium und der Bauweise des Apparats ab. Die folgenden Abschnitte gehen auf jede dieser Lastarten im Detail ein.

Welche Lastarten unterscheidet man bei Chemieanlagen-Apparaten?

Bei Chemieanlagen-Apparaten unterscheidet man grundsätzlich zwischen mechanischen, thermischen, dynamischen und gravitationsbedingten Belastungen. In der Praxis treten diese selten isoliert auf, sondern überlagern sich zu einem komplexen Beanspruchungszustand, der bei der Auslegung vollständig berücksichtigt werden muss.

Für technische Projektleiter in der Anlagenplanung ist diese Unterscheidung keine Formalie, sondern Grundlage jeder belastbaren Auslegungsentscheidung. Regelwerke wie die Druckgeräterichtlinie 2014/68/EU oder die EN 13445 strukturieren die Nachweisführung genau entlang dieser Lastarten, weil jede von ihnen andere Versagensmechanismen auslösen kann. Ein Behälter, der statisch ausreichend dimensioniert ist, kann unter zyklischer Belastung durch Ermüdungsrisse versagen. Ein Apparat, der mechanisch stabil erscheint, kann sich durch thermische Zwangsspannungen plastisch verformen.

Die Einteilung folgt in der Praxis häufig dieser Gliederung:

  • Statische mechanische Lasten (Innendruck, Außendruck, Betriebsüberdruck)
  • Thermische Lasten (Temperaturgradient, Wärmedehnung, Thermoschock)
  • Dynamische und zyklische Lasten (Druckwechsel, Schwingungen, Windlasten)
  • Gewichts- und Montagelasten (Eigengewicht, Füllgewicht, Transportzustand)

Wie wirken mechanische Druckbelastungen auf Behälter und Rohrleitungen?

Mechanische Druckbelastungen erzeugen in der Wandung von Druckbehältern und Rohrleitungen Umfangsspannungen (Kesselformel) sowie Meridianspannungen. Beim Innendruck dehnt sich die Wand radial aus, beim Außendruck besteht die Gefahr des Beulens, also eines plötzlichen Stabilitätsversagens der Schale.

Der Betriebsinnendruck ist in den meisten Chemieanlagen die dominante Lastgröße. Er wirkt gleichmäßig auf die gesamte Innenoberfläche und erzeugt biaxiale Spannungszustände in der Behälterwand. An Stutzenanschlüssen, Verstärkungsringen oder Schweißnähten entstehen Spannungskonzentrationen, weil die geometrische Kontinuität der Schale dort unterbrochen wird. Genau diese Bereiche sind bei der Druckbehälterauslegung besonders sorgfältig zu bewerten.

Außendruck tritt bei Apparaten auf, die unter Vakuum betrieben werden oder deren Außenseite mit Dampf beaufschlagt wird. Hier ist nicht die Materialfestigkeit, sondern die geometrische Stabilität der Schale der begrenzende Faktor. Schon kleine Formabweichungen oder Unrundheiten können die Beulgrenze erheblich absenken.

Rohrleitungen unterliegen zusätzlich zu Innendruckspannungen auch Biegebeanspruchungen aus Rohrgewicht, Wärmedehnung und Stützenabständen. Flanschverbindungen stellen dabei besondere Anforderungen, weil Dichtheitsanforderungen und mechanische Belastbarkeit gleichzeitig erfüllt werden müssen.

Welche thermischen Belastungen entstehen im Anlagenbetrieb?

Thermische Belastungen in Chemieanlagen entstehen durch Temperaturdifferenzen zwischen verschiedenen Bauteilen oder innerhalb eines Bauteils selbst. Sie erzeugen Wärmedehnungen, die bei behinderter Ausdehnung in Zwangsspannungen umgewandelt werden, ohne dass eine äußere Kraft wirkt.

Ein typisches Beispiel ist der Anfahrvorgang: Wenn ein Reaktor oder Wärmetauscher aus dem kalten Zustand auf Betriebstemperatur hochgefahren wird, dehnen sich Innen- und Außenwand unterschiedlich schnell aus. Dieser Temperaturgradient über die Wanddicke erzeugt Biegespannungen, die bei schnellen Aufheizvorgängen, dem sogenannten Thermoschock, besonders hoch sein können.

Verbindungen zwischen Bauteilen aus unterschiedlichen Werkstoffen sind besonders anfällig: Wenn Stahl und Aluminium oder austenitischer und ferritischer Stahl miteinander verbunden sind, entstehen durch die unterschiedlichen Wärmeausdehnungskoeffizienten Relativverschiebungen an der Fügestelle. Diese Mischverbindungen erfordern eine gesonderte Bewertung, die über eine rein mechanische Spannungsanalyse hinausgeht.

Rohrleitungssysteme reagieren auf Temperaturschwankungen mit Längenänderungen, die durch Kompensatoren, Lyrenkompensatoren oder gezielte Rohrführung aufgenommen werden müssen. Werden diese Dehnungen nicht kontrolliert abgebaut, entstehen Reaktionskräfte an Apparatestutzen, die die zulässigen Stutzenkräfte überschreiten können.

Wann werden dynamische und zyklische Belastungen zum Problem?

Dynamische und zyklische Belastungen werden dann kritisch, wenn die Anzahl der Lastwechsel so hoch ist oder die Spannungsamplitude so groß wird, dass Ermüdungsrisse entstehen können, auch wenn die Spannungen deutlich unterhalb der statischen Streckgrenze liegen. Dieses Phänomen wird als Betriebsfestigkeit oder Ermüdung bezeichnet.

In Chemieanlagen entstehen zyklische Belastungen vor allem durch wiederkehrende An- und Abfahrvorgänge, Druckwechsel im Betrieb, Temperaturzyklen sowie durch strömungsinduzierte Schwingungen. Letztere treten besonders an Rohrbündeln in Wärmetauschern auf, wenn die Strömungsgeschwindigkeit des Mediums Resonanzfrequenzen anregt.

Für die Auslegung bedeutet das: Die Anzahl der erwarteten Lastwechsel über die Betriebslebensdauer muss bekannt sein. Apparate, die selten gefahren werden, erfordern andere Nachweise als solche, die täglich mehrfach druckbeaufschlagt werden. Die EN 13445-3 enthält detaillierte Vorgaben zur Ermüdungsbewertung, die zwischen vereinfachtem Nachweis und detaillierter Ermüdungsanalyse unterscheiden.

Schwingungsanregungen durch rotierende Maschinen wie Pumpen, Kompressoren oder Rührwerke können über Fundamentplatten und Rohrleitungen in benachbarte Apparate eingeleitet werden. Wenn die Anregungsfrequenz in der Nähe einer Eigenfrequenz des Apparats liegt, entstehen resonante Vergrößerungen der Schwingungsamplituden, die zu Ermüdungsschäden führen können.

Welche Rolle spielen Gewichts- und Montagelasten bei der Auslegung?

Gewichts- und Montagelasten bestimmen maßgeblich die Tragkonstruktion eines Apparats und die Beanspruchung seiner Stützen, Fundamente und Stutzenanschlüsse. Sie werden bei der Druckbehälterauslegung häufig unterschätzt, obwohl sie insbesondere bei großen, schweren Kolonnen oder horizontalen Behältern mit langen Stützweiten ausschlaggebend sein können.

Das Eigengewicht eines Apparats umfasst das Leergewicht des Behälters selbst sowie das Gewicht aller angebauten Komponenten wie Isolation, Verrohrung, Einbauten und Plattformen. Hinzu kommt das Betriebsgewicht mit dem Füllgewicht des Mediums. Für die Druckprüfung muss zusätzlich das Wassergewicht berücksichtigt werden, das erheblich höher sein kann als das Betriebsgewicht bei leichten Gasen oder Leichtflüssigkeiten.

Montagelasten entstehen während des Transports, des Hebens und der Aufstellung. Während des Hebens wirken dynamische Faktoren, die das statische Gewicht übersteigen können. Bei liegenden Behältern, die stehend montiert werden, ändern sich die Lastsituationen grundlegend, was gesonderte Nachweise für den Montagezustand erfordert.

Windlasten und Schneelasten sind nach den zutreffenden Normen (etwa EN 1991) zu berücksichtigen, besonders bei freistehenden Kolonnen oder Apparaten, die an exponierten Standorten betrieben werden. Seismische Lasten sind in bestimmten geografischen Regionen oder bei sicherheitsrelevanten Anlagen ebenfalls nachzuweisen.

Wie werden kombinierte Belastungen in der FEM-Berechnung bewertet?

In der FEM-Berechnung werden kombinierte Belastungen durch Superposition der einzelnen Lastfälle bewertet. Dabei werden alle relevanten Lasten gleichzeitig oder in definierten Lastkombinationen auf das Modell aufgebracht, um den maßgebenden Beanspruchungszustand zu ermitteln. Entscheidend ist die richtige Einschätzung, welche Lasten gleichzeitig auftreten können.

Die Finite-Elemente-Methode erlaubt es, geometrisch komplexe Apparate mit Stutzen, Ausschnitten, Schweißnähten und Einbauten realitätsnah abzubilden. Analytische Formeln aus Regelwerken stoßen bei solchen Geometrien an ihre Grenzen, weil sie vereinfachende Annahmen über die Geometrie voraussetzen. Eine FEM-Strukturanalyse liefert dagegen die tatsächliche Spannungsverteilung im gesamten Bauteil, einschließlich lokaler Spannungskonzentrationen.

Bei der Bewertung der Ergebnisse wird zwischen primären Spannungen, die aus äußeren Kräften resultieren, und sekundären Spannungen, die aus Verformungsbehinderung entstehen, unterschieden. Diese Unterscheidung ist nach EN 13445 oder ASME VIII Div. 2 für die Grenzwerte maßgebend: Sekundäre Spannungen dürfen höhere Werte annehmen, weil sie sich bei plastischer Verformung abbauen.

Für Apparate mit Ausschnitten, die die Grenzen der analytischen Nachweisführung überschreiten, ist die FEM-Berechnung oft das einzige Mittel, um einen normativen Nachweis zu führen. Gleiches gilt für die Ermüdungsbewertung unter zyklischer Belastung, bei der Spannungsgradienten und Kerbwirkung eine zentrale Rolle spielen.

Wie CE-SYS Engineering bei der Lastanalyse und Apparateauslegung unterstützt

CE-SYS Engineering unterstützt technische Projektleiter bei der vollständigen Bewertung aller Belastungen auf Chemieanlagen-Apparate, von der ersten Lastfallermittlung bis zum normativen Nachweis. Das Leistungsangebot umfasst:

  • Spannungsnachweise und Verformungsanalysen nach EN 13445, ASME und weiteren anwendbaren Regelwerken
  • FEM-Berechnungen für Behälter mit großen Ausschnitten und komplexen Geometrien, bei denen analytische Methoden nicht ausreichen
  • Ermüdungsbewertung unter zyklischer und dynamischer Belastung
  • Thermische Analysen zur Ermittlung von Zwangsspannungen und Wärmedehnungen
  • Bewertung von Stutzenkräften und Reaktionslasten aus Rohrleitungssystemen
  • Nachweisführung für Montage- und Transportzustände

Ziel ist es, Schwachstellen frühzeitig zu identifizieren und konstruktive Optimierungen abzuleiten, bevor sie in der Fertigung oder im Betrieb zum Problem werden. Wenn Sie eine konkrete Fragestellung zur Auslegung oder Berechnung Ihrer Apparate haben, nehmen Sie gerne direkt Kontakt auf.
