Schwingungsdämpfung im Maschinenbau bezeichnet die gezielte Reduzierung von mechanischen Schwingungen in Maschinen, Bauteilen und Anlagen durch den Einsatz von Materialien, Konstruktionselementen oder aktiven Systemen, die Schwingungsenergie in Wärme oder andere Energieformen umwandeln. Sie ist immer dann relevant, wenn periodische Kräfte oder Stöße auf Strukturen wirken und unerwünschte Bewegungen, Lärm oder Materialermüdung entstehen. Die folgenden Abschnitte beleuchten, wie Schwingungen entstehen, welche Dämpfungsarten es gibt und wie die Berechnung in der Praxis abläuft.

Wie entstehen Schwingungen in Maschinen und Anlagen?

Schwingungen in Maschinen entstehen, wenn periodisch wirkende Kräfte auf eine Struktur treffen und diese zu Eigenschwingungen anregen. Typische Ursachen sind rotierende Unwuchten, Verbrennungsimpulse, Zahneingriffe in Getrieben oder externe Erschütterungen aus dem Fundament. Sobald die Anregungsfrequenz nah an der Eigenfrequenz der Struktur liegt, kann Resonanz auftreten, die Amplituden stark anwachsen lässt.

Maschinenschwingungen lassen sich grob in drei Kategorien einteilen: erzwungene Schwingungen durch eine externe, periodische Kraft, selbsterregte Schwingungen, die durch die Wechselwirkung zwischen System und Antrieb entstehen, und parametererregte Schwingungen, bei denen sich eine Systemgröße wie Steifigkeit oder Masse zeitlich ändert. In der Anlagenplanung sind erzwungene Schwingungen am häufigsten anzutreffen, etwa durch Unwuchten in Elektromotoren oder Pumpen.

Besonders kritisch wird es, wenn mehrere Schwingungsquellen gleichzeitig wirken und sich überlagern. In solchen Fällen reicht eine einfache konstruktive Maßnahme oft nicht aus, und eine systematische Analyse der Anregungsquellen ist notwendig, bevor Dämpfungsmaßnahmen festgelegt werden können.

Welche Arten der Schwingungsdämpfung gibt es im Maschinenbau?

Im Maschinenbau unterscheidet man grundsätzlich zwischen passiver, semiaktiver und aktiver Schwingungsdämpfung. Bei der passiven Dämpfung werden Materialien oder Bauelemente eingesetzt, die Schwingungsenergie ohne externe Energiezufuhr dissipieren. Semiaktive Systeme passen ihre Dämpfungseigenschaften an, ohne selbst Energie zuzuführen, während aktive Systeme Gegenkräfte erzeugen, die die Schwingung direkt kompensieren.

Passive Schwingungsdämpfung

Passive Methoden sind in der Praxis am weitesten verbreitet, weil sie wartungsarm und robust sind. Gummielemente, Feder-Dämpfer-Kombinationen und viskoelastische Materialien zählen zu den klassischen Lösungen. Tilger, also abgestimmte Zusatzmassen mit eigener Federsteifigkeit, werden eingesetzt, wenn eine bestimmte Erregerfrequenz dominiert und gezielt bekämpft werden soll.

Aktive und semiaktive Dämpfungssysteme

Aktive Systeme nutzen Sensoren, Regler und Aktoren, um in Echtzeit Gegenkräfte zu erzeugen. Sie bieten die höchste Flexibilität, sind aber aufwendiger in Betrieb und Instandhaltung. Semiaktive Ansätze, wie magnetorheologische Dämpfer, verändern ihre Viskosität durch ein Magnetfeld und bieten damit einen guten Kompromiss zwischen Leistung und Aufwand.

Was ist der Unterschied zwischen Schwingungsdämpfung und Schwingungsisolierung?

Schwingungsdämpfung und Schwingungsisolierung verfolgen unterschiedliche Ziele. Dämpfung wandelt Schwingungsenergie in Wärme um und reduziert die Amplitude direkt an der schwingenden Struktur. Isolierung hingegen trennt die Schwingungsquelle vom Rest des Systems, sodass Schwingungen erst gar nicht in benachbarte Bauteile oder das Fundament übertragen werden.

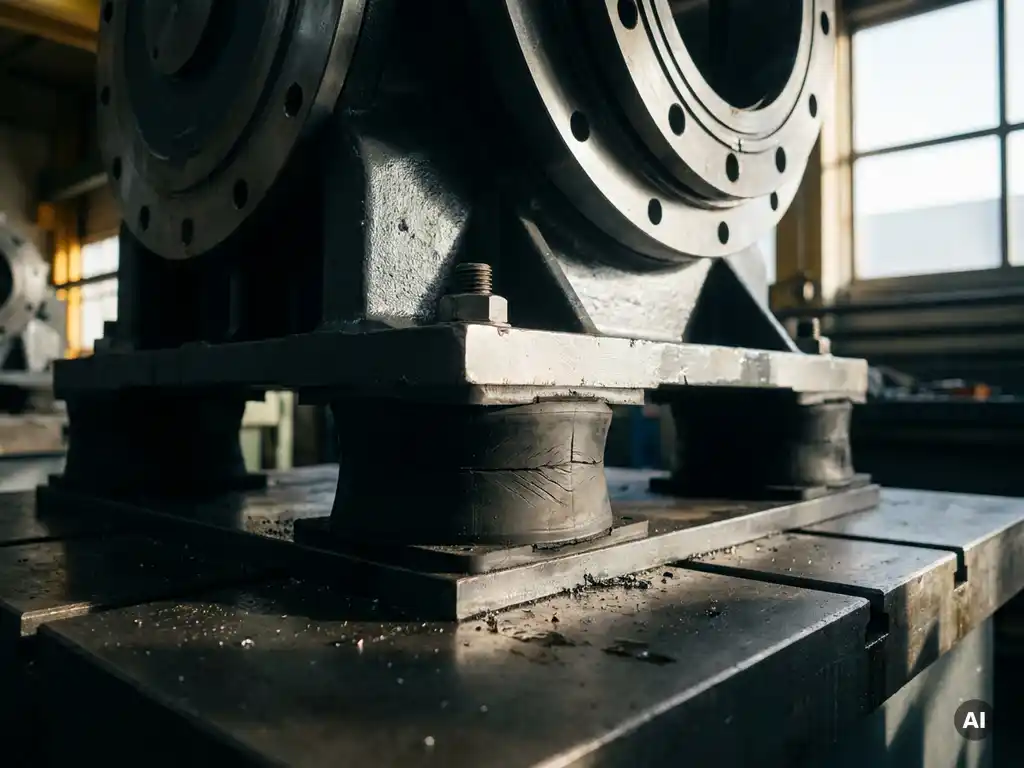

Ein Elektromotor, der auf Gummipuffern montiert ist, wird isoliert: Die Schwingungen des Motors gelangen kaum auf den Rahmen. Ein Bauteil, das mit einem Dämpfungsmaterial beschichtet ist, wird gedämpft: Die Energie bleibt im Bauteil, wird aber in Wärme umgewandelt. In vielen Anwendungen werden beide Ansätze kombiniert, weil Isolierung allein bei niedrigen Frequenzen oft nicht ausreicht und Dämpfung allein keine Körperschallübertragung verhindert.

Für technische Projektleiter ist diese Unterscheidung wichtig, weil sie die Wahl des Maßnahmenpakets direkt beeinflusst. Eine Verwechslung der beiden Konzepte führt häufig dazu, dass Maßnahmen am falschen Ort ansetzen und das Schwingungsproblem bestehen bleibt.

Wann ist eine Schwingungsdämpfung technisch notwendig?

Schwingungsdämpfung wird technisch notwendig, wenn Schwingungen die Lebensdauer von Bauteilen gefährden, die Präzision von Prozessen beeinträchtigen, Lärm- oder Sicherheitsgrenzwerte überschreiten oder Resonanzzustände zu einem unkontrollierten Anwachsen der Schwingungsamplituden führen. Dabei spielt nicht nur die Amplitude eine Rolle, sondern auch die Frequenz und die Dauer der Belastung.

In der Anlagenplanung sind folgende Situationen typische Auslöser für Dämpfungsmaßnahmen:

• Rotierende Maschinen wie Pumpen, Kompressoren oder Ventilatoren, deren Betriebsdrehzahl nah an einer Eigenfrequenz des Fundaments oder der Rohrleitung liegt
• Werkzeugmaschinen, bei denen Ratterschwingungen die Oberflächenqualität verschlechtern
• Rohrleitungssysteme, die durch Druckpulsationen zu Ermüdungsrissen neigen
• Transportanlagen, bei denen Erschütterungen empfindliche Güter oder Messgeräte beschädigen

Normative Anforderungen, etwa aus der Maschinenrichtlinie oder branchenspezifischen Standards, definieren Grenzwerte für Schwinggeschwindigkeit und Schwingbeschleunigung. Werden diese Grenzwerte im Betrieb überschritten, ist eine Schwingungsreduktion nicht nur sinnvoll, sondern rechtlich geboten.

Wie wird Schwingungsdämpfung im Maschinenbau berechnet und simuliert?

Die Berechnung der Schwingungsdämpfung im Maschinenbau erfolgt analytisch für einfache Systeme und numerisch für komplexe Strukturen. Analytische Modelle wie das Einmassenschwinger-Modell liefern schnelle Orientierungswerte für Eigenfrequenz, kritische Dämpfung und Amplitudenverhalten. Für reale Bauteile und Anlagen wird die Finite-Elemente-Methode (FEM) eingesetzt, die das dynamische Verhalten einer Struktur unter verschiedenen Belastungsszenarien abbildet.

In einer FEM-basierten Modalanalyse werden zunächst die Eigenfrequenzen und Eigenformen der Struktur ermittelt. Anschließend zeigt eine harmonische Analyse, wie die Struktur auf eine sinusförmige Erregerkraft bei unterschiedlichen Frequenzen reagiert. Transiente Analysen erfassen das Verhalten bei stoßartigen oder zeitveränderlichen Belastungen. Diese Berechnungsschritte erlauben es, Schwachstellen zu identifizieren, bevor ein Prototyp gefertigt wird.

Der Dämpfungsgrad selbst wird im Modell durch verschiedene Formulierungen beschrieben. Die Rayleigh-Dämpfung, bei der die Dämpfungsmatrix als Linearkombination aus Massen- und Steifigkeitsmatrix gebildet wird, ist in der Praxis besonders verbreitet, weil sie numerisch stabil ist und sich gut aus experimentellen Messungen ableiten lässt. FEM-Berechnungen für dynamische Lasten setzen voraus, dass die Dämpfungsparameter realistisch gewählt werden, da sonst berechnete Amplituden stark von der Realität abweichen.

Welche Bauteile und Materialien werden zur Schwingungsdämpfung eingesetzt?

Zur Schwingungsdämpfung im Maschinenbau werden Materialien und Bauteile eingesetzt, die eine hohe innere Dämpfung aufweisen oder durch ihre Geometrie und Anordnung Schwingungsenergie effektiv ableiten. Die Auswahl hängt von Frequenzbereich, Temperatur, Bauraum und den geforderten Dämpfungsgraden ab.

Zu den am häufigsten verwendeten Elementen gehören:

• Elastomerlager und Gummimetallpuffer, die breitbandig wirken und einfach zu integrieren sind
• Hydraulische Dämpfer und Stoßdämpfer für höhere Kräfte und größere Hübe
• Tilgermassen, die auf eine spezifische Erregerfrequenz abgestimmt werden
• Viskoelastische Beschichtungen und Dämpfungsfolien, die auf Platten oder Gehäuse aufgebracht werden, um Körperschall zu reduzieren
• Faserverbundwerkstoffe mit eingebetteten Dämpfungsschichten, die im Leichtbau zunehmend an Bedeutung gewinnen

Die Materialauswahl beeinflusst auch das thermische Verhalten der Baugruppe. Elastomere verlieren bei tiefen Temperaturen an Elastizität und werden bei hohen Temperaturen weicher, was die Dämpfungseigenschaften verschiebt. Wer Schwingungsdämpfer für Anlagen in extremen Betriebsumgebungen auslegt, muss diesen Temperatureinfluss in der Auslegung berücksichtigen.

Wie CE-SYS Engineering bei der Auslegung von Schwingungsdämpfung unterstützt

CE-SYS Engineering berechnet und bewertet das dynamische Verhalten von Maschinen und Bauteilen mit numerischen Methoden, die direkt auf die Anforderungen der Anlagenplanung zugeschnitten sind. Das Leistungsangebot im Bereich Schwingungsanalyse umfasst konkret:

• Modalanalysen zur Bestimmung von Eigenfrequenzen und kritischen Schwingungsformen
• Harmonische und transiente FEM-Berechnungen unter realen Betriebslasten
• Topologieoptimierung von Bauteilen, um Masse und Steifigkeit so zu verteilen, dass Resonanzprobleme konstruktiv vermieden werden
• Bewertung von Dämpfungsmaßnahmen und Auslegung von Tilgern oder Isolierelementen auf Basis simulierter Frequenzgänge

Ergänzend werden für spezifische Berechnungsaufgaben maßgeschneiderte Erweiterungen innerhalb der ANSYS Workbench entwickelt, die wiederkehrende Analysen automatisieren und die Auswertung beschleunigen. Technische Projektleiter erhalten damit belastbare Aussagen über das Schwingungsverhalten ihrer Anlage, bevor Prototypen oder Umbauten realisiert werden. Nehmen Sie Kontakt zu CE-SYS Engineering auf, um Ihr Schwingungsproblem gemeinsam zu analysieren.
