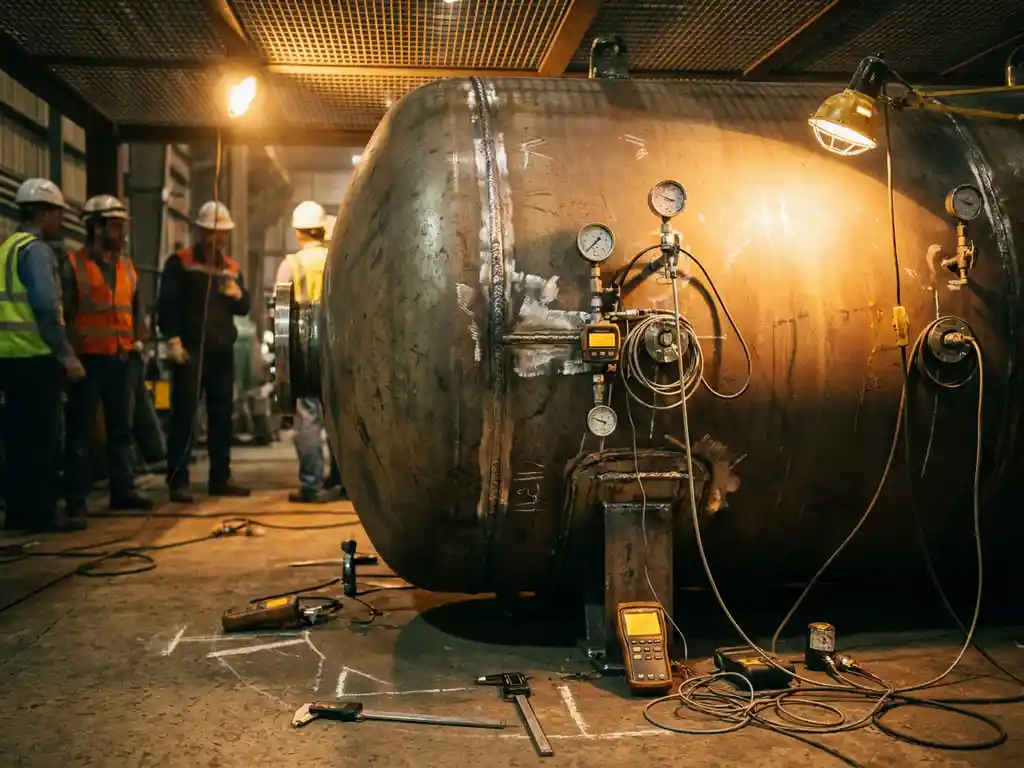

Wer einen Tank konstruiert oder abnehmen lässt, steht vor einer zentralen Frage: Welche Kräfte und Einwirkungen muss die Struktur tatsächlich aushalten? Die Antwort darauf ist selten trivial. Je nach Einsatzbereich, Füllmedium und Betriebsbedingungen ergibt sich ein komplexes Zusammenspiel verschiedener Lastfälle, das bei der Tankberechnung vollständig erfasst werden muss. Wer einzelne Einwirkungen übersieht oder unterschätzt, riskiert Versagen, Leckagen oder kostspielige Nachbesserungen.
Die Tankberechnung ist ein zentrales Werkzeug im Maschinenbau, um Behälterkonstruktionen sicher, wirtschaftlich und normkonform auszulegen. Dabei geht es nicht nur um den Innendruck, sondern um ein breites Spektrum an Belastungen, die im Betrieb gleichzeitig auftreten können.
Statische und dynamische Lasten im Überblick
Statische Belastungen sind jene Kräfte, die dauerhaft oder quasi dauerhaft auf den Tank einwirken. Dazu gehören das Eigengewicht des Behälters, der hydrostatische Druck des Füllmediums sowie der Betriebsinnendruck. Gerade bei großvolumigen Tanks kann der Flüssigkeitsdruck am Tankboden erhebliche Wandspannungen erzeugen, die bei der Auslegung nicht vernachlässigt werden dürfen.
Dynamische Belastungen entstehen durch zeitlich veränderliche Einwirkungen. Typische Beispiele sind Druckschwankungen im Betrieb, Schwingungen durch angeschlossene Aggregate, Transportbeanspruchungen oder seismische Lasten. Besonders kritisch sind zyklische Belastungen, weil sie Ermüdungsschäden verursachen können, die sich schleichend entwickeln und bei rein statischer Betrachtung unsichtbar bleiben. Eine vollständige Analyse statischer und dynamischer Belastungen ist deshalb Grundvoraussetzung für eine tragfähige Auslegung.
Thermische und korrosive Einwirkungen auf Tankstrukturen
Neben mechanischen Lasten spielen thermische Einwirkungen eine wesentliche Rolle. Temperaturschwankungen führen zu Wärmedehnungen, die in der Tankstruktur Zwangsspannungen erzeugen können, insbesondere wenn Anschlusspunkte oder Stützkonstruktionen die freie Ausdehnung behindern. Bei Tanks, die heiße oder tiefkalte Medien führen, muss die temperaturabhängige Veränderung der Werkstoffkennwerte in der Berechnung berücksichtigt werden.
Korrosion ist kein mechanischer Lastfall im klassischen Sinne, hat aber direkten Einfluss auf die effektive Wandstärke und damit auf die Tragfähigkeit. Regelwerke schreiben daher häufig Korrosionszuschläge vor, die bei der Wanddickenauslegung einzuplanen sind. Wer diese Zuschläge zu gering ansetzt, unterschätzt die tatsächliche Schwächung des Querschnitts über die Lebensdauer des Behälters.
Normative Grundlagen: Welche Regelwerke gelten?
Die Tankberechnung und Druckbehälterberechnung folgt in Europa einem klar definierten normativen Rahmen. Maßgeblich ist zunächst die Druckgeräterichtlinie (DGRL 2014/68/EU), die für Druckbehälter ab bestimmten Druckgrenzen gilt und die Anforderungen an Auslegung, Herstellung und Konformitätsbewertung festlegt.
Für die konkrete Berechnung kommen je nach Anwendungsfall verschiedene harmonisierte Normen zum Einsatz. Die EN 13445 regelt unbefeuerte Druckbehälter und enthält detaillierte Vorgaben zu Wanddicken, Ausschnitten und Schweißnähten. Für Lagertanks im chemischen Bereich ist die EN 14015 relevant, für Fahrzeugtanks gelten wiederum andere Vorschriften. Internationale Projekte erfordern oft den Rückgriff auf den ASME Boiler and Pressure Vessel Code. Welches Regelwerk anzuwenden ist, hängt von Medium, Druck, Temperatur, Volumen und dem Zielmarkt ab.
FEM-Simulation als Methode zur Lastanalyse
Analytische Berechnungsverfahren stoßen bei komplexen Tankgeometrien schnell an ihre Grenzen. Sobald Ausschnitte, Stutzen, Verstärkungsplatten oder unregelmäßige Geometrien ins Spiel kommen, liefert die Finite-Elemente-Methode (FEM) deutlich genauere Ergebnisse. Bei der FEM-Berechnung von Tanks wird die Struktur in ein Netz aus kleinen Elementen aufgeteilt, für die das Verhalten unter den definierten Lastfällen numerisch berechnet wird.
Das Verfahren erlaubt es, alle relevanten Lastfälle, also statische Drücke, thermische Lasten, Eigengewicht und dynamische Einwirkungen, in einem Modell zu kombinieren und deren Wechselwirkung zu analysieren. Spannungskonzentrationen an Schweißnähten, Stutzeneinleitungen oder Querschnittsübergängen lassen sich so frühzeitig erkennen. Auf Basis der Ergebnisse können konstruktive Anpassungen gezielt vorgenommen werden, bevor ein Prototyp gebaut oder ein Bauteil gefertigt wird. Für Behälter mit großen Ausschnitten oder komplexen Lastszenarien ist die FEM-Simulation heute methodischer Standard.
Häufige Fehler bei der Lastfallermittlung
Ein verbreiteter Fehler ist die Beschränkung auf den Betriebsinnendruck als einzigen Lastfall. In der Praxis treten Druckprüfungen, Leerzustände, Befüll- und Entleervorgänge sowie Transportzustände als eigenständige Lastfälle auf, die jeweils eigene Beanspruchungen erzeugen. Wer nur den Normalbetrieb berechnet, übersieht möglicherweise, dass der Prüfdruck die maßgebende Belastung darstellt.
Unterschätzt werden auch Lagerreaktionen und Aufstandskräfte. Ein Tank, der auf Sätteln oder Stützen aufliegt, erfährt an diesen Punkten lokale Biegespannungen, die in einer reinen Druckbehälterberechnung nicht automatisch erfasst werden. Ähnliches gilt für Rohranschlusskräfte: Wenn angeschlossene Rohrleitungen Kräfte und Momente in den Tank einleiten, müssen diese als externe Lasten in der Berechnung berücksichtigt werden. Solche Details entscheiden in der Praxis oft über Erfolg oder Nacharbeit.
Tankberechnung in der Praxis: Vorgehen bei CE-SYS
CE-SYS Engineering unterstützt Unternehmen bei der vollständigen Auslegung und Nachweisführung von Tanks und Druckbehältern. Das Leistungsangebot im Bereich FEM-Berechnung und Strukturanalyse umfasst dabei alle relevanten Aspekte der Tankberechnung:
- Ermittlung und Kombination aller relevanten Lastfälle (statisch, dynamisch, thermisch)
- Spannungsnachweise und Verformungsanalysen nach EN 13445, EN 14015 und ASME
- FEM-Berechnungen für Behälter mit Ausschnitten, Stutzen und komplexen Geometrien
- Nachweisführung gegenüber Behörden und Prüfstellen
- Konstruktive Optimierung auf Basis der Berechnungsergebnisse
Die Berechnungen werden von erfahrenen Ingenieuren durchgeführt, die sowohl die normativen Anforderungen als auch die praktischen Gegebenheiten im Maschinenbau kennen. Wer eine Tankberechnung benötigt oder eine bestehende Auslegung überprüfen lassen möchte, findet bei CE-SYS einen kompetenten Ansprechpartner. Informationen zu den Berechnungsleistungen von CE-SYS sowie die Möglichkeit zur direkten Kontaktaufnahme sind auf der Website verfügbar. Für projektspezifische Fragen steht das Team über das Kontaktformular zur Verfügung.
