Wie funktioniert die Auslegung eines Druckbehälters nach Norm?

Michael · 05 Aug. 2026

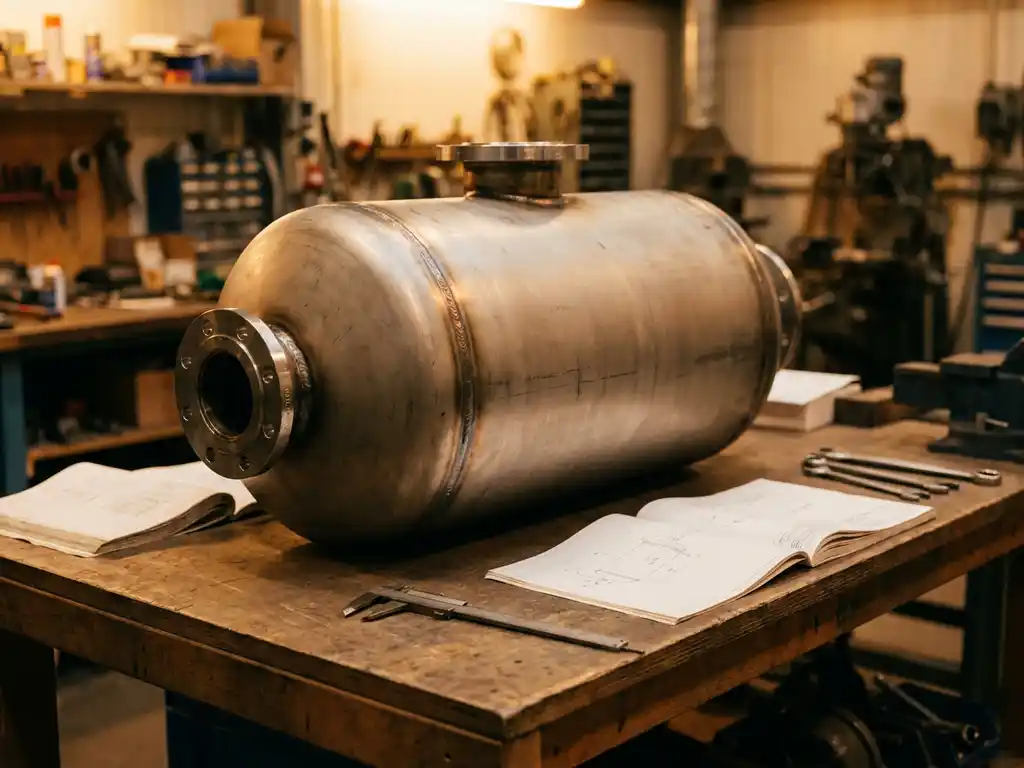

Die Auslegung eines Druckbehälters ist kein freier Entwurfsprozess, sondern ein streng geregeltes Verfahren, das technische Sorgfalt mit normativen Anforderungen verbindet. Wer einen Druckbehälter nach Norm konstruieren will, muss Regelwerke kennen, Berechnungsverfahren beherrschen und die Konformitätsbewertung von Anfang an mitdenken. Fehler in der frühen Auslegungsphase können nicht nur kostspielige Nacharbeiten verursachen, sondern auch die Zulassung gefährden.

Dieser Beitrag erklärt, wie die normenkonforme Druckbehälterauslegung strukturiert ist, welche Normen und Richtlinien dabei eine Rolle spielen und worauf Konstrukteure in der Praxis besonders achten müssen.

Welche Normen und Richtlinien gelten für Druckbehälter?

Für Druckbehälter, die innerhalb der Europäischen Union in Verkehr gebracht werden, bildet die Druckgeräterichtlinie PED 2014/68/EU den verbindlichen Rechtsrahmen. Sie legt fest, welche grundlegenden Sicherheitsanforderungen ein Druckgerät erfüllen muss, und bestimmt das erforderliche Konformitätsbewertungsverfahren in Abhängigkeit von der Gefährdungskategorie.

Neben der Richtlinie selbst kommen harmonisierte technische Normen ins Spiel, die konkrete Berechnungs- und Konstruktionsregeln enthalten. Die wichtigsten im deutschsprachigen Raum sind das AD 2000 Merkblatt (ein bewährtes deutsches Regelwerk mit detaillierten Berechnungsvorschriften) und die europäische Norm EN 13445 für unbefeuerte Druckbehälter. Wer nach EN 13445 vorgeht, kann die Konformitätsvermutung gegenüber der PED in Anspruch nehmen. Das AD 2000 Merkblatt genießt zwar keine formale Harmonisierung, wird aber in Deutschland nach wie vor breit akzeptiert und angewendet.

Für besondere Einsatzbereiche, etwa in der Chemie oder im Energiesektor, können zusätzlich branchenspezifische Regelwerke wie die ASME-Normen oder die Betriebssicherheitsverordnung (BetrSichV) relevant sein. Welches Regelwerk letztlich maßgebend ist, hängt vom Einsatzland, dem Fluid und der Gefährdungsklasse ab.

Einstufung des Druckbehälters nach Gefährdungspotenzial

Bevor eine einzige Wanddicke berechnet wird, muss der Druckbehälter in eine Gefährdungskategorie eingestuft werden. Die PED 2014/68/EU unterscheidet vier Kategorien (I bis IV), wobei Kategorie IV die höchsten Anforderungen stellt.

Die Einstufung ergibt sich aus zwei zentralen Parametern: dem maximal zulässigen Betriebsdruck (PS) und dem Volumen des Behälters, kombiniert mit der Fluidgruppe. Gase und Dämpfe werden dabei strenger bewertet als Flüssigkeiten, weil ihr Gefährdungspotenzial bei einem Versagen deutlich höher ist. Ein kleiner Druckluftbehälter mit 10 bar fällt in eine andere Kategorie als ein großer Ammoniakbehälter mit vergleichbarem Druck.

Die Kategorie entscheidet unmittelbar darüber, welches Konformitätsbewertungsmodul anzuwenden ist und ob eine benannte Stelle (Notified Body) einbezogen werden muss. Für Kategorie I genügt in der Regel eine Eigenprüfung des Herstellers, während Kategorie IV eine vollständige Baumusterprüfung durch eine benannte Stelle erfordert. Diese Weichenstellung am Anfang des Projekts hat direkte Auswirkungen auf Zeitplan und Kosten.

Berechnung von Wanddicke, Druck und Beanspruchung

Die Druckbehälterberechnung beginnt mit der Ermittlung der erforderlichen Wanddicke. Grundlage ist die Kesselformel, die den Zusammenhang zwischen Innendruck, Behälterdurchmesser, Wanddicke und zulässiger Spannung herstellt. Das AD 2000 Merkblatt und die EN 13445 liefern jeweils eigene Berechnungsformeln, die zu ähnlichen, aber nicht identischen Ergebnissen führen können.

Neben dem reinen Innendruck müssen weitere Lastfälle berücksichtigt werden: Eigengewicht, Wind- und Schneelasten bei Außenaufstellung, thermische Ausdehnung, Druckstöße und gegebenenfalls seismische Beanspruchungen. Besonderes Augenmerk gilt Ausschnitten, Stutzen und Anschlussbereichen, weil dort Spannungskonzentrationen auftreten, die die einfache Formelrechnung nicht vollständig abbildet. Für solche Bereiche ist eine weitergehende Berechnung, oft mithilfe der Finite-Elemente-Methode, notwendig.

Ein weiterer relevanter Parameter ist der Prüfdruck, der in der Regel 1,25 bis 1,43-mal höher liegt als der zulässige Betriebsdruck. Die Wanddicke muss so ausgelegt sein, dass der Behälter auch unter Prüfbedingungen keine unzulässigen plastischen Verformungen zeigt.

Werkstoffauswahl und Schweißnahtfaktoren

Der Werkstoff beeinflusst die Druckbehälterkonstruktion auf mehreren Ebenen gleichzeitig: Er bestimmt die zulässige Spannung, die Korrosionsbeständigkeit, die Schweißbarkeit und die Einsatztemperaturgrenzen. Typische Werkstoffe für Druckbehälter sind unlegierte und niedriglegierte Stähle wie P265GH oder P355GH, austenitische Edelstähle für aggressive Medien sowie Aluminium- und Nickellegierungen für Sonderanwendungen.

Die zulässige Spannung wird aus der Streckgrenze oder Zugfestigkeit des Werkstoffs unter Berücksichtigung eines Sicherheitsbeiwertes abgeleitet. Dabei gilt: Je höher die Betriebstemperatur, desto stärker sinken die Festigkeitskennwerte, was die erforderliche Wanddicke erhöht. AD 2000 und EN 13445 stellen Werkstofftabellen bereit, die temperaturabhängige Kennwerte für zugelassene Werkstoffe enthalten.

Schweißnähte spielen eine besondere Rolle, weil sie in der Regel nicht dieselbe Festigkeit aufweisen wie das Grundmaterial. Der Schweißnahtfaktor (auch Nahtfaktor oder z-Wert genannt) reduziert die zulässige Spannung im Nahtbereich und liegt je nach Prüfumfang zwischen 0,7 und 1,0. Ein höherer Prüfumfang (mehr Röntgen- oder Ultraschallprüfungen) erlaubt einen günstigeren Nahtfaktor und damit eine geringere Wanddicke, erhöht aber den Prüfaufwand.

Typische Fehler bei der normenkonformen Auslegung

Selbst erfahrene Konstrukteure stoßen bei der Druckbehälterauslegung auf wiederkehrende Fehlerquellen. Ein häufiges Problem ist die unvollständige Lastfallbetrachtung: Wenn nur der Auslegungsdruck berücksichtigt wird, aber keine Temperaturwechsel, Schwingungen oder externe Kräfte aus Rohrleitungen, kann die tatsächliche Beanspruchung im Betrieb die Auslegung deutlich überschreiten.

Ein weiterer typischer Fehler betrifft die Stutzenauslegung. Stutzen verändern den Kraftfluss im Behältermantel erheblich, und ihre Verstärkung muss rechnerisch nachgewiesen werden. Wird dieser Nachweis vernachlässigt oder nur überschlägig geführt, entstehen lokale Schwachstellen, die im Betrieb zu Rissen führen können. Ähnliches gilt für Flanschverbindungen, bei denen Dichtigkeit und Festigkeit gemeinsam nachgewiesen werden müssen.

Auch bei der Werkstoffwahl unterlaufen Fehler: Wenn ein Werkstoff nicht im Regelwerk gelistet ist oder keine ausreichende Zähigkeit bei Tieftemperatur nachgewiesen hat, kann er für den jeweiligen Anwendungsfall unzulässig sein, selbst wenn seine Festigkeit auf dem Papier ausreicht. Unsere Ingenieurleistungen zeigen, wie eine systematische Prüfung dieser Parameter von Anfang an Nacharbeiten verhindert.

Dokumentation und Konformitätsbewertung bis zur CE-Kennzeichnung

Die technische Auslegung allein reicht nicht aus, um einen Druckbehälter in Betrieb nehmen zu dürfen. Die PED 2014/68/EU verlangt eine vollständige Konformitätsbewertung, deren Ergebnis in der CE-Kennzeichnung sichtbar wird.

Zum Pflichtumfang der technischen Dokumentation gehören die Auslegungsberechnungen, Werkstoffnachweise, Schweißanweisungen (WPS), Schweißerqualifikationen, Prüfprotokolle und die Risikobeurteilung. Hinzu kommt die EG-Konformitätserklärung, mit der der Hersteller bestätigt, dass das Gerät den grundlegenden Sicherheitsanforderungen entspricht.

Je nach Kategorie ist eine benannte Stelle in das Verfahren einzubeziehen. Diese prüft entweder die Auslegungsunterlagen (Baumusterprüfung), überwacht die Fertigung oder nimmt beides vor. Die CE-Kennzeichnung darf erst angebracht werden, wenn alle vorgeschriebenen Schritte abgeschlossen sind und die zugehörige Dokumentation vollständig vorliegt. Wer die Dokumentation als nachgelagerten Schritt betrachtet, unterschätzt den Aufwand erheblich, denn viele Nachweise müssen fertigungsbegleitend erstellt werden und lassen sich im Nachhinein kaum vollständig rekonstruieren.

Die Betriebsanleitung ist ebenfalls Bestandteil der Konformitätsbewertung. Sie muss Angaben zu zulässigem Betriebsdruck, Temperaturbereich, Prüfintervallen und Außerbetriebnahme enthalten und in der Sprache des Verwenderlandes verfasst sein.

Wie CE-SYS Engineering bei der Druckbehälter Auslegung unterstützt

CE-SYS Engineering begleitet Unternehmen durch den gesamten Auslegungsprozess, von der Einstufung nach PED bis zur abgeschlossenen Konformitätsdokumentation. Das Leistungsangebot umfasst konkret:

Normenkonforme Wanddickenberechnung nach AD 2000 Merkblatt und EN 13445
FEM-Berechnung für Behälter mit Ausschnitten, Stutzen und komplexen Lastfällen, einschließlich Spannungsnachweise nach europäischen Regelwerken
Werkstoffbewertung und Nachweis der Schweißnahtqualität
Erstellung der technischen Dokumentation und Unterstützung bei der Konformitätsbewertung
Überprüfung bestehender Auslegungen auf Normkonformität und Optimierungspotenzial

Die Ingenieure bringen Erfahrung aus zahlreichen Druckbehälterprojekten unterschiedlicher Branchen mit und arbeiten mit gängigen CAE-Werkzeugen, darunter ANSYS, um auch komplexe Geometrien zuverlässig zu berechnen. Wer ein konkretes Projekt hat oder eine bestehende Auslegung überprüfen lassen möchte, kann direkt Kontakt aufnehmen und die Anforderungen besprechen.
