Eine Rohrleitungsklasse (auch Piping Class genannt) ist ein technisches Dokument, das alle relevanten Anforderungen an Rohrleitungen innerhalb eines definierten Druck- und Temperaturbereichs verbindlich festlegt. Sie bündelt Normen, Werkstoffe, Druckstufen und zulässige Komponenten in einer einzigen Spezifikation, die für einen bestimmten Anwendungsbereich gilt. Die folgenden Abschnitte beantworten die wichtigsten Fragen, die technische Projektleiter in der Anlagenplanung dazu stellen.
Welche Normen und Druckstufen legt eine Rohrleitungsklasse fest?
Eine Rohrleitungsklasse nach DIN EN legt fest, welche Normen für Rohre, Formstücke, Flansche und Armaturen gelten, und definiert die maximal zulässigen Betriebsdrücke in Abhängigkeit von der Betriebstemperatur. Die Druckstufe, ausgedrückt als Nenndruck (PN), bestimmt dabei die mechanischen Mindestanforderungen an alle Komponenten innerhalb der Klasse.
Zu den typischen Normen, auf die eine Rohrleitungsklasse nach DIN verweist, gehören DIN EN 13480 für metallische Industrierohrleitungen, DIN EN 1092 für Flansche sowie produktspezifische Werkstoffnormen. Die Druckstufen reichen üblicherweise von PN 6 bis PN 400, wobei jede Stufe eine definierte Druckbelastbarkeit bei einer Referenztemperatur von 20 °C beschreibt. Steigt die Betriebstemperatur, sinkt der zulässige Betriebsdruck entsprechend den Werkstoffkennwerten.
Die Rohrleitungsklasse schafft damit einen verbindlichen Rahmen, der sicherstellt, dass alle Komponenten eines Systems aufeinander abgestimmt sind und gemeinsam die geforderten Sicherheitsanforderungen erfüllen.
Was sind die typischen Bestandteile einer Rohrleitungsklasse?
Eine vollständige Rohrleitungsspezifikation enthält den Gültigkeitsbereich (Druck, Temperatur, Medium), die zulässigen Werkstoffe, die Nennweitenreihen, die zugelassenen Komponenten mit ihren jeweiligen Normen sowie Vorgaben zu Verbindungsarten und Prüfanforderungen.
Im Einzelnen umfasst eine Rohrleitungsklasse in der Regel folgende Elemente:
- Geltungsbereich mit maximalem Betriebsdruck und Betriebstemperatur
- Werkstoffangaben für Rohre, Schweißnähte und Dichtungen
- Zugelassene Nennweiten und Wanddickenreihen

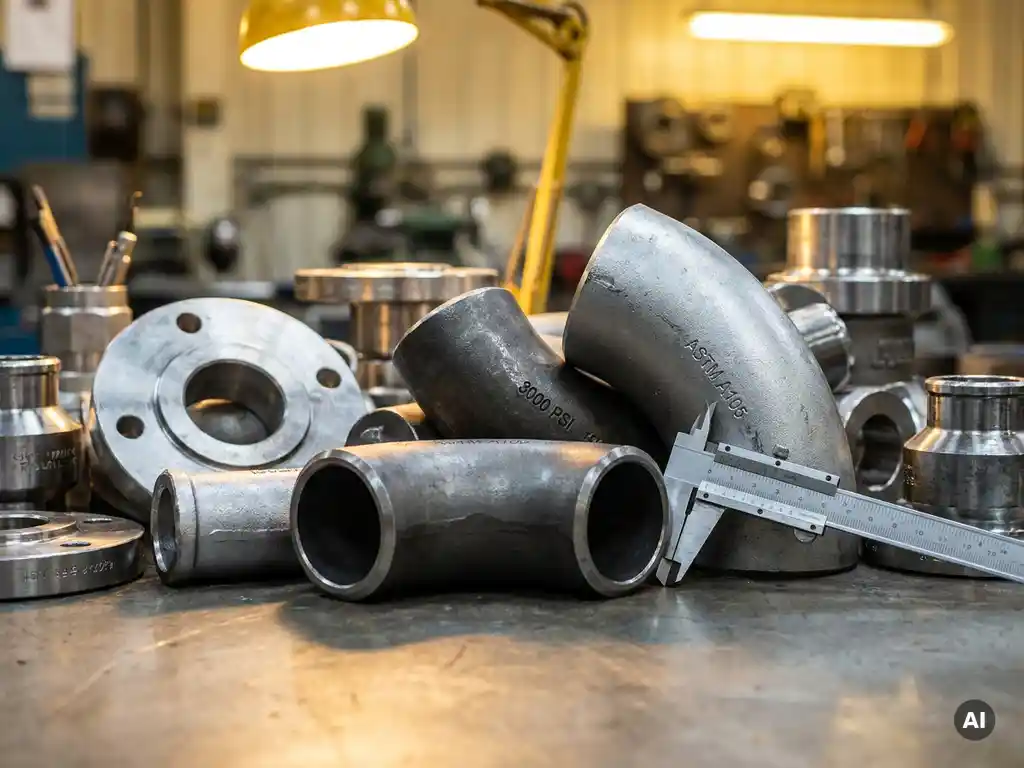

- Komponentenliste mit Norm, Druckstufe und Ausführung für Flansche, Bögen, T-Stücke und Armaturen
- Verbindungsart (geschweißt, geflanscht, gewindeverbunden)
- Prüf- und Dokumentationsanforderungen
Diese Struktur macht die Rohrleitungsklasse zum zentralen Referenzdokument für Planung, Beschaffung und Montage. Jeder Beteiligte, vom Konstrukteur bis zum Einkäufer, arbeitet auf Basis derselben Spezifikation, was Fehler durch Medienbrüche oder abweichende Komponentenauswahl vermeidet.
Wie unterscheiden sich PN- und ASME-Druckstufen in der Rohrleitungsklasse?
PN-Druckstufen folgen dem europäischen DIN-EN-System und geben den Nenndruck in bar bei 20 °C an, während ASME-Druckstufen (Class 150 bis Class 2500) dem amerikanischen Regelwerk ASME B16.5 entstammen und den zulässigen Druck in Abhängigkeit von Werkstoffgruppe und Temperatur tabellarisch definieren. Beide Systeme sind nicht direkt ineinander umrechenbar.
Ein wesentlicher Unterschied liegt in der Systematik: Die PN-Stufe ist ein Kennwert, der die Bauteilauslegung beschreibt, aber nicht automatisch den zulässigen Betriebsdruck bei erhöhten Temperaturen angibt. Die ASME-Class hingegen ist an Druck-Temperatur-Tabellen geknüpft, die je nach Werkstoffgruppe variieren. Eine Class-300-Armatur aus Kohlenstoffstahl hat daher bei 300 °C einen anderen zulässigen Betriebsdruck als dieselbe Armatur aus legiertem Stahl.
Für internationale Projekte oder Anlagen, die nach amerikanischen Standards gebaut werden, muss die Rohrleitungsspezifikation klar angeben, welchem Regelwerk sie folgt. Eine Mischung beider Systeme innerhalb einer Rohrleitungsklasse ist technisch unzulässig und führt zu Inkompatibilitäten bei Flanschen und Armaturen.
Wann muss eine neue Rohrleitungsklasse erstellt oder angepasst werden?
Eine neue Rohrleitungsklasse wird immer dann benötigt, wenn sich Betriebsdruck, Betriebstemperatur oder das zu führende Medium außerhalb des Gültigkeitsbereichs einer bestehenden Klasse bewegen. Auch ein Werkstoffwechsel, etwa wegen erhöhter Korrosionsanforderungen, macht eine Anpassung oder Neuerstellung erforderlich.
Typische Auslöser für eine Überarbeitung sind:
- Änderung der Prozessbedingungen, zum Beispiel höherer Betriebsdruck durch Anlagenmodifikation
- Einsatz eines neuen Mediums mit anderen Korrosions- oder Temperatureigenschaften
- Aktualisierung der zugrunde liegenden Normen, die bestehende Komponentenangaben ungültig machen
- Erweiterung der Anlage auf Nennweiten, die in der bestehenden Klasse nicht enthalten sind
- Anforderungen aus einer neuen Zulassung oder Behördenauflage
In der Praxis empfiehlt es sich, Rohrleitungsklassen als lebende Dokumente zu behandeln und sie im Rahmen des Änderungsmanagements systematisch zu versionieren. Jede Änderung muss nachvollziehbar dokumentiert werden, da sie Auswirkungen auf Beschaffung, Montage und Prüfung haben kann.
Wie wird eine Rohrleitungsklasse in der Anlagenplanung praktisch angewendet?
In der Anlagenplanung wird jeder Rohrleitungsstrang anhand seiner Betriebsbedingungen einer Rohrleitungsklasse zugeordnet. Diese Zuordnung erfolgt im Rohrleitungs- und Instrumentierungsfließbild (R&I-Fließbild) und steuert anschließend die gesamte Komponentenauswahl in der isometrischen Planung und der Materialdisposition.
Der Ablauf folgt einem klaren Muster: Zunächst werden die Betriebsparameter je Prozessstrang aus dem Verfahrensfließbild übernommen. Auf dieser Basis wird die passende Rohrleitungsklasse ausgewählt oder neu erstellt. Im nächsten Schritt werden alle Bauteile dieses Strangs ausschließlich aus der Komponentenliste der zugeordneten Klasse entnommen, was die Beschaffung standardisiert und Planungsfehler reduziert.
Abweichungen von der Rohrleitungsklasse, etwa wegen Platzmangels oder besonderer Einbausituationen, müssen technisch begründet und formal genehmigt werden. Sie werden als Ausnahmeregelungen dokumentiert und dürfen nicht zur Regel werden, da sie die Systemintegrität gefährden können.
Für Projektleiter ist die konsequente Anwendung der Rohrleitungsklasse auch ein Werkzeug zur Kostenkontrolle: Standardisierte Komponenten sind einfacher zu beschaffen, lagerbar und im Wartungsfall schneller verfügbar als Sonderteile.
Wie CE-SYS Engineering bei der Rohrleitungsauslegung unterstützt
Die Auswahl und Anwendung einer Rohrleitungsklasse endet nicht bei der Dokumentation, sondern hat direkte Auswirkungen auf die mechanische Integrität der gesamten Anlage. CE-SYS Engineering unterstützt technische Projektleiter dabei, Rohrleitungssysteme rechnerisch abzusichern und normgerecht nachzuweisen:
- FEM-Berechnungen für Rohrleitungskomponenten und Behälter unter statischer und dynamischer Belastung
- Spannungsnachweise und Verformungsanalysen nach europäischen Regelwerken wie DIN EN 13480
- Identifikation von Schwachstellen in bestehenden Auslegungen und Ableitung konstruktiver Optimierungen
- Nachweisführung bei Sonderbauteilen oder Ausnahmen von der Rohrleitungsklasse
Wenn Ihre Anlage neue Betriebsbedingungen erfordert oder eine bestehende Rohrleitungsklasse rechnerisch abgesichert werden muss, sprechen Sie direkt mit den Ingenieuren von CE-SYS Engineering. Über das Kontaktformular können Sie Ihre Anfrage schnell und unkompliziert einreichen.
