Was ist der Unterschied zwischen einem drucklosen und einem druckbeaufschlagten Behälter?

Michael ·

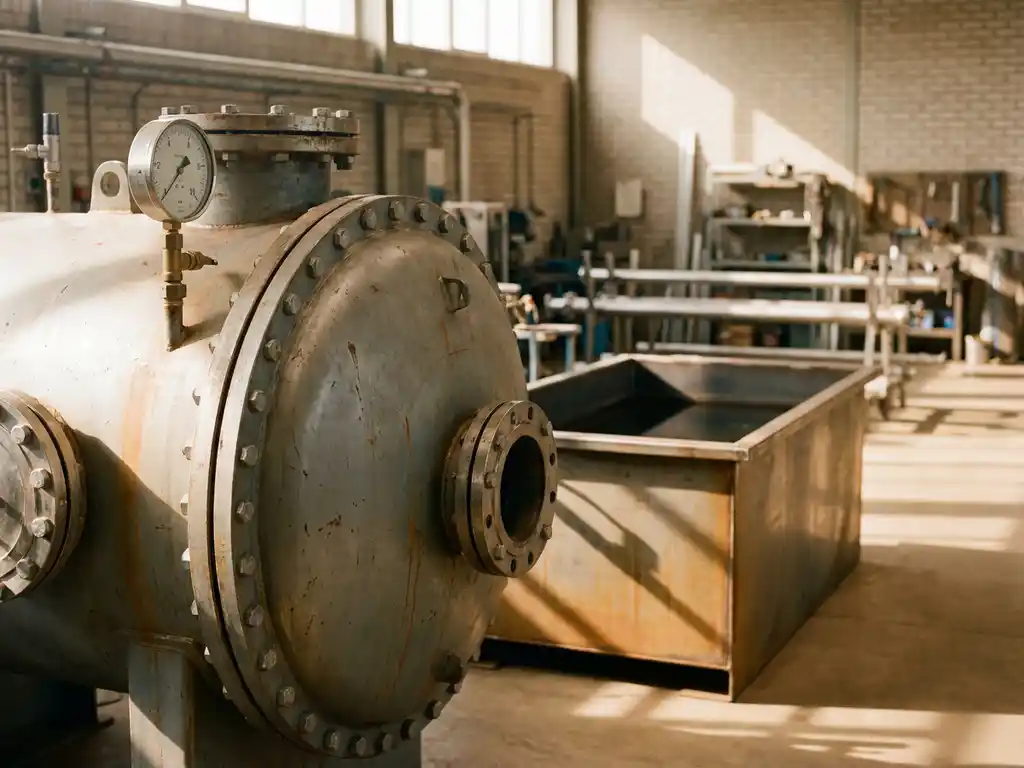

Industrieller Druckbehälter mit Manometer und Flanschverbindungen neben offenem Tank in einer Fabrikhalle.

Ob in der chemischen Industrie, im Anlagenbau oder in der Lebensmittelverarbeitung: Behälter gehören zu den meistgenutzten Baugruppen im Maschinenbau. Doch nicht jeder Behälter ist gleich konstruiert, berechnet oder zugelassen. Der wesentliche Unterschied liegt im Betriebsdruck. Ein druckloser Behälter arbeitet unter Umgebungsdruck oder mit minimalem Überdruck, während ein druckbeaufschlagter Behälter dauerhaft erhöhten Drücken standhalten muss. Diese Unterscheidung bestimmt nahezu alle Aspekte der Auslegung: von der Wandstärke über die Werkstoffwahl bis hin zur gesetzlichen Zulassung.

Der Begriff Druckbehälter ist dabei kein rein technischer Begriff, sondern auch ein rechtlich definierter Terminus. Wer einen Behälter im Maschinenbau falsch klassifiziert, riskiert nicht nur technische Mängel, sondern auch regulatorische Probleme. Dieser Beitrag erklärt die wesentlichen Unterschiede zwischen beiden Behältertypen und zeigt, worauf es bei der Auslegung ankommt.

Konstruktive Merkmale und Bauweise im Vergleich

Drucklose Behälter sind in ihrer Grundkonstruktion vergleichsweise einfach gehalten. Da sie keinen nennenswerten Innendruck aufnehmen müssen, reichen dünnere Wandstärken aus, und die Verbindungstechnik unterliegt weniger strengen Anforderungen. Typisch sind offene oder belüftete Bauformen, bei denen ein Druckausgleich mit der Umgebung stattfindet. Die Geometrie kann flexibel gestaltet werden, weil keine kritischen Spannungskonzentrationen durch Innendruck entstehen.

Druckbehälter hingegen erfordern eine deutlich aufwendigere Konstruktion. Wandstärken werden nach Berechnungsregeln ermittelt, die Innen- und Außendruck, Temperatur und Werkstoffkennwerte berücksichtigen. Schweißnähte müssen geprüft und klassifiziert werden, Öffnungen und Stutzen benötigen Verstärkungen, und die Geometrie folgt oft zylindrischen oder kugelförmigen Grundformen, weil diese den Innendruck besonders gleichmäßig aufnehmen. Auch Flanschverbindungen, Dichtungen und Sicherheitsventile sind integraler Bestandteil der Bauweise.

Normen und Zulassungsanforderungen für Druckbehälter

Die rechtliche Grundlage für Druckbehälter in Europa ist die Druckgeräterichtlinie 2014/68/EU (DGRL), die Anforderungen an Auslegung, Herstellung, Prüfung und Kennzeichnung definiert. Behälter werden in Kategorien eingeteilt, abhängig von Druck, Volumen und dem enthaltenen Medium. Ab bestimmten Grenzwerten ist eine Konformitätsbewertung durch eine benannte Stelle verpflichtend, bevor das Produkt in Verkehr gebracht werden darf.

Für die Berechnung selbst werden Regelwerke wie die AD 2000-Merkblätter (Deutschland), EN 13445 (harmonisierte europäische Norm für unbefeuerte Druckbehälter) oder ASME VIII (für internationale Projekte) herangezogen. Drucklose Behälter fallen in der Regel nicht unter diese strengen Vorgaben, müssen jedoch trotzdem den allgemeinen Anforderungen der Maschinenrichtlinie und den einschlägigen Werkstoff- und Schweißnormen entsprechen. Der Druckunterschied zwischen beiden Behältertypen schlägt sich damit direkt in der Zertifizierungspflicht nieder.

Belastungsszenarien und mechanische Beanspruchung

Das Belastungsbild eines Druckbehälters ist deutlich komplexer als das eines drucklosen Behälters. Neben dem statischen Innendruck treten thermische Spannungen auf, wenn Temperaturgradienten im Wandquerschnitt entstehen. Bei zyklisch wechselnden Drücken kommt Ermüdung hinzu, die eine Lebensdauerbetrachtung notwendig macht. Äußere Lasten durch Rohrleitungen, Windlasten oder Eigengewicht überlagern sich mit den druckbedingten Spannungen.

Drucklose Behälter sind primär durch ihr Eigengewicht, den Füllstand und gegebenenfalls durch Strömungskräfte des enthaltenen Mediums belastet. Diese Lasten sind in der Regel gut beherrschbar und erfordern keine tiefgreifende Festigkeitsberechnung nach Druckbehälterregelwerken. Sobald jedoch Schwingungen, Temperaturwechsel oder unerwartete Druckspitzen auftreten, verschwimmt die Grenze zur Druckbehälterauslegung, und eine genauere Analyse wird notwendig.

FEM-Simulation und Berechnung in der Behälterauslegung

Analytische Berechnungsverfahren nach Regelwerken stoßen schnell an Grenzen, sobald Geometrien von der Idealform abweichen. Große Ausschnitte, asymmetrische Lasten oder komplexe Stutzenanordnungen lassen sich mit klassischen Formeln nicht mehr zuverlässig bewerten. Hier kommt die Finite-Elemente-Methode (FEM) ins Spiel, die eine detaillierte Spannungsverteilung über die gesamte Behälterstruktur liefert.

Bei Druckbehältern erlaubt die FEM-Berechnung eine gezielte Nachweisführung nach EN 13445-3 Anhang C (direkte Routenanalyse) oder nach ASME VIII Division 2. Spannungskategorien wie Primär-, Sekundär- und Spitzenspannungen werden getrennt bewertet, was eine präzisere und oft materialsparendere Auslegung ermöglicht als konservative analytische Ansätze. Auch für drucklose Behälter lohnt sich eine FEM-gestützte Strukturanalyse, wenn die Geometrie komplex ist oder Schwachstellen identifiziert werden sollen, bevor ein Prototyp gefertigt wird.

Ein weiterer Vorteil der Simulation liegt in der Optimierung. Wandstärken können gezielt reduziert, Verstärkungsrippen effizient positioniert und Schweißnahtgeometrien bewertet werden, ohne dass teure physische Tests notwendig sind. Dies gilt für beide Behältertypen, ist aber bei Druckbehältern aufgrund der regulatorischen Nachweispflichten besonders relevant.

Typische Anwendungsfelder in der Industrie

Drucklose Behälter finden sich überall dort, wo Flüssigkeiten oder Schüttgüter gelagert, gemischt oder transportiert werden, ohne dass ein Überdruck erforderlich ist. Tanks in der Wasseraufbereitung, Vorratsbehälter in der Lebensmittelindustrie oder Sammelbehälter in Kläranlagen sind typische Beispiele. Auch Hydrauliköltanks in Werkzeugmaschinen zählen dazu, solange der Systemdruck nicht direkt auf den Behälter wirkt.

Druckbehälter sind in Branchen anzutreffen, in denen Prozesse unter erhöhtem Druck ablaufen: in der Petrochemie, der Pharmaindustrie, der Kraftwerkstechnik und im Bereich der Druckluftversorgung. Autoklaven, Wärmetauscher, Reaktoren und Druckluftbehälter sind klassische Vertreter. Mit der zunehmenden Verbreitung von Wasserstoff als Energieträger gewinnen Hochdruckbehälter für die Speicherung und den Transport von gasförmigem Wasserstoff stark an Bedeutung, was neue Anforderungen an Werkstoffe und Berechnungsmethoden stellt.

Kriterien für die Wahl des richtigen Behältertyps

Die Entscheidung zwischen einem drucklosen und einem druckbeaufschlagten Behälter ergibt sich zunächst aus dem Prozess selbst: Welcher Betriebsdruck ist erforderlich, und welches Medium wird gespeichert oder verarbeitet? Schon geringe Überdrücke können eine Klassifizierung als Druckbehälter nach DGRL auslösen, wenn das Volumen entsprechend groß ist. Daher lohnt es sich, die Druckverhältnisse im Betrieb frühzeitig genau zu definieren.

Weitere Kriterien sind die Betriebstemperatur, die chemische Beständigkeit des Werkstoffs gegenüber dem Medium, die geforderte Lebensdauer und die Wartungsfreundlichkeit. Bei Druckbehältern kommen die Kosten für Zulassung, Prüfung und Dokumentation hinzu. In manchen Fällen kann eine konstruktive Anpassung des Prozesses, etwa durch Druckreduzierung oder Umstellung auf ein anderes Verfahren, die Klassifizierung als Druckbehälter vermeiden und damit erhebliche Kosten und Aufwand sparen. Diese Abwägung sollte Teil der frühen Konzeptphase sein und nicht erst nach Abschluss der Konstruktion stattfinden.

Wie CE-SYS Engineering bei der Behälterauslegung unterstützt

Die korrekte Auslegung von Behältern, ob drucklos oder druckbeaufschlagt, erfordert ein Zusammenspiel aus Regelwerkkenntnissen, Werkstoffexpertise und numerischen Berechnungsmethoden. CE-SYS Engineering unterstützt Unternehmen in genau diesem Bereich mit einem klar strukturierten Leistungsangebot:

  • FEM-Berechnungen für Behälter mit komplexen Geometrien, großen Ausschnitten und asymmetrischen Lastfällen
  • Spannungsnachweise und Verformungsanalysen nach EN 13445, AD 2000 und ASME VIII
  • Lebensdauer- und Ermüdungsanalysen für zyklisch beanspruchte Druckbehälter
  • Konstruktive Optimierung zur Reduktion von Wandstärken und Materialkosten
  • Nachweisführung nach europäischen und internationalen Regelwerken für die Zulassungsdokumentation

Ob es um die Erstauslegung eines neuen Behälters oder die Überprüfung einer bestehenden Konstruktion geht: Das Ingenieurteam von CE-SYS Engineering analysiert Schwachstellen frühzeitig und leitet konkrete Optimierungsmaßnahmen ab. Nehmen Sie Kontakt auf, um Ihr Projekt zu besprechen und eine individuelle Einschätzung zu erhalten.
