Was ist bei der Schwingungsisolierung von Maschinenfundamenten zu beachten?

Michael · 12 Aug. 2026

Bei der Schwingungsisolierung von Maschinenfundamenten kommt es darauf an, die dynamischen Lasten einer Maschine so vom Untergrund zu entkoppeln, dass weder Gebäudestruktur noch benachbarte Anlagen in Mitleidenschaft gezogen werden. Die Auslegung hängt von der Erregerfrequenz der Maschine, der Masse des Fundaments und den Steifigkeitseigenschaften der gewählten Isolierelemente ab. Die folgenden Abschnitte beantworten die wichtigsten Fragen, die technische Projektleiter bei der Planung und Ausführung stellen.

Welche Schwingungsquellen belasten Maschinenfundamente am stärksten?

Die stärksten Belastungen entstehen durch rotierende und alternierende Massen in Maschinen, deren Unwuchten periodische Kräfte erzeugen. Typische Quellen sind Elektromotoren, Kompressoren, Pumpen, Pressen und Werkzeugmaschinen. Besonders kritisch sind Betriebszustände, in denen die Erregerfrequenz nah an der Eigenfrequenz des Fundament-Boden-Systems liegt.

Rotierende Maschinen wie Turbinen oder Zentrifugen erzeugen harmonische Erregerkräfte, deren Frequenz direkt mit der Drehzahl zusammenhängt. Hubkolbenmaschinen hingegen produzieren mehrere Harmonische gleichzeitig, was die Isolierung komplexer macht. Schlagwerke und Pressen verursachen impulsartige Stoßlasten, die ein breitbandiges Frequenzspektrum abdecken. Für die Planung des Fundaments bedeutet das: Die Erregerfrequenz muss zuerst bekannt sein, bevor eine sinnvolle Isolierungsstrategie entwickelt werden kann.

Wie funktioniert die Schwingungsisolierung bei Maschinenfundamenten?

Die Schwingungsisolierung bei Maschinenfundamenten beruht auf dem Prinzip der Frequenztrennung. Zwischen Maschine und Untergrund werden elastische Elemente eingebaut, deren Eigenfrequenz deutlich unterhalb der Betriebsfrequenz der Maschine liegt. Dadurch werden die dynamischen Kräfte gefiltert, bevor sie in die Gebäudestruktur eingeleitet werden.

Das Verhältnis von Erregerfrequenz zu Eigenfrequenz des isolierten Systems ist der entscheidende Parameter. Liegt dieses Verhältnis über dem Faktor 1,4, setzt eine messbare Isolierwirkung ein. Ab einem Verhältnis von etwa 3 bis 4 ist eine hohe Isoliereffektivität erreichbar. In der Resonanzzone selbst, also wenn Erreger- und Eigenfrequenz nahezu gleich sind, verstärkt das System die Schwingungen. Dieser Bereich muss beim Hochfahren der Maschine schnell durchfahren werden oder durch ausreichende Dämpfung beherrscht werden.

Dämpfung und Steifigkeit der Isolierelemente wirken gemeinsam. Hohe Dämpfung reduziert Resonanzamplituden, verschlechtert aber die Isolierwirkung im superkritischen Bereich. Die Auslegung ist daher immer ein Kompromiss, der auf die spezifische Maschine und deren Betriebsprofil abgestimmt sein muss.

Welche Isolierelemente eignen sich für welche Anwendung?

Die Wahl des Isolierelements richtet sich nach der Last, der Betriebsfrequenz und den zulässigen Verformungen. Für niederfrequente Maschinen eignen sich Stahlfederelemente, für mittelfrequente Anwendungen Elastomerlager und für hochfrequente Körperschallprobleme kommen Korkverbundplatten oder spezielle Mineralfasermatten zum Einsatz.

Stahlfederelemente ermöglichen sehr niedrige Eigenfrequenzen (unter 3 Hz) und tragen hohe statische Lasten. Sie sind langlebig, bieten aber von sich aus wenig innere Dämpfung.

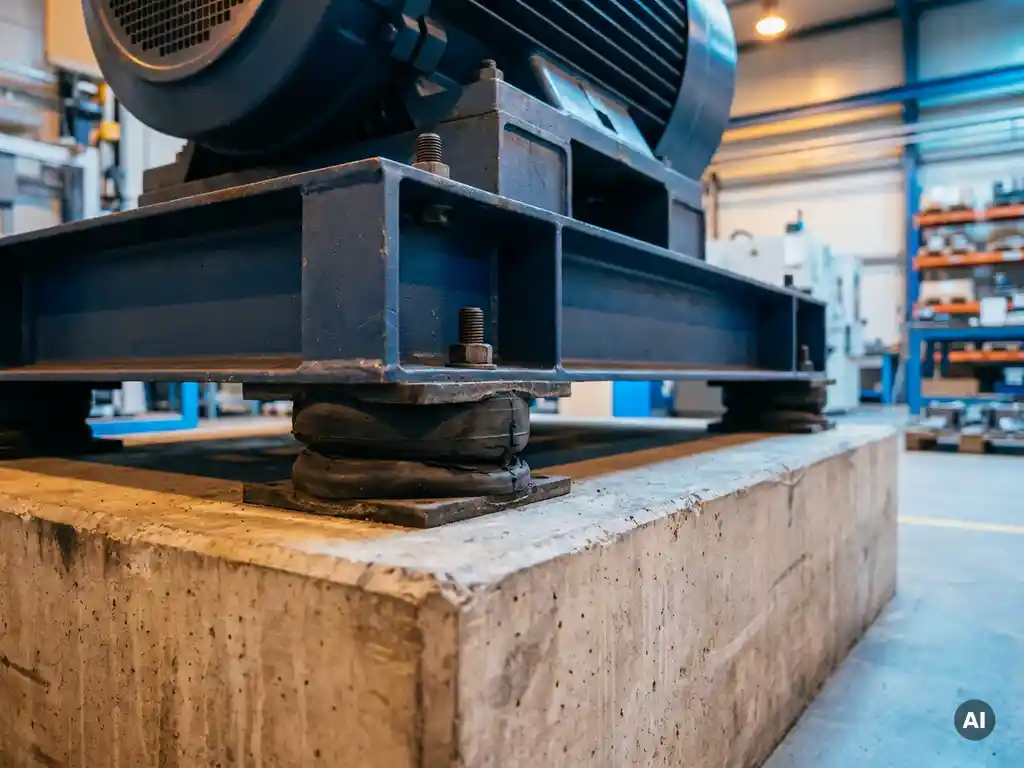

Elastomerlager aus Natur- oder Synthesekautschuk decken einen breiten Frequenzbereich ab und bringen konstruktionsbedingt eine moderate Dämpfung mit. Sie sind wartungsarm und einfach einzubauen.
Luftfedern erlauben eine aktive Anpassung der Eigenfrequenz durch Veränderung des Luftdrucks und sind besonders geeignet, wenn sich die Maschinenmasse im Betrieb ändert.
Korkverbund- und Mineralfaserplatten werden flächig unter Fundamentplatten verlegt und isolieren vorrangig im mittleren bis hohen Frequenzbereich. Sie eignen sich gut für Gebäudebauteile und leichte Maschinen.

Entscheidend ist, dass das statische Einsinken des Elements im Auslegungspunkt kontrolliert wird. Zu starke statische Verformung führt zu Kippproblemen, zu geringe Verformung bedeutet meist eine zu hohe Steifigkeit und damit eine schlechte Isolierwirkung.

Welche Berechnungsgrundlagen sind für die Auslegung entscheidend?

Für die Auslegung einer Schwingungsisolierung sind die Maschinenmasse inklusive Fundament, die Erregerfrequenz, die Erregerkräfte und die zulässige Schwingungsübertragung auf den Untergrund die zentralen Eingangsgrößen. Aus diesen Werten lässt sich die erforderliche Steifigkeit der Isolierelemente ableiten.

Die Eigenfrequenz des isolierten Systems ergibt sich aus der Gesamtmasse und der Federsteifigkeit. Für eine gezielte Isolierung muss die Eigenfrequenz mindestens um den Faktor 2 bis 3 unterhalb der niedrigsten Betriebsfrequenz der Maschine liegen. Bei Maschinen mit variablen Drehzahlen, etwa durch Frequenzumrichter, muss das gesamte Drehzahlspektrum betrachtet werden, nicht nur der Nennbetriebspunkt.

Normen wie DIN 4024 für Maschinenfundamente oder VDI 2062 für Schwingungsisolierung geben Orientierungswerte und Nachweisanforderungen vor. Für schwere oder dynamisch anspruchsvolle Maschinen reichen einfache Faustformeln jedoch nicht aus. Dann sind detaillierte dynamische Berechnungen erforderlich, die auch Koppelschwingungen zwischen verschiedenen Freiheitsgraden berücksichtigen.

Welche Fehler führen in der Praxis zu unwirksamer Schwingungsisolierung?

Der häufigste Fehler ist eine zu hohe Steifigkeit der Isolierelemente, sodass die Eigenfrequenz des Systems zu nah an der Erregerfrequenz liegt. Das Ergebnis ist keine Isolierung, sondern eine Verstärkung der Schwingungen. Daneben gibt es weitere typische Planungs- und Ausführungsfehler.

Schallbrücken durch starre Verbindungen, etwa Rohrleitungen oder Kabeltrassen ohne flexible Zwischenstücke, umgehen die elastische Lagerung und übertragen Körperschall direkt.
Eine ungleichmäßige Lastverteilung auf die Isolierelemente führt dazu, dass einzelne Elemente überlastet werden und ihre Steifigkeitseigenschaften verändern.
Die Betriebstemperatur wird bei der Elementauswahl vernachlässigt. Elastomere verändern ihre Steifigkeit mit der Temperatur erheblich, was die Auslegung im Nennpunkt hinfällig machen kann.
Fehlende Berücksichtigung von Anlaufvorgängen: Maschinen, die beim Hochfahren die Resonanzfrequenz des Systems durchlaufen, können in dieser Phase zu hohen Schwingungsamplituden führen, wenn keine ausreichende Dämpfung vorhanden ist.

Ein weiterer unterschätzter Punkt ist die Fundamentgeometrie selbst. Ein zu leichtes Fundament hat eine zu geringe Masse, um die dynamischen Kräfte zu begrenzen. Die Faustregel, dass das Fundament mindestens dreimal so schwer wie die Maschine sein sollte, gilt für viele Standardfälle als Ausgangspunkt, ist aber keine allgemeingültige Regel.

Wann ist eine FEM-Simulation der Maschinenfundamente notwendig?

Eine FEM-Simulation des Maschinenfundaments ist notwendig, wenn analytische Handrechenverfahren die Komplexität der Geometrie oder der Lasteinleitung nicht mehr abbilden können. Das gilt insbesondere für unregelmäßig geformte Fundamente, Fundamente mit großen Ausschnitten oder Anlagen mit mehreren gekoppelten Maschinen.

Konkret wird eine numerische Simulation erforderlich, wenn:

die Eigenfrequenzen des Fundaments selbst in den Bereich der Maschinenfrequenzen fallen und lokale Resonanzen zu erwarten sind,
die Spannungsverteilung im Beton oder in Stahlkonstruktionen unter dynamischer Last nachgewiesen werden muss,
mehrere Maschinen auf einem gemeinsamen Fundament betrieben werden und Wechselwirkungen zu bewerten sind,
die Isolierelemente in ihrer räumlichen Anordnung optimiert werden sollen, um Kippneigungen oder ungleichmäßige Lastverteilung zu vermeiden.

Mit einer modalen Analyse lassen sich die Eigenfrequenzen und Eigenformen des Gesamtsystems bestimmen. Eine anschließende harmonische Analyse zeigt, welche Amplituden bei den Betriebsfrequenzen auftreten. So lassen sich Schwachstellen im Entwurf identifizieren, bevor das Fundament gebaut wird, was nachträgliche und kostspielige Korrekturen vermeidet.

Wie CE-SYS Engineering bei der Auslegung von Maschinenfundamenten unterstützt

CE-SYS Engineering begleitet technische Projektleiter von der frühen Konzeptphase bis zum Festigkeitsnachweis. Die Leistungen im Bereich FEM-Berechnung und Strukturanalyse decken dabei genau die Anforderungen ab, die bei anspruchsvollen Fundamentprojekten entstehen:

Dynamische Strukturanalysen zur Bestimmung von Eigenfrequenzen und Resonanzverhalten des Fundament-Maschinen-Systems
Harmonische Analysen und Transientsimulationen zur Bewertung von Schwingungsamplituden im Betrieb
Spannungsnachweise unter statischer und dynamischer Last, auch für Fundamente mit komplexer Geometrie oder großen Ausschnitten
Nachweisführung nach DIN, VDI und europäischen Regelwerken
Auslegungsempfehlungen für Isolierelemente auf Basis der simulierten Systemdynamik
