Wie wird ein Traggestell für Anlagenkomponenten ausgelegt?

Michael · 10 Sep. 2026

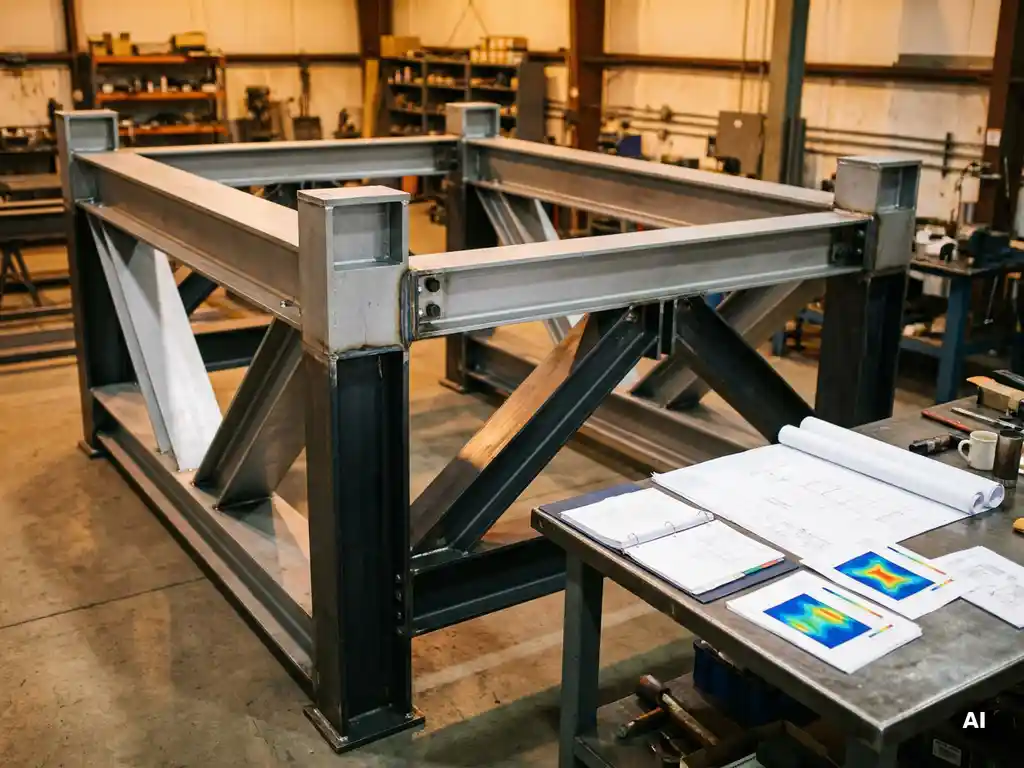

Ein Traggestell für Anlagenkomponenten wird ausgelegt, indem alle relevanten Lasten systematisch erfasst, die Tragstruktur mit geeigneten Berechnungsverfahren dimensioniert und die Konstruktion anhand geltender Normen nachgewiesen wird. Die Auslegung beginnt mit einer vollständigen Lastanalyse und mündet in einer rechnerisch abgesicherten Konstruktion, die Steifigkeit, Festigkeit und Montierbarkeit gleichermaßen berücksichtigt. Die folgenden Abschnitte gehen auf die zentralen Fragen ein, die technische Projektleiter bei der Traggestellauslegung beschäftigen.

Welche Lasten muss ein Traggestell aufnehmen können?

Ein Traggestell muss das Eigengewicht der aufgenommenen Anlagenkomponenten, dynamische Betriebslasten, Montagekräfte und gegebenenfalls Lasten aus Rohrleitungsanbindungen, Schwingungsanregungen oder Windeinwirkung aufnehmen. Welche Lastfälle maßgebend sind, hängt vom Aufstellort, dem Betriebsprofil und den angeschlossenen Maschinen ab.

In der Praxis unterscheidet man zwischen ständigen Lasten, also dem Eigengewicht der Konstruktion und der fest montierten Komponenten, und veränderlichen Lasten aus dem Betrieb. Letztere umfassen dynamische Kräfte rotierender Maschinen, Druckkräfte aus Rohrleitungssystemen und temporäre Montage- oder Wartungslasten. Für Außenanlagen kommen Wind- und Schneelasten nach den einschlägigen Normen hinzu.

Besonders unterschätzt werden häufig dynamische Wechsellasten aus Pumpen, Kompressoren oder Gebläsen. Diese können Resonanzphänomene in der Tragstruktur auslösen, wenn die Eigenfrequenzen des Gestells im Bereich der Anregungsfrequenzen liegen. Eine vollständige Lastfallmatrix, die alle Kombinationen aus Normal-, Anfahr- und Störbetrieb abbildet, ist deshalb Grundlage jeder belastbaren Auslegung.

Wie wird die Tragstruktur strukturmechanisch berechnet?

Die strukturmechanische Berechnung eines Traggestells erfolgt entweder analytisch über vereinfachte Balken- und Rahmenmodelle oder numerisch mittels der Finite-Elemente-Methode (FEM). Die FEM-Berechnung liefert detaillierte Spannungsverteilungen, Verformungen und Eigenfrequenzen und ist bei komplexen Geometrien oder dynamischen Lastfällen das Mittel der Wahl.

Analytische Ansätze eignen sich für überschaubare Strukturen mit klar definierten Lasteinleitungspunkten. Sie erlauben eine schnelle Vordimensionierung und eine Plausibilitätsprüfung numerischer Ergebnisse. Für Schweißkonstruktionen mit Kerbstellen, Ausschnitten oder unregelmäßigen Querschnitten reicht die analytische Methode allein jedoch nicht aus.

Bei der FEM-Berechnung von Tragkonstruktionen werden Spannungsnachweise nach dem Nennspannungskonzept oder dem Kerbspannungskonzept geführt, je nach Regelwerk und Schweißnahtklassifikation. Verformungsanalysen stellen sicher, dass zulässige Durchbiegungen unter Last nicht überschritten werden, was insbesondere bei präzisionskritischen Anlagenkomponenten relevant ist. Ergänzend liefert eine Modalanalyse die Eigenfrequenzen der Struktur, sodass Resonanzabstände zu den Betriebsdrehzahlen der aufgestellten Maschinen bewertet werden können.

Welche Normen und Richtlinien gelten für Traggestelle in der Anlagentechnik?

Für Traggestelle in der Anlagentechnik gelten je nach Anwendungsfall unterschiedliche Regelwerke. Im allgemeinen Stahlbau sind EN 1993 (Eurocode 3) und DIN 18800 maßgebend. Für drucktragende Bauteile oder Anlagen in überwachungsbedürftigen Bereichen kommen zusätzlich die Betriebssicherheitsverordnung und branchenspezifische Regelwerke zur Anwendung.

Die Maschinenrichtlinie 2006/42/EG ist dann relevant, wenn das Traggestell Bestandteil einer Maschine oder Anlage ist, die in den Europäischen Wirtschaftsraum in Verkehr gebracht wird. Sie fordert eine Risikobeurteilung und den Nachweis ausreichender Festigkeit und Standsicherheit. Der Nachweis erfolgt in der Regel über die genannten harmonisierten Normen.

Für Anlagen in der Prozessindustrie, etwa in der Chemie oder Petrochemie, sind zusätzlich Anforderungen aus AD 2000-Merkblättern oder ASME-Standards zu berücksichtigen, wenn internationale Projekte betroffen sind. Projektleiter sollten die anwendbaren Normen frühzeitig im Projekt festlegen, da sie die Nachweisführung und die Dokumentationsanforderungen direkt bestimmen.

Wie beeinflusst die Werkstoffwahl die Auslegung eines Traggestells?

Die Werkstoffwahl beeinflusst die Auslegung eines Traggestells über die zulässigen Spannungen, das Gewicht der Konstruktion, die Schweißeignung und die Korrosionsbeständigkeit. Baustahl nach S235 oder S355 ist der Standard im Anlagenbau, wobei S355 durch seine höhere Streckgrenze schlankere Profile ermöglicht.

Höherfeste Stähle erlauben eine Gewichtsreduzierung, erfordern aber sorgfältigere Schweißverarbeitung und sind bei dynamischen Lasten nicht automatisch vorteilhaft, da die Schwingfestigkeit von Schweißnähten weitgehend unabhängig von der Grundfestigkeit des Stahls ist. Edelstahl kommt zum Einsatz, wenn Korrosionsschutz im Vordergrund steht, etwa in der Lebensmittel- oder Pharmaindustrie, bringt aber höhere Materialkosten und abweichende Schweißparameter mit sich.

Aluminiumlegierungen sind eine Option, wenn geringes Eigengewicht gefordert ist, etwa bei mobilen oder transportierten Anlagengestellen. Ihr Einsatz erfordert jedoch eine angepasste Dimensionierung, da der Elastizitätsmodul von Aluminium deutlich unter dem von Stahl liegt und Verformungen entsprechend größer ausfallen können. Die Werkstoffwahl sollte deshalb nicht isoliert, sondern im Zusammenhang mit den Lastanforderungen, der Fertigungstechnologie und dem Betriebsumfeld getroffen werden.

Wann ist eine Topologieoptimierung für Traggestelle sinnvoll?

Eine Topologieoptimierung ist für Traggestelle sinnvoll, wenn Gewicht, Bauraum oder Materialeinsatz gezielt minimiert werden sollen, ohne die strukturelle Leistungsfähigkeit zu beeinträchtigen. Sie lohnt sich besonders bei Serienbauteilen, bei engen Bauraumvorgaben oder wenn Fertigungsverfahren wie additiver Druck oder Gusskonstruktionen eingesetzt werden.

Bei klassischen Schweißkonstruktionen aus Stahlprofilen ist der Nutzen der Topologieoptimierung begrenzt, weil die Fertigbarkeit der optimierten Geometrie mit Standardprofilen und Schweißverbindungen eingeschränkt ist. Sinnvoller ist sie bei gegossenen Maschinenbetten, Halterungen mit komplexer Lasteinleitung oder Strukturbauteilen, die im 3D-Druckverfahren hergestellt werden.

Im Anlagenbau kommt die Topologieoptimierung vor allem dann zum Einsatz, wenn ein Traggestell in einer Großserie gefertigt wird und jedes eingesparte Kilogramm Material über die Stückzahl wirtschaftlich relevant ist. Für Einzelanfertigungen überwiegt oft der Aufwand der Optimierungsrechnung gegenüber dem erzielbaren Nutzen, sofern keine besonderen Gewichts- oder Bauraumanforderungen bestehen.

Welche Fehler entstehen häufig bei der Auslegung von Traggestellkonstruktionen?

Häufige Fehler bei der Auslegung von Traggestellkonstruktionen sind unvollständige Lastannahmen, fehlende Nachweise für dynamische Belastungen, nicht berücksichtigte Kerbwirkungen an Schweißnähten und eine zu späte Einbindung der Fertigungsrandbedingungen in den Konstruktionsprozess.

Ein verbreitetes Problem ist die Fokussierung auf statische Lastfälle unter Vernachlässigung dynamischer Anregungen. Wenn rotierende Maschinen auf dem Gestell montiert sind, können Schwingungen die Lebensdauer von Schweißnähten und Schraubenverbindungen erheblich reduzieren. Ohne eine Eigenfrequenzanalyse bleibt dieses Risiko im Verborgenen.

Weitere typische Schwachstellen sind unzureichend dimensionierte Lasteinleitungspunkte, fehlende Aussteifungen gegen Kippen oder seitliche Lasten sowie Konstruktionen, die im CAD plausibel aussehen, aber fertigungstechnisch schwer umsetzbar sind. Schweißnähte in engen Spalten oder schwer zugängliche Verbindungsstellen erhöhen das Fehlerrisiko in der Fertigung und damit das Risiko für die Tragfähigkeit im Betrieb.

Schließlich wird die Dokumentation häufig unterschätzt. Fehlende Berechnungsnachweise oder nicht nachvollziehbare Lastannahmen erschweren spätere Änderungen, Erweiterungen oder behördliche Abnahmen erheblich. Eine strukturierte Berechnungsdokumentation, die Lastannahmen, Nachweiskonzept und Ergebnisse transparent macht, ist deshalb integraler Bestandteil einer professionellen Traggestellauslegung.

Wie CE-SYS Engineering bei der Traggestellauslegung unterstützt

CE-SYS Engineering begleitet Projektleiter in der Anlagentechnik von der Lastanalyse bis zum abgesicherten Berechnungsnachweis. Das Leistungsangebot deckt die gesamte Prozesskette der strukturmechanischen Auslegung ab:

Erstellung vollständiger Lastfallmatrizen unter Berücksichtigung statischer, dynamischer und transienter Belastungen
FEM-Berechnung von Tragkonstruktionen mit Spannungsnachweis, Verformungsanalyse und Modalanalyse zur Resonanzbewertung
Nachweisführung nach EN 1993, AD 2000 und weiteren anwendbaren Regelwerken
Identifikation von Schwachstellen in bestehenden Konstruktionen und Ableitung konkreter konstruktiver Optimierungen
Topologieoptimierung für gewichts- oder bauraumkritische Bauteile
Prüffähige Berechnungsdokumentation für behördliche Abnahmen und interne Freigabeprozesse

Mit mehr als 325 Mannjahren Projekterfahrung und ISO-9001-zertifiziertem Qualitätsmanagement liefert CE-SYS Engineering belastbare Ergebnisse, die direkt in die Konstruktionsfreigabe einfließen können. Nehmen Sie Kontakt auf, um Ihr Traggestellprojekt mit erfahrenen Ingenieuren zu besprechen.
