Wie wird der Zustand einer Bestandskonstruktion rechnerisch erfasst?

Michael · 22 Sep. 2026

Der Zustand einer Bestandskonstruktion wird rechnerisch erfasst, indem vorhandene Geometriedaten, Materialkennwerte und Lastinformationen in ein numerisches Berechnungsmodell überführt werden. Auf dieser Grundlage lassen sich Spannungen, Verformungen und Reserven gegenüber den zulässigen Grenzwerten objektiv bewerten. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um diesen Prozess.

Welche Daten werden für die rechnerische Zustandserfassung benötigt?

Für die rechnerische Zustandserfassung einer Bestandskonstruktion werden drei Datenkategorien benötigt: die tatsächliche Geometrie des Bauteils oder der Baugruppe, gesicherte Materialkennwerte sowie alle relevanten Lasten und Randbedingungen, die im Betrieb wirken. Ohne vollständige und verlässliche Eingangsdaten liefert jedes Berechnungsmodell nur begrenzt belastbare Aussagen.

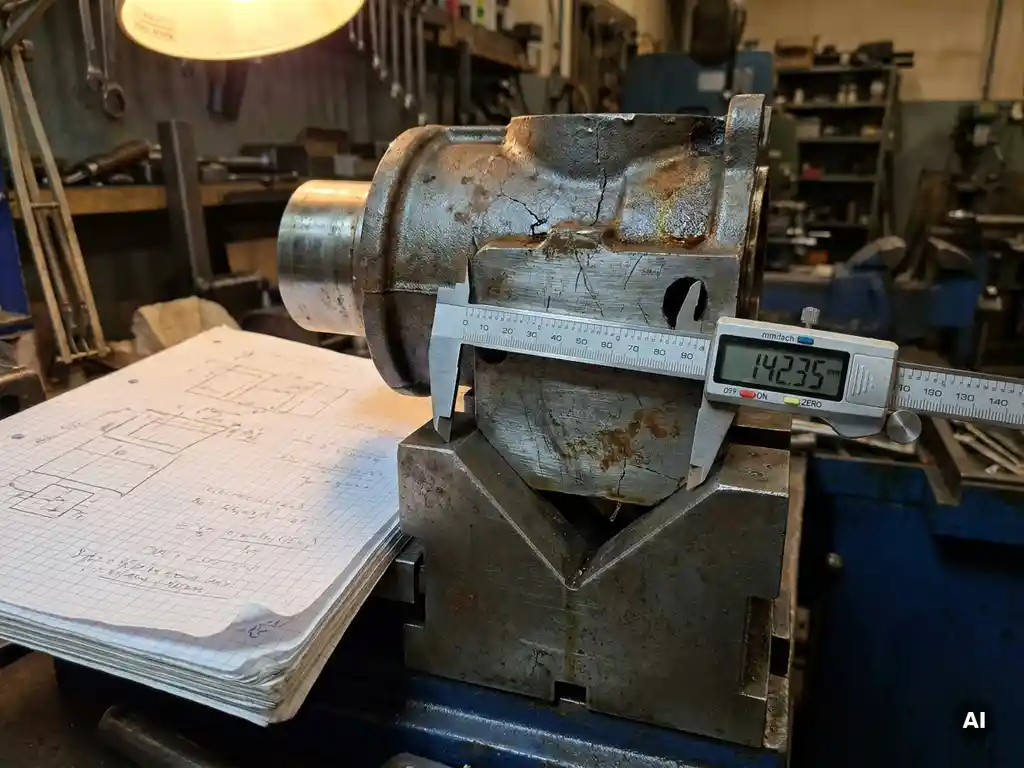

Die Geometrie stammt idealerweise aus vorhandenen CAD-Modellen oder technischen Zeichnungen. Fehlen diese, muss die Konstruktion messtechnisch erfasst werden, zum Beispiel durch taktile Vermessung, Handaufmaß oder 3D-Scanning. Gerade bei älteren Anlagen weicht die tatsächliche Ausführung häufig von der ursprünglichen Dokumentation ab, weshalb ein Abgleich zwischen Zeichnung und Realzustand vor Beginn der Berechnung notwendig ist.

Bei den Materialkennwerten sind Streckgrenze, Zugfestigkeit, Elastizitätsmodul und gegebenenfalls Ermüdungskennwerte erforderlich. Sind keine Werkstoffzertifikate mehr vorhanden, können Materialproben entnommen und im Labor analysiert werden. Alternativ lassen sich für genormte Werkstoffe konservative Literaturwerte aus einschlägigen Normen heranziehen.

Lastdaten umfassen Betriebslasten, Eigengewichte, Drücke, thermische Einwirkungen und dynamische Kräfte. Messprotokolle, Betriebstagebücher oder Prozessleitsysteme sind hier wertvolle Quellen, sofern sie gepflegt wurden.

Welche Berechnungsmethoden kommen bei Bestandskonstruktionen zum Einsatz?

Bei der Bestandsanalyse von Konstruktionen werden vor allem analytische Handrechenverfahren und die Finite-Elemente-Methode (FEM) eingesetzt. Welche Methode sinnvoll ist, hängt von der Komplexität der Geometrie, der Belastungssituation und dem erforderlichen Detaillierungsgrad der Aussage ab.

Analytische Verfahren eignen sich für einfache Querschnitte und standardisierte Lastfälle. Sie liefern schnell erste Abschätzungen und sind gut geeignet, um Grenzwerte nach Normen wie der DIN EN 13445 für Druckbehälter oder der EN 1993 für Stahlbauteile nachzuweisen. Sobald die Geometrie komplex wird, Ausschnitte, Schweißnähte oder Lastkonzentrationen ins Spiel kommen, stoßen analytische Ansätze an ihre Grenzen.

Die FEM-Berechnung ermöglicht dann eine detaillierte Strukturanalyse, bei der auch lokale Spannungsspitzen, Verformungsfelder und das Zusammenspiel verschiedener Bauteile abgebildet werden. Sie ist heute das Standardwerkzeug für die rechnerische Erfassung komplexer Bestandskonstruktionen im Maschinenbau. Ergänzend können bei schwingungsbelasteten Bauteilen Modalanalysen durchgeführt werden, um Eigenfrequenzen und mögliche Resonanzprobleme zu identifizieren.

Wie wird ein FEM-Modell für eine bestehende Konstruktion aufgebaut?

Ein FEM-Modell für eine Bestandskonstruktion wird aufgebaut, indem die erfasste Geometrie in eine geeignete CAE-Umgebung importiert oder dort neu modelliert, anschließend vernetzt, mit Materialdaten belegt und schließlich mit realistischen Lasten und Lagerungsbedingungen versehen wird. Jeder dieser Schritte erfordert ingenieurmäßige Entscheidungen, die das Ergebnis wesentlich beeinflussen.

Zu Beginn steht die Geometrieaufbereitung. Vorhandene CAD-Daten enthalten oft Konstruktionsdetails, die für die Berechnung irrelevant sind, aber die Vernetzung erschweren, zum Beispiel Fasen, Bohrungen für Befestigungsmittel oder Freistiche. Diese werden vereinfacht oder entfernt, ohne dass die strukturmechanisch relevanten Merkmale verloren gehen.

Die Vernetzung legt fest, wie fein das Modell diskretisiert wird. An Spannungskonzentrationen wie Kerben, Einspannungen oder Ausschnitten ist ein feineres Netz erforderlich, um die lokalen Effekte korrekt abzubilden. In unkritischen Bereichen kann das Netz gröber ausfallen, um Rechenzeit zu sparen.

Die Definition der Randbedingungen ist besonders kritisch. Lagerungen, Kontaktbedingungen zwischen Bauteilen und die Art der Lasteinleitung müssen den realen Einbauzustand so genau wie möglich abbilden. Falsch angesetzte Randbedingungen können zu erheblichen Abweichungen im Ergebnis führen, auch wenn das Netz noch so fein ist.

Was zeigt die rechnerische Analyse über den tatsächlichen Bauteilzustand?

Die rechnerische Analyse zeigt, welche Bereiche einer Bestandskonstruktion unter den gegebenen Lasten besonders hoch beansprucht werden, ob Sicherheitsreserven gegenüber Streckgrenze oder Bruchfestigkeit noch ausreichend vorhanden sind und ob Verformungen innerhalb zulässiger Grenzen bleiben. Sie macht unsichtbare Zustände im Inneren eines Bauteils sichtbar und quantifizierbar.

Konkret liefert eine Strukturanalyse Spannungsverteilungen über das gesamte Bauteil. Bereiche mit hohen Von-Mises-Spannungen oder Hauptspannungen lassen sich direkt lokalisieren. Für die Bewertung werden diese Werte den zulässigen Grenzwerten aus Normen oder Werkstoffkennwerten gegenübergestellt, woraus sich ein Ausnutzungsgrad ergibt.

Bei dynamisch belasteten Bauteilen gibt die Analyse zusätzlich Aufschluss über Ermüdungsreserven. Schwingbreiten und Mittelspannungen fließen in Wöhlerkurven-basierte Nachweise ein, mit denen sich abschätzen lässt, wie viele Lastwechsel eine Konstruktion noch ertragen kann. Das ist besonders relevant, wenn eine Anlage über ihre ursprünglich geplante Lebensdauer hinaus betrieben werden soll.

Verformungsanalysen zeigen, ob sich Bauteile unter Last so stark verschieben, dass Passungen, Führungen oder angrenzende Komponenten beeinträchtigt werden. Diese Ergebnisse sind oft entscheidend für Funktionsbewertungen, nicht nur für Festigkeitsnachweise.

Wann ist eine rechnerische Nachrechnung einer Bestandskonstruktion sinnvoll?

Eine rechnerische Nachrechnung ist sinnvoll, wenn sich Betriebsbedingungen geändert haben, Schäden oder Risse aufgetreten sind, eine Anlage über ihre ursprüngliche Auslegungslebensdauer hinaus betrieben werden soll oder wenn keine ausreichende ursprüngliche Berechnungsdokumentation vorliegt. In all diesen Fällen fehlt ohne Nachrechnung die belastbare Grundlage für Entscheidungen zur Weiternutzung.

Typische Auslöser in der Praxis sind Laständerungen durch neue Prozessparameter, der Einbau zusätzlicher Komponenten, die die Lastpfade verändern, oder behördliche Anforderungen im Rahmen von Genehmigungsverfahren. Auch nach Reparaturen oder Schweißarbeiten an tragenden Bauteilen ist eine Nachrechnung häufig vorgeschrieben oder zumindest technisch geboten.

Ältere Konstruktionen, die noch nach veralteten Normen ausgelegt wurden, können durch eine aktuelle CAE-Berechnung auf den Stand heutiger Regelwerke gebracht werden. Das schafft Rechtssicherheit und dokumentiert den Nachweis nachvollziehbar, was bei Audits, Versicherungsfragen oder im Schadensfall von erheblichem Wert ist.

Wie fließen die Berechnungsergebnisse in Entscheidungen zur Weiternutzung ein?

Berechnungsergebnisse fließen in Weiternutzungsentscheidungen ein, indem sie die verbleibende Tragfähigkeit, mögliche Restlebensdauern und den Handlungsbedarf für Ertüchtigungsmaßnahmen objektiv quantifizieren. Sie ersetzen Erfahrungsschätzungen durch nachvollziehbare, normgerechte Nachweise und bilden die technische Grundlage für Betreiber, Prüfstellen und Versicherer.

Zeigt die Analyse, dass Sicherheitsreserven noch ausreichend vorhanden sind, kann der Weiterbetrieb dokumentiert und genehmigt werden. Werden kritische Bereiche identifiziert, lassen sich gezielt konstruktive Maßnahmen ableiten, etwa Verstärkungsbleche, veränderte Einspannungen oder angepasste Betriebsparameter. Die Berechnung macht dabei sichtbar, welche Maßnahme die größte Wirkung hat, anstatt flächendeckend zu sanieren.

Bei unzureichender Restfestigkeit kann die Analyse auch helfen, einen sicheren Weiterbetrieb unter reduzierten Lasten zu definieren, bis eine vollständige Ertüchtigung oder ein Austausch möglich ist. Diese abgestufte Vorgehensweise ist in vielen Branchen etabliert und erlaubt es, Produktionsausfälle zu minimieren.

Die Berechnungsdokumentation selbst ist ein eigenständiger Wert. Sie hält den Zustand der Anlage zum Zeitpunkt der Analyse fest, beschreibt die getroffenen Annahmen und schafft eine Vergleichsbasis für spätere Nachprüfungen. Das ist besonders wichtig, wenn Anlagen den Eigentümer wechseln oder in anderen Genehmigungsverfahren bewertet werden müssen.

So unterstützt CE-SYS Engineering bei der Zustandsanalyse von Bestandskonstruktionen

CE-SYS Engineering begleitet technische Projektleiter bei der vollständigen rechnerischen Erfassung von Bestandskonstruktionen, von der Geometrieaufnahme bis zum normgerechten Nachweis. Das Team übernimmt dabei konkret:

Aufbau und Validierung von FEM-Modellen auf Basis vorhandener oder neu aufgenommener Geometriedaten
Statische und dynamische Strukturanalysen einschließlich Spannungs-, Verformungs- und Ermüdungsnachweisen
Nachweisführung nach europäischen und internationalen Regelwerken, auch für Bauteile mit komplexen Ausschnitten oder Schweißverbindungen
Ableitung konkreter Handlungsempfehlungen zur Weiternutzung, Ertüchtigung oder gezielten Verstärkung
Vollständige Berechnungsdokumentation als belastbare Grundlage für Prüfstellen, Behörden und interne Freigabeprozesse

Mehr zu den Berechnungskompetenzen von CE-SYS finden Sie direkt auf der Website. Wenn Sie eine konkrete Bestandskonstruktion bewerten lassen möchten, nehmen Sie Kontakt auf und schildern Sie Ihren Fall. Die Ingenieure von CE-SYS Engineering melden sich zeitnah mit einer ersten Einschätzung.
