Welche Rolle spielt die Lastspielzahl bei der Bauteilauslegung?

Michael · 25 Juli 2026

Ob ein Bauteil nach tausend Lastwechseln versagt oder jahrelang zuverlässig seinen Dienst tut, hängt von weit mehr ab als von der maximalen Belastung allein. Die Lastspielzahl beschreibt, wie oft ein Bauteil einer bestimmten Belastung ausgesetzt wird, und ist damit eine der zentralen Größen in der Bauteilauslegung. Wer sie unterschätzt, riskiert entweder einen vorzeitigen Ausfall oder unnötig überdimensionierte Konstruktionen, die Kosten und Gewicht in die Höhe treiben.

In der Praxis zeigt sich immer wieder, dass die Unterscheidung zwischen einmaliger und wiederholter Belastung über Erfolg oder Misserfolg einer Konstruktion entscheidet. Betriebsfestigkeit und Ermüdungsfestigkeit sind keine akademischen Konzepte, sondern handfeste Anforderungen, die von der Auslegung einer Fahrzeugkomponente bis zur Dimensionierung von Industriemaschinen reichen.

Statische Festigkeit vs. Betriebsfestigkeit: Ein entscheidender Unterschied

Die statische Festigkeit beschreibt den Widerstand eines Werkstoffs gegen eine einmalig aufgebrachte Last. Solange die Spannung unterhalb der Streckgrenze bleibt, hält das Bauteil. Dieses Konzept funktioniert gut für Situationen, in denen eine Last selten oder nur einmal auftritt, etwa beim Heben eines schweren Gewichts mit einem Kran unter definierten Bedingungen.

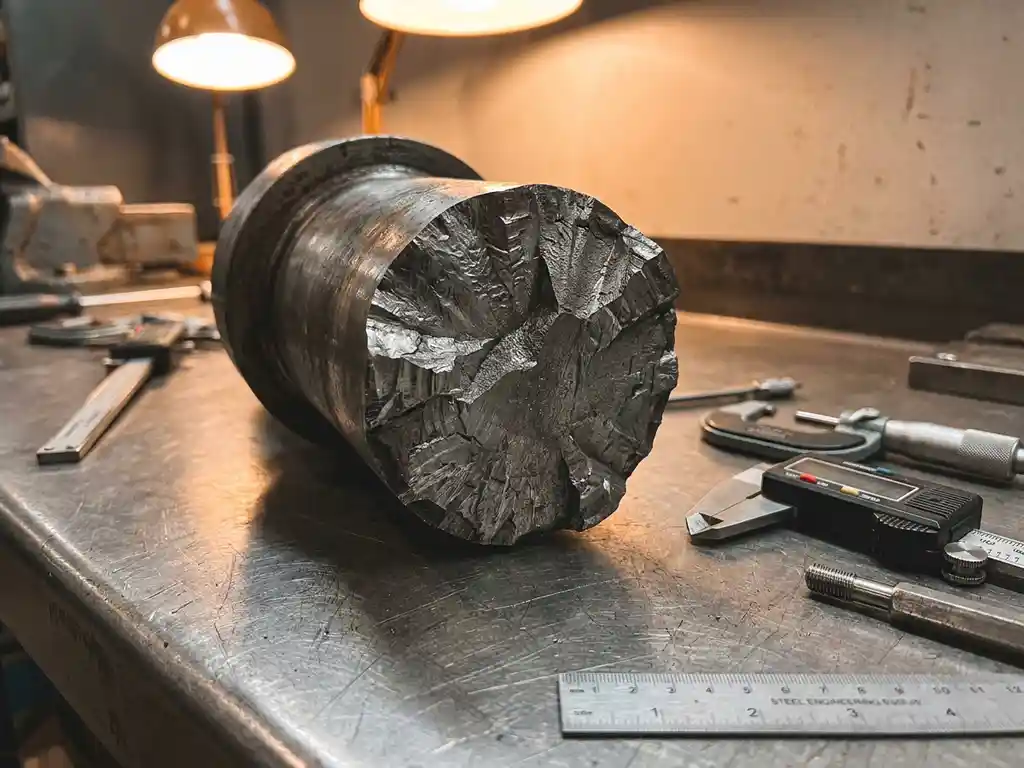

Sobald ein Bauteil jedoch wiederholt be- und entlastet wird, greift ein anderer Mechanismus: Ermüdung. Bereits bei Spannungen, die deutlich unterhalb der statischen Festigkeitsgrenze liegen, können sich durch zyklische Belastung Mikrorisse bilden, die sich langsam ausbreiten und schließlich zum Versagen führen. Genau hier setzt die Betriebsfestigkeit an. Sie bewertet nicht den Momentanzustand, sondern die Lebensdauer unter realen, wechselnden Betriebslasten. Die Lastspielzahl ist dabei die quantitative Größe, die beschreibt, wie viele dieser Lastwechsel ein Bauteil ertragen kann.

Wöhlerkurve und Lastspielzahl: Grundlage der Lebensdauerberechnung

Die Wöhlerkurve ist das grundlegende Werkzeug, um den Zusammenhang zwischen Spannungsamplitude und ertragbarer Lastspielzahl darzustellen. Sie entsteht durch Ermüdungsversuche, bei denen Proben mit verschiedenen Spannungsamplituden bis zum Bruch belastet werden. Das Ergebnis ist eine charakteristische Kurve: Je höher die Spannung, desto früher versagt das Bauteil.

Für viele Stähle zeigt die Wöhlerkurve oberhalb einer bestimmten Lastspielzahl einen horizontalen Verlauf, die sogenannte Dauerfestigkeitsgrenze. Unterhalb dieser Spannungsamplitude tritt theoretisch kein Ermüdungsversagen mehr auf, egal wie oft die Last aufgebracht wird. Bei anderen Werkstoffen, insbesondere Aluminium, existiert diese Grenze nicht in gleicher Form, was die Lebensdauerberechnung dort aufwändiger macht. Die Wöhlerkurve bildet damit die Datenbasis für jede fundierte Bauteilauslegung unter zyklischer Belastung.

Einflussfaktoren auf die ertragbare Lastspielzahl

Die Lastspielzahl, die ein Bauteil tatsächlich erträgt, hängt von einer Vielzahl von Faktoren ab, die in der Auslegung berücksichtigt werden müssen. Werkstoffwahl und Wärmebehandlung spielen ebenso eine Rolle wie die Oberflächenqualität, denn Kerben, Riefen oder raue Oberflächen wirken als Spannungskonzentratoren und reduzieren die Ermüdungsfestigkeit erheblich.

Geometrische Diskontinuitäten wie Bohrungen, Absätze oder Schweißnähte erzeugen lokale Spannungsspitzen, die die ertragbare Lastspielzahl gegenüber dem glatten Probestab deutlich verringern. Hinzu kommen Einflüsse aus dem Betrieb selbst: Temperatur, Korrosion und Mittelspannungen verändern das Ermüdungsverhalten. Eine Konstruktion, die im Labor unter kontrollierten Bedingungen ausgelegt wurde, kann im rauen Feldeinsatz deutlich früher versagen, wenn diese Faktoren nicht systematisch einbezogen werden.

Lastspielzahl in der FEM-Simulation und Betriebsfestigkeitsanalyse

Die Finite-Elemente-Methode ermöglicht es, Spannungsverteilungen im Bauteil rechnerisch zu ermitteln, bevor ein physischer Prototyp existiert. In Kombination mit Wöhlerkurven und Schadensakkumulationshypothesen, allen voran der Palmgren-Miner-Regel, lässt sich daraus eine Lebensdauervorhersage ableiten. Dabei wird jeder Lastzyklus entsprechend seiner Schadensrate gewichtet und aufsummiert, bis das Bauteil theoretisch versagt.

Moderne FEM-Berechnung geht dabei über die reine Spannungsanalyse hinaus. Durch die Verknüpfung mit gemessenen oder synthetischen Lastkollektiven, die das tatsächliche Betriebsprofil einer Maschine abbilden, wird die Simulation realitätsnäher. Das Ergebnis ist keine bloße Momentaufnahme, sondern eine belastbare Aussage über die zu erwartende Lebensdauer unter den spezifischen Einsatzbedingungen. Wer FEM-Berechnung und Strukturanalyse professionell einsetzt, kann Schwachstellen identifizieren, bevor sie im Betrieb zum Problem werden.

Ein wichtiger Aspekt ist die Auswahl des richtigen Nachweiskonzepts. Je nach Branche und Anwendungsfall kommen unterschiedliche Regelwerke zum Einsatz, etwa die FKM-Richtlinie im allgemeinen Maschinenbau oder branchenspezifische Normen in der Fahrzeug- und Luftfahrttechnik. Die Wahl des Konzepts beeinflusst, wie die Lastspielzahl in die Berechnung einfließt und welche Sicherheitsniveaus gefordert sind.

Typische Fehler bei der lastspielbasierten Bauteilauslegung

Einer der häufigsten Fehler ist die Auslegung allein auf Basis statischer Festigkeitswerte, ohne die zyklische Belastung zu berücksichtigen. Ein Bauteil, das die statische Last problemlos trägt, kann unter Betriebsbedingungen mit Millionen von Lastwechseln weit früher versagen als erwartet.

Ein weiterer Fehler liegt in der unrealistischen Annahme des Lastkollektivs. Wird das Betriebsprofil zu optimistisch angesetzt, also mit zu niedrigen Amplituden oder zu wenigen Lastspielen, fällt die berechnete Lebensdauer zu günstig aus. Umgekehrt führt eine übermäßig konservative Auslegung zu schweren, teuren Bauteilen, die im Wettbewerb nicht bestehen. Die Qualität der Eingangsgrößen, insbesondere des Lastkollektivs, entscheidet maßgeblich über die Aussagekraft der gesamten Betriebsfestigkeitsberechnung. Auch Kerbwirkungszahlen werden in der Praxis häufig unterschätzt oder pauschal angesetzt, anstatt sie geometriespezifisch zu ermitteln.

Professionelle Betriebsfestigkeitsberechnung für zuverlässige Bauteile

CE-SYS Engineering unterstützt Unternehmen im Maschinenbau und angrenzenden Branchen dabei, die Betriebsfestigkeit ihrer Bauteile methodisch fundiert nachzuweisen. Das Leistungsangebot umfasst:

FEM-gestützte Lebensdauerberechnungen auf Basis realer oder synthetischer Lastkollektive
Spannungsnachweise und Verformungsanalysen unter statischer und dynamischer Belastung
Nachweisführung nach einschlägigen Regelwerken wie der FKM-Richtlinie sowie europäischen und internationalen Normen
Identifikation von Schwachstellen und Ableitung konstruktiver Optimierungsmaßnahmen
Berechnung von Kerbwirkungszahlen und Berücksichtigung fertigungsbedingter Einflüsse

Das Team verbindet akademisches Wissen mit Erfahrung aus Hunderten von Produktentwicklungsprojekten, was besonders bei komplexen Fragestellungen zur Ermüdungsfestigkeit den Unterschied macht. Ob es um die Auslegung einer neuen Komponente oder die Analyse eines Feldschadens geht, die Berechnungen liefern belastbare Grundlagen für Konstruktionsentscheidungen.

Wer eine konkrete Fragestellung zur Lastspielzahl oder Betriebsfestigkeit hat, kann direkt Kontakt aufnehmen und gemeinsam mit den Ingenieuren von CE-SYS Engineering eine geeignete Berechnungsstrategie entwickeln.
