Welche Prüfungen sind nach der Berechnung eines Druckbehälters notwendig?

Michael · 15 Juli 2026

Wer einen Druckbehälter konstruiert oder in Betrieb nehmen möchte, steht vor einer klar geregelten Abfolge von Anforderungen. Die Berechnung allein reicht nicht aus. Zwischen dem Abschluss der Druckbehälterberechnung und der tatsächlichen Inbetriebnahme liegen mehrere Prüfschritte, die teils durch europäisches Recht, teils durch nationale Vorschriften und teils durch anlagenspezifische Normen vorgegeben sind. Wer diese Prüfungen kennt und gezielt vorbereitet, vermeidet unnötige Verzögerungen bei der Druckbehälterzulassung und reduziert das Risiko kostspieliger Nachbesserungen.

Dieser Beitrag gibt einen strukturierten Überblick über die relevanten Prüfarten, die beteiligten Stellen und die häufigsten Stolpersteine in der Praxis.

Gesetzliche Grundlagen und Normen für Druckbehälter

Der rechtliche Rahmen für Druckbehälter in Europa wird im Wesentlichen durch die Druckgeräterichtlinie (DGRL, 2014/68/EU) definiert. Sie legt fest, welche Anforderungen Druckgeräte hinsichtlich Konstruktion, Werkstoffe, Fertigung und Konformitätsbewertung erfüllen müssen, bevor sie auf dem europäischen Markt in Verkehr gebracht werden dürfen. In Deutschland wird die Richtlinie durch die Druckgeräteverordnung (14. ProdSV) in nationales Recht umgesetzt.

Parallel dazu gelten für die Berechnung und Auslegung technische Normen wie die EN 13445 für unbefeuerte Druckbehälter oder die AD 2000-Regelwerke, die in Deutschland nach wie vor weit verbreitet sind. Diese Normen definieren die zulässigen Berechnungsverfahren, Sicherheitsbeiwerte und Werkstoffanforderungen. Je nach Einsatzbereich kommen weitere Regelwerke hinzu, etwa die ASME-Normen für den internationalen Bereich oder spezifische Vorschriften für Behälter in der Prozessindustrie.

Die Einordnung eines Druckbehälters in eine der Kategorien der DGRL (I bis IV) bestimmt maßgeblich, welches Konformitätsbewertungsverfahren anzuwenden ist und welche Stellen dabei mitwirken müssen. Druckbehälternormen sind damit nicht nur technische Leitlinien, sondern auch Grundlage für die gesamte Prüfstrategie.

Prüfarten nach abgeschlossener Druckbehälterberechnung

Nach der rechnerischen Auslegung folgen mehrere aufeinander aufbauende Prüfschritte, die sich grob in Fertigungsprüfungen und Abnahmeprüfungen gliedern lassen.

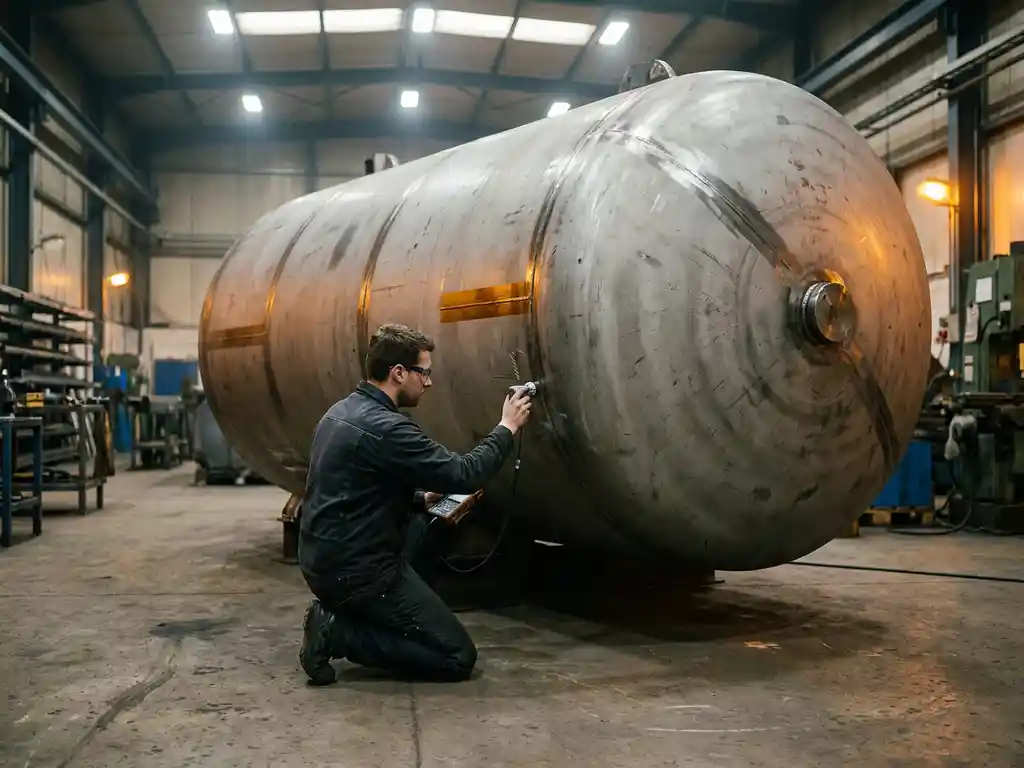

Während der Fertigung werden Werkstoffe, Schweißverbindungen und Maßhaltigkeit kontrolliert. Schweißnähte unterliegen je nach Anforderungsklasse zerstörungsfreien Prüfungen (ZfP), etwa durch Ultraschall, Röntgen oder Eindringprüfungen. Diese Prüfungen sind kein optionales Add-on, sondern Bestandteil der normativen Anforderungen.

Die eigentliche Druckbehälterabnahme umfasst in der Regel eine Druckprüfung, bei der der Behälter mit dem 1,25- bis 1,43-fachen des zulässigen Betriebsdrucks beaufschlagt wird, je nach angewendetem Regelwerk. Dabei wird geprüft, ob der Behälter dicht bleibt und keine unzulässigen Verformungen auftreten. Die Druckprüfung kann als Wasserdruckprüfung oder, unter bestimmten Voraussetzungen, als pneumatische Prüfung durchgeführt werden. Letztere stellt höhere Anforderungen an die Sicherheitsvorkehrungen, da komprimiertes Gas erheblich mehr Energie speichert als Wasser.

Abschließend erfolgt die Konformitätsbewertung, an deren Ende die CE-Kennzeichnung und die Ausstellung der Konformitätserklärung stehen. Erst danach darf der Behälter in Verkehr gebracht werden.

Rolle der zugelassenen Überwachungsstellen und benannten Stellen

Je nach Kategorie des Druckbehälters sind unterschiedliche externe Stellen in den Prüfprozess eingebunden. Bei Geräten der Kategorien III und IV ist zwingend eine benannte Stelle (Notified Body) beteiligt, die das Konformitätsbewertungsverfahren begleitet oder durchführt. In Deutschland übernehmen diese Aufgabe unter anderem der TÜV, die DEKRA oder die GTÜ.

Für den Betrieb in Deutschland kommt zusätzlich die Betriebssicherheitsverordnung (BetrSichV) ins Spiel. Sie verpflichtet Betreiber, überwachungsbedürftige Anlagen vor der ersten Inbetriebnahme durch eine zugelassene Überwachungsstelle (ZÜS) prüfen zu lassen. Diese Erstprüfung ist von der Herstellerprüfung zu unterscheiden und bezieht sich auf die ordnungsgemäße Aufstellung und den sicheren Betrieb am konkreten Standort.

Die Zusammenarbeit mit diesen Stellen sollte frühzeitig geplant werden. Wartezeiten auf Prüftermine können Projekte verzögern, und fehlende Unterlagen führen zu Nachforderungen, die den Zeitplan weiter belasten.

Wiederkehrende Prüfungen im Betrieb

Mit der Inbetriebnahme endet die Prüfpflicht nicht. Die BetrSichV schreibt für überwachungsbedürftige Druckbehälter regelmäßige Wiederholungsprüfungen vor, deren Fristen von der Behälterkategorie, dem Medium und dem Betriebsdruck abhängen. Typische Intervalle liegen bei zwei bis fünf Jahren für äußere Prüfungen und fünf bis zehn Jahren für innere Prüfungen und Druckprüfungen.

Betreiber sind verpflichtet, ein Prüfbuch zu führen und alle Prüfergebnisse zu dokumentieren. Veränderungen am Behälter, etwa Reparaturen oder Modifikationen, können die Prüffristen verkürzen oder eine außerplanmäßige Prüfung erforderlich machen. Wer diese Anforderungen systematisch plant, vermeidet ungeplante Stillstandszeiten und hält die Betriebserlaubnis aufrecht.

Typische Fehler und Risiken bei der Prüfvorbereitung

In der Praxis zeigen sich immer wieder ähnliche Schwachstellen, die den Prüfprozess verzögern oder zu Ablehnungen führen. Ein häufiges Problem ist eine unvollständige oder nicht normgerechte Dokumentation. Berechnungsunterlagen, Werkstoffnachweise und Schweißerqualifikationen müssen vollständig vorliegen, bevor eine Prüfung beginnen kann.

Ein weiterer kritischer Punkt ist die fehlende Abstimmung zwischen Konstruktion und Berechnung. Wenn die gefertigte Geometrie von der berechneten Ausführung abweicht, verliert die Berechnung ihre Gültigkeit. Solche Abweichungen entstehen oft durch nachträgliche Konstruktionsänderungen, die nicht in die Berechnung zurückgespielt werden.

Auch die Wahl des falschen Berechnungsverfahrens kann problematisch sein. Nicht jede Geometrie lässt sich mit analytischen Formeln aus dem Regelwerk abbilden. Bei komplexen Behälterformen, großen Ausschnitten oder unregelmäßigen Lastfällen stoßen klassische Nachweise an ihre Grenzen, und eine FEM-Berechnung wird notwendig. Wer das zu spät erkennt, riskiert eine aufwendige Neuberechnung kurz vor dem Prüftermin.

Wie eine fundierte FEM-Berechnung den Prüfprozess unterstützt

Analytische Berechnungsverfahren decken viele Standardfälle zuverlässig ab. Sobald jedoch komplexe Geometrien, lokale Lasteinleitungen oder Behälter mit großen Ausschnitten ins Spiel kommen, liefert die Finite-Elemente-Methode belastbarere Ergebnisse. Eine FEM-Berechnung bildet das reale Spannungsfeld im Bauteil detailliert ab und erlaubt Nachweise, die mit analytischen Formeln nicht möglich wären.

Für den Prüfprozess bedeutet das: Eine gut dokumentierte FEM-Berechnung liefert der prüfenden Stelle nachvollziehbare Nachweise, die das Genehmigungsverfahren beschleunigen. Gleichzeitig lassen sich Schwachstellen bereits in der Konstruktionsphase identifizieren, bevor Fertigungskosten entstehen. Das reduziert das Risiko von Beanstandungen bei der Druckbehälterabnahme erheblich.

Wie CE-SYS Engineering bei der Druckbehälterberechnung unterstützt

CE-SYS Engineering begleitet Unternehmen von der Auslegung bis zur prüfreifen Dokumentation. Das Leistungsangebot umfasst sowohl analytische Berechnungen nach AD 2000 und EN 13445 als auch FEM-Berechnungen für Druckbehälter für geometrisch anspruchsvolle Konstruktionen. Konkret bedeutet das:

Spannungsnachweise und Verformungsanalysen unter statischer und dynamischer Belastung
FE-Berechnungen für Behälter mit großen Ausschnitten und komplexen Lastfällen
Nachweisführung nach europäischen und internationalen Regelwerken
Prüffähige Dokumentation, die den Anforderungen von ZÜS und benannten Stellen entspricht
Frühzeitige Identifikation konstruktiver Schwachstellen mit konkreten Optimierungsvorschlägen

Wer die Berechnung und die Prüfvorbereitung aus einer Hand koordiniert, spart Zeit und vermeidet Reibungsverluste zwischen Konstruktion, Berechnung und Abnahme. Nehmen Sie Kontakt auf, um Ihr Projekt mit erfahrenen Ingenieuren zu besprechen, oder erfahren Sie mehr über das Leistungsspektrum von CE-SYS Engineering.
