Was ist eine FEM-Berechnung und wie funktioniert sie?

Michael · 22 Juli 2026

Wer Bauteile und Maschinen entwickelt, steht früh vor einer grundlegenden Frage: Hält das Bauteil den Belastungen stand, die im realen Betrieb auftreten? Physische Prototypen zu bauen und zu testen kostet Zeit und Geld. Die FEM-Berechnung bietet eine Alternative: Sie macht das mechanische Verhalten eines Bauteils bereits in der digitalen Konstruktionsphase sichtbar, bevor auch nur ein einziges Teil gefertigt wird. Die Finite-Elemente-Methode hat sich deshalb im Maschinenbau als Standardwerkzeug für Strukturanalyse, Festigkeitsnachweise und Bauteiloptimierung etabliert.

Trotz ihrer weiten Verbreitung bleibt die FEM für viele ein Blackbox-Verfahren. Dieser Artikel erklärt, wie die Methode mathematisch funktioniert, wie eine typische FEM-Simulation abläuft und wo die Grenzen der numerischen Simulation liegen.

Die mathematischen Grundlagen der Finite-Elemente-Methode

Die Finite-Elemente-Methode löst partielle Differentialgleichungen näherungsweise, indem sie ein kontinuierliches Problem in viele kleine, handhabbare Teilprobleme zerlegt. Im Kern steht die Idee, ein komplexes Bauteil in eine endliche Anzahl geometrisch einfacher Elemente aufzuteilen, zum Beispiel Tetraeder, Hexaeder oder Schalenelemente. Jedes dieser Elemente verhält sich nach bekannten physikalischen Gesetzen, und die Gesamtlösung entsteht durch die Verknüpfung aller Einzellösungen an den gemeinsamen Knotenpunkten.

Für Strukturberechnungen bildet das Gleichgewicht zwischen äußeren Kräften und inneren Spannungen die mathematische Basis. Das resultierende Gleichungssystem, das bei realen Bauteilen Millionen von Unbekannten umfassen kann, wird mit numerischen Lösern iterativ oder direkt gelöst. Das Ergebnis sind Verschiebungen an den Knoten, aus denen anschließend Dehnungen und Spannungen im Bauteil berechnet werden. Die Genauigkeit dieser Näherungslösung hängt maßgeblich von der Qualität des Netzes und der Wahl der Elementtypen ab.

Ablauf einer FEM-Berechnung: Von der Geometrie zum Ergebnis

Eine FEM-Analyse folgt einem klar strukturierten Prozess, der von der CAD-Geometrie bis zur Interpretation der Ergebnisse reicht. Jede Phase hat direkten Einfluss auf die Aussagekraft der Simulation.

Preprocessing: Modell aufbauen und vernetzen

Am Anfang steht die Aufbereitung der Geometrie. CAD-Modelle enthalten oft Details wie Fasen oder Gewindedarstellungen, die für die FEM irrelevant sind und das Netz unnötig verkomplizieren. Nach der Vereinfachung folgt die Vernetzung: Das Bauteil wird in die genannten finiten Elemente aufgeteilt. Bereiche mit hohen Spannungsgradienten, etwa Kerben oder Bohrungsränder, erfordern eine feinere Vernetzung als spannungsarme Zonen.

Anschließend werden Materialeigenschaften wie Elastizitätsmodul und Streckgrenze zugewiesen. Randbedingungen definieren, wo das Bauteil gelagert ist und welche Kräfte, Drücke oder Temperaturen angreifen. Diese Eingaben sind entscheidend: Falsche Randbedingungen führen zu Ergebnissen, die rechnerisch korrekt, aber physikalisch bedeutungslos sind.

Solving und Postprocessing

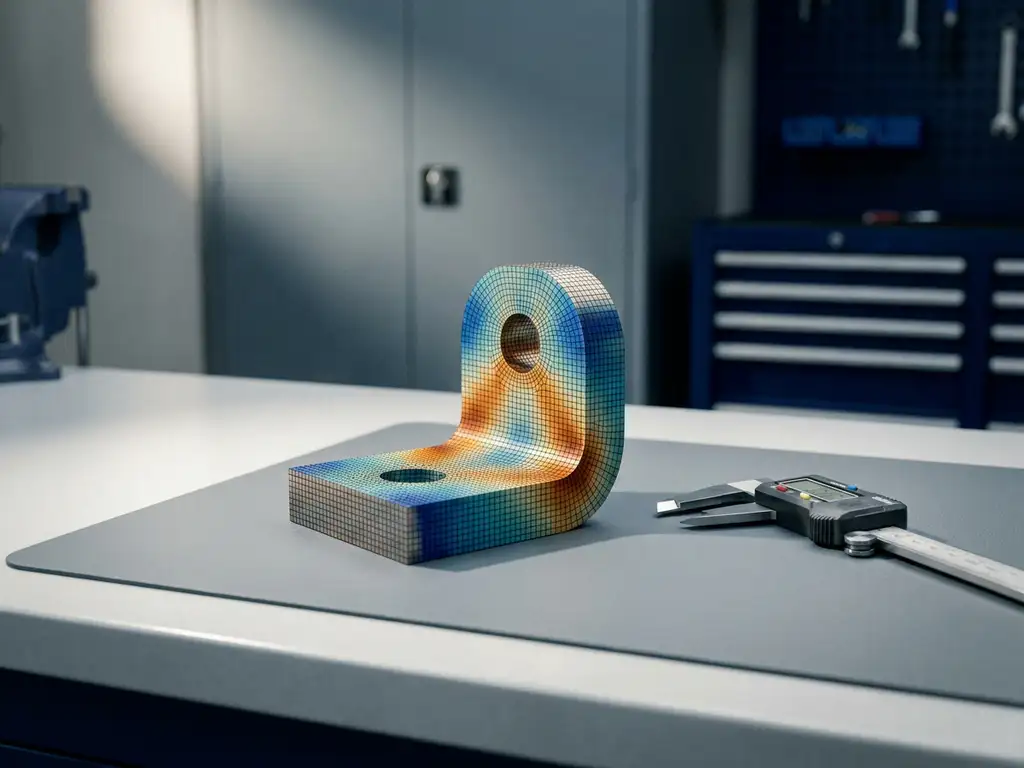

Der Solver löst das Gleichungssystem und berechnet die Knotenverschiebungen. Im Postprocessing werden die Ergebnisse visualisiert, meist als Farbkarte der Von-Mises-Spannung, der Verformung oder der Sicherheitsfaktoren. Der Ingenieur interpretiert diese Darstellungen und bewertet, ob das Bauteil die geforderten Grenzwerte einhält oder ob konstruktive Anpassungen nötig sind.

Anwendungsgebiete der FEM-Simulation im Maschinenbau

Die Einsatzmöglichkeiten der Finite-Elemente-Methode reichen weit über die klassische Strukturanalyse hinaus. Im Maschinenbau deckt die FEM ein breites Spektrum mechanischer Fragestellungen ab.

Statische Strukturanalyse: Berechnung von Spannungen und Verformungen unter konstanter Belastung, zum Beispiel bei Tragkonstruktionen oder Druckbehältern.
Dynamische Analysen: Modalanalysen zur Bestimmung von Eigenfrequenzen sowie transiente Simulationen für zeitlich veränderliche Lasten wie Stöße oder Schwingungen.
Thermomechanische Kopplung: Untersuchung von Wärmespannungen, die durch Temperaturgradienten im Betrieb entstehen.
Topologieoptimierung: Identifikation von Materialbereichen, die ohne Festigkeitsverlust entfernt werden können, um Gewicht und Material zu sparen.
Kontakt- und Nichtlinearitäten: Simulation von Fügestellen, Pressverbänden oder großen Verformungen, bei denen lineare Annahmen nicht mehr gelten.

Gerade bei Bauteilen mit komplexer Geometrie oder unklaren Lastpfaden zeigt die numerische Simulation ihren Vorteil gegenüber analytischen Näherungsformeln, die oft nur für einfache Standardgeometrien gelten.

Qualität der FEM-Ergebnisse: Fehlerquellen und Validierung

Eine FEM-Berechnung liefert immer eine Näherungslösung, und die Qualität dieser Näherung hängt von mehreren Faktoren ab. Wer die typischen Fehlerquellen kennt, kann Ergebnisse kritisch einordnen.

Modellierungsfehler entstehen, wenn die Geometrie, die Randbedingungen oder die Materialdaten nicht der Realität entsprechen. Ein zu starres Lager, das in der Realität nachgibt, kann Spannungsspitzen erzeugen, die im Bauteil so nicht auftreten. Diskretisierungsfehler entstehen durch eine zu grobe Vernetzung, besonders in Bereichen hoher Spannungsgradienten. Eine Netzkonvergenzstudie, bei der das Netz schrittweise verfeinert wird, hilft, diesen Fehlertyp zu quantifizieren.

Validierung bedeutet, die Simulationsergebnisse mit Messungen oder bekannten analytischen Lösungen zu vergleichen. Für einfache Geometrien lassen sich FEM-Ergebnisse direkt gegen Balkentheorie oder Druckbehälterformeln prüfen. Bei komplexen Bauteilen sind Dehnungsmessstreifen oder optische Messtechnik geeignete Mittel zur Verifikation. Ohne diese Überprüfung bleibt jede FEM-Analyse eine rechnerische Hypothese, die noch nicht physikalisch bestätigt wurde.

FEM-Berechnung als Teil des modernen Produktentwicklungsprozesses

Die Finite-Elemente-Methode entfaltet ihren größten Nutzen, wenn sie nicht als nachgelagerte Prüfinstanz eingesetzt wird, sondern von Beginn an in den Konstruktionsprozess integriert ist. Frühe Simulationen in der Konzeptphase erlauben es, verschiedene Geometrievarianten schnell zu vergleichen und Designentscheidungen auf einer belastbaren Datenbasis zu treffen.

Moderne PLM-Umgebungen verbinden CAD-Systeme direkt mit Simulationswerkzeugen, sodass Geometrieänderungen automatisch ins FEM-Modell übertragen werden. Dieser bidirektionale Workflow verkürzt Entwicklungszyklen und reduziert die Anzahl physischer Prototypen. Gleichzeitig steigen die Anforderungen an den FEM-Ingenieur: Er muss nicht nur die Software bedienen, sondern die Ergebnisse mechanisch interpretieren, Fehlerquellen erkennen und konstruktive Konsequenzen ableiten. Ingenieurtechnische Kompetenz bleibt damit das entscheidende Bindeglied zwischen numerischem Modell und realem Bauteil.

Für Unternehmen, die FEM-Kapazitäten nicht dauerhaft intern vorhalten, bietet die Zusammenarbeit mit externen Spezialisten eine flexible Möglichkeit, anspruchsvolle Bauteilanalysen projektbezogen durchzuführen, ohne eigene Softwarelizenzen oder Personalkapazitäten aufbauen zu müssen.
