Was ist bei der Berechnung einer Bühnenkonstruktion in Industrieanlagen zu beachten?

Michael · 01 Okt. 2026

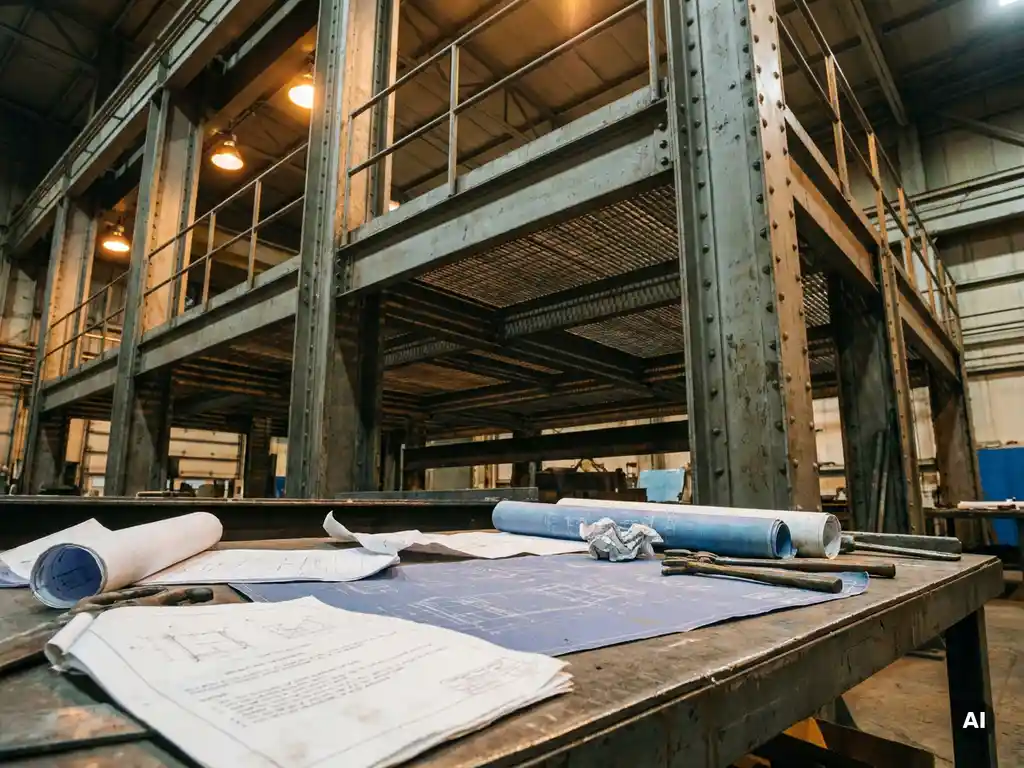

Bei der Berechnung einer Bühnenkonstruktion in einer Industrieanlage müssen Lastannahmen, geltende Normen, Werkstoffeigenschaften und die spezifischen Betriebsbedingungen des Standorts systematisch berücksichtigt werden. Fehler in der Tragwerksberechnung können nicht nur zu Schäden an der Konstruktion führen, sondern auch erhebliche Sicherheitsrisiken für Personen und Anlagen bedeuten. Die folgenden Abschnitte beantworten die wichtigsten Fragen, die technische Projektleiter bei der Planung einer Industriebühne stellen sollten.

Welche Normen und Vorschriften gelten für Bühnenkonstruktionen in Industrieanlagen?

Für Bühnenkonstruktionen in Industrieanlagen gilt in Deutschland primär die DIN EN 1993 (Eurocode 3) für Stahlbauten sowie die DIN EN 1991 (Eurocode 1) für Lastannahmen. Ergänzend kommen die Betriebssicherheitsverordnung (BetrSichV) und die Technischen Regeln für Betriebssicherheit (TRBS) zur Anwendung, die Anforderungen an Arbeitsmittel und Zugangskonstruktionen regeln.

Für begehbare Plattformen und Arbeitsbühnen ist zudem die DIN EN ISO 14122 relevant, die Anforderungen an ortsfeste Zugangsmittel an Maschinen definiert. Je nach Branche und Einsatzbereich können weitere branchenspezifische Regelwerke hinzukommen, etwa aus dem Bereich Chemie, Lebensmittel oder Energieerzeugung. Die zuständige Berufsgenossenschaft kann ebenfalls eigene Vorschriften herausgeben, die bei der Planung einzuhalten sind.

Wer eine Industriebühne plant, sollte frühzeitig klären, welche Genehmigungsbehörden eingebunden werden müssen und ob eine baubehördliche Genehmigung nach Landesbauordnung erforderlich ist. Das ist besonders dann relevant, wenn die Bühne als bauliche Anlage eingestuft wird.

Welche Lastannahmen müssen bei der Bühnenkonstruktion berücksichtigt werden?

Bei der Berechnung einer Bühnenkonstruktion sind mindestens vier Lastkategorien zu berücksichtigen: Eigengewicht der Konstruktion, Nutzlasten durch Personen und Betriebsmittel, dynamische Lasten durch Maschinen oder Fahrzeuge sowie außergewöhnliche Einwirkungen wie Erdbeben oder Anprall. Die genaue Kombination hängt vom Verwendungszweck und der Lage der Bühne ab.

Die Nutzlast richtet sich nach der Nutzungsklasse gemäß Eurocode 1. Für Industriebühnen mit Maschinenzugang werden häufig Nutzlasten von 3,0 bis 7,5 kN/m² angesetzt, in Sonderfällen auch darüber. Hinzu kommen konzentrierte Einzellasten, etwa durch Lagerung schwerer Ersatzteile oder den Einsatz von Hubwagen.

Dynamische Einwirkungen durch rotierende Maschinen, Pumpen oder Kompressoren erfordern besondere Aufmerksamkeit. Schwingungsanregungen können zu Resonanzproblemen führen, wenn die Eigenfrequenz der Bühne in den Bereich der Erregerfrequenz fällt. Dieser Aspekt wird im nächsten Abschnitt vertieft.

Thermische Lasten, Windlasten bei offenen Industriehallen sowie Schneelasten bei Außenbereichen sind ebenfalls einzubeziehen, wenn die Randbedingungen es erfordern. Eine vollständige Lastfallkombination nach Eurocode bildet die Grundlage für eine regelkonforme Tragwerksberechnung.

Wie unterscheidet sich die statische von der dynamischen Berechnung einer Bühnenkonstruktion?

Die statische Berechnung einer Bühnenkonstruktion ermittelt Spannungen und Verformungen unter zeitlich unveränderlichen oder langsam veränderlichen Lasten. Die dynamische Berechnung hingegen berücksichtigt zeitlich veränderliche Einwirkungen, Trägheitskräfte und das Schwingungsverhalten der Konstruktion unter wechselnden Belastungen.

Bei einer rein statischen Betrachtung werden Lasten als konstant angenommen und Gleichgewichtsbedingungen ausgewertet. Das ist für viele Standardfälle ausreichend, etwa wenn die Bühne nur als Wartungsplattform ohne schwingungserzeugende Ausrüstung genutzt wird.

Sobald Maschinen auf der Bühne betrieben werden oder die Konstruktion durch Betriebsabläufe periodisch belastet wird, reicht die statische Betrachtung allein nicht aus. Die dynamische Analyse ermittelt Eigenfrequenzen, Modalformen und das Schwingungsverhalten unter harmonischer oder stochastischer Anregung. Ziel ist es, Resonanzsituationen zu vermeiden, bei denen selbst kleine Anregungskräfte zu großen Amplituden führen können.

In der Praxis werden beide Berechnungsarten häufig kombiniert: Die statische Berechnung liefert den Nachweis der Tragfähigkeit, die dynamische Analyse sichert die Gebrauchstauglichkeit unter Betriebsbedingungen.

Wann ist eine FEM-Berechnung für eine Industriebühne notwendig?

Eine FEM-Berechnung für eine Industriebühne ist dann notwendig, wenn analytische Handrechenverfahren die tatsächliche Lastverteilung nicht mehr ausreichend genau abbilden können. Das ist der Fall bei komplexen Geometrien, Ausschnitten in Trägern oder Bodenplatten, unregelmäßigen Stützensystemen oder wenn lokale Spannungskonzentrationen nachgewiesen werden müssen.

Typische Anlässe für den Einsatz der Finite-Elemente-Methode bei Bühnenkonstruktionen sind:

Große Aussparungen in Trägern für Rohrleitungen oder Kabeltrassen
Anschlussdetails mit komplexen Kraftflüssen, etwa bei exzentrischen Verbindungen
Nachweise bei dynamischer Beanspruchung durch Maschinen mit bekannten Erregerfrequenzen
Ermüdungsnachweise bei zyklisch belasteten Konstruktionen
Optimierung von Bauteilgeometrien zur Gewichtsreduzierung

Auch bei Bestandskonstruktionen, deren ursprüngliche Berechnung nicht mehr vorliegt oder die nachträglich umgebaut wurden, bietet die FEM-Strukturanalyse eine zuverlässige Grundlage für den Standsicherheitsnachweis. Sie ermöglicht es, Schwachstellen zu lokalisieren und gezielt konstruktive Anpassungen vorzunehmen, ohne die gesamte Bühne neu zu bauen.

Welche Fehler entstehen bei unzureichender Berechnung von Bühnenkonstruktionen?

Unzureichende Berechnungen von Bühnenkonstruktionen führen in der Praxis zu übermäßigen Verformungen, Rissbildung in Schweißnähten, Instabilität einzelner Bauteile oder im schlimmsten Fall zum teilweisen oder vollständigen Versagen der Konstruktion. Neben Sachschäden entstehen dabei erhebliche Haftungsrisiken für Planer und Betreiber.

Häufige Fehlerquellen in der Praxis sind:

Unterschätzung der tatsächlichen Nutzlasten, weil Betriebsszenarien nicht vollständig erfasst wurden
Vernachlässigung dynamischer Einwirkungen bei maschinentragenden Plattformen
Fehlende Berücksichtigung von Lastpfaden an Anschlüssen und Auflagerpunkten
Unvollständige Lastfallkombinationen nach Eurocode
Verwendung vereinfachter Handrechenmodelle für geometrisch komplexe Systeme

Besonders kritisch ist die Unterschätzung von Schwingungseffekten. Eine Bühne, die rechnerisch statisch ausreichend dimensioniert ist, kann unter dynamischer Betriebslast spürbar schwingen und langfristig Ermüdungsschäden entwickeln. Solche Schäden entstehen schleichend und sind oft erst erkennbar, wenn Risse oder Verformungen bereits sichtbar sind.

Wer darf die Berechnung einer Bühnenkonstruktion in Industrieanlagen durchführen?

Die Tragwerksberechnung einer Bühnenkonstruktion in Industrieanlagen darf in Deutschland nur von Personen mit nachgewiesener fachlicher Qualifikation durchgeführt werden. In der Regel ist das ein Bauingenieur oder Maschinenbauingenieur mit entsprechender Berufserfahrung im Stahlbau. Für baugenehmigungspflichtige Konstruktionen ist in vielen Bundesländern ein bauvorlageberechtigter Tragwerksplaner vorgeschrieben.

Ob eine Prüfung durch einen unabhängigen Prüfingenieur erforderlich ist, richtet sich nach dem Umfang und der sicherheitsrelevanten Einstufung der Anlage. Für Konstruktionen, die der Betriebssicherheitsverordnung unterliegen, kann zusätzlich eine Prüfung durch eine zugelassene Überwachungsstelle (ZÜS) notwendig sein.

Interne Konstruktionsabteilungen in Industrieunternehmen sind nicht immer auf Tragwerksberechnungen spezialisiert. In solchen Fällen ist die Einbindung eines externen Ingenieurbüros mit nachweisbarer Erfahrung in der Berechnung von Stahlkonstruktionen und Industriebühnen der zuverlässigere Weg, um regelkonforme und prüffähige Nachweise zu erhalten.

Wie CE-SYS Engineering bei der Berechnung von Bühnenkonstruktionen unterstützt

CE-SYS Engineering führt statische und dynamische Berechnungen für Bühnenkonstruktionen und Stahlkonstruktionen in Industrieanlagen durch. Das Team aus erfahrenen Ingenieuren arbeitet nach den geltenden Eurocodes und erstellt prüffähige Nachweise für Tragfähigkeit, Gebrauchstauglichkeit und Ermüdung. Konkret umfasst das Leistungsangebot:

Statische Berechnung und Spannungsnachweis nach Eurocode 3
Dynamische Analyse und Eigenfrequenzberechnung bei maschinentragenden Plattformen
FEM-Berechnung bei komplexen Geometrien, Ausschnitten und lokalen Spannungskonzentrationen
Ermüdungsnachweise für zyklisch belastete Konstruktionen
Berechnung von Bestandskonstruktionen ohne vorhandene Ursprungsstatik

Das Qualitätsmanagement ist nach ISO 9001 zertifiziert, was eine nachvollziehbare und dokumentierte Vorgehensweise sicherstellt. Wer eine Berechnung für eine Industriebühne benötigt, kann über das Kontaktformular direkt Kontakt aufnehmen und das Projekt unverbindlich besprechen.
