Wie wird die Schwingungsanfälligkeit eines Bauteils frühzeitig erkannt?

Michael · 31 Aug. 2026

Die Schwingungsanfälligkeit eines Bauteils lässt sich frühzeitig erkennen, indem Eigenfrequenzen rechnerisch ermittelt und mit den erwarteten Betriebsfrequenzen verglichen werden. Liegt eine Eigenfrequenz im Bereich der Anregungsfrequenz, droht Resonanz, die zu übermäßigen Schwingungsamplituden und Materialermüdung führen kann. Dieser Artikel beantwortet die wichtigsten Fragen rund um Schwingungsanalyse, Modalanalyse und FEM-Simulation im Maschinenbau.

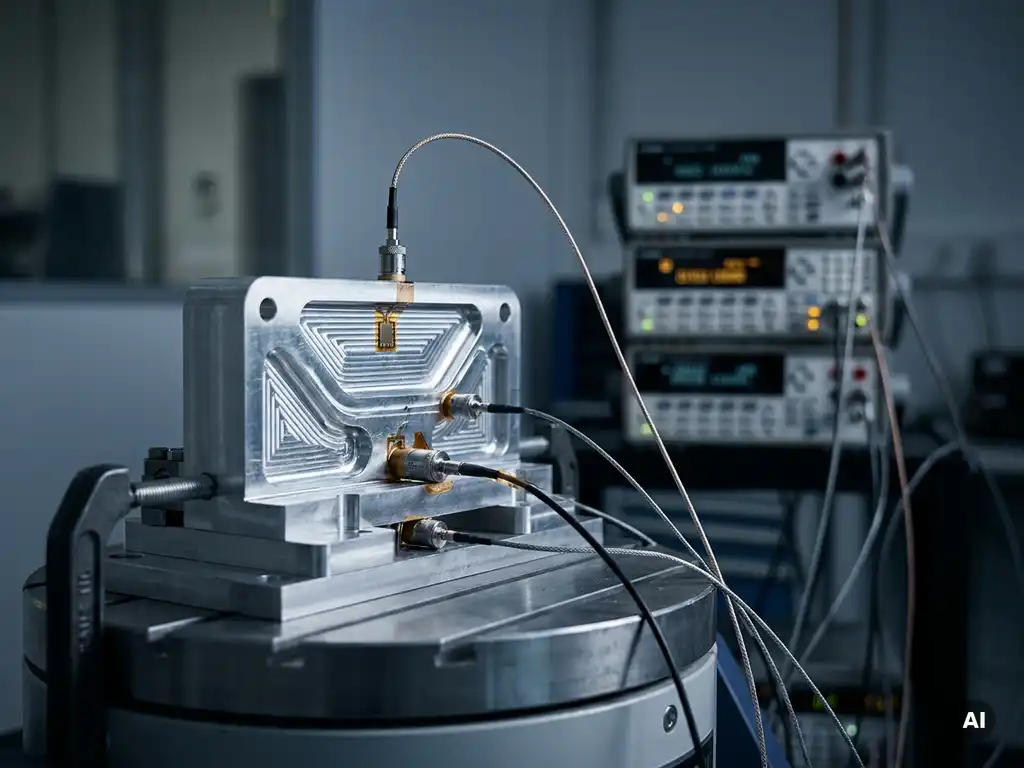

Welche Faktoren machen ein Bauteil schwingungsanfällig?

Ein Bauteil ist schwingungsanfällig, wenn seine Eigenfrequenzen mit den im Betrieb auftretenden Anregungsfrequenzen übereinstimmen oder nahe beieinanderliegen. Weitere Faktoren sind geringe Dämpfung, ungünstige Geometrie, ungleichmäßige Massenverteilung und Materialeigenschaften, die eine hohe Steifigkeit bei gleichzeitig niedrigem Gewicht erzeugen.

Im Maschinenbau treten Anregungen typischerweise durch rotierende Wellen, Unwuchten, Getriebe, Pumpen oder periodische Prozesskräfte auf. Bauteile mit langen, schlanken Strukturen, großen freiragenden Bereichen oder dünnen Wandstärken neigen dazu, auf diese Anregungen empfindlich zu reagieren. Auch Verbindungsstellen wie Schraubenverbindungen oder Schweißnähte beeinflussen das Schwingungsverhalten, weil sie lokale Steifigkeitssprünge erzeugen.

Besonders kritisch wird es, wenn die Dämpfung des Systems gering ist. Ohne ausreichende Energiedissipation können selbst kleine periodische Kräfte zu wachsenden Schwingungsamplituden führen, die letztlich Ermüdungsrisse oder Bauteilversagen verursachen. Das Schwingungsverhalten eines Bauteils im Maschinenbau ist daher immer das Zusammenspiel aus Masse, Steifigkeit und Dämpfung.

Was ist eine Modalanalyse und wie deckt sie Schwachstellen auf?

Die Modalanalyse ist ein Berechnungsverfahren, das die Eigenfrequenzen, Eigenformen und modalen Dämpfungswerte eines Bauteils oder Systems ermittelt. Sie zeigt, bei welchen Frequenzen ein Bauteil in Resonanz geraten kann und wie es dabei verformt wird, ohne dass eine spezifische Betriebslast bekannt sein muss.

Das Ergebnis der Modalanalyse sind sogenannte Eigenformen, also die charakteristischen Verformungsbilder, die ein Bauteil bei jeder Eigenfrequenz annimmt. Diese Eigenformen sind entscheidend, um zu verstehen, welche Bereiche eines Bauteils bei Resonanz besonders stark beansprucht werden. Ein Bauteil kann beispielsweise eine Biegeschwingung, eine Torsionsschwingung oder eine Kombination beider Formen aufweisen.

Die Modalanalyse deckt Schwachstellen auf, indem sie Eigenfrequenzen sichtbar macht, die zu nah an den Betriebsfrequenzen der Maschine liegen. Konstrukteure können dann gezielt eingreifen: durch Versteifung, Massenänderung oder geometrische Anpassungen, um die Eigenfrequenz aus dem kritischen Bereich zu verschieben. Ohne diese Analyse bleiben solche Risiken oft bis zum ersten Prototypentest oder sogar bis zum Feldausfall unentdeckt.

Wie hilft die FEM-Simulation bei der Schwingungsvorhersage?

Die FEM-Schwingungsanalyse ermöglicht es, das Schwingungsverhalten eines Bauteils auf Basis eines digitalen Modells vorherzusagen, bevor ein physischer Prototyp existiert. Die Finite-Elemente-Methode zerlegt das Bauteil in ein Netz kleiner Elemente und berechnet für jedes Element die mechanischen Reaktionen auf dynamische Lasten.

Im Rahmen einer FEM-basierten Modalanalyse werden Eigenfrequenzen und Eigenformen numerisch gelöst. Für weitergehende Fragestellungen lässt sich die FEM-Simulation um harmonische Analysen oder transiente Berechnungen erweitern, die frequenzabhängige Spannungsverläufe und zeitabhängige Verformungen liefern. So lässt sich beispielsweise berechnen, welche Spannung an einer bestimmten Kerbe entsteht, wenn das Bauteil mit einer definierten Frequenz angeregt wird.

Ein wesentlicher Vorteil der FEM-Schwingungsanalyse ist die Möglichkeit, Parameterstudien durchzuführen. Wandstärken, Materialien oder Verrippungen lassen sich virtuell variieren und die Auswirkung auf die Resonanzfrequenz direkt ablesen. Das reduziert den Entwicklungsaufwand erheblich, weil kostspielige Iterationen am physischen Bauteil entfallen.

Wann sollte eine Schwingungsanalyse in den Entwicklungsprozess integriert werden?

Eine Schwingungsanalyse sollte so früh wie möglich in den Entwicklungsprozess integriert werden, idealerweise bereits in der Konzeptphase, wenn grundlegende Geometrie- und Materialentscheidungen noch offen sind. Zu diesem Zeitpunkt lassen sich Änderungen mit dem geringsten Aufwand umsetzen.

In der Praxis wird die Schwingungsanalyse häufig erst dann angestoßen, wenn ein Problem bereits aufgetreten ist, also nach Prototypentests oder Feldreklamationen. Das ist teuer und zeitaufwendig. Wird die Analyse hingegen parallel zur Konstruktion durchgeführt, können Resonanzprobleme erkannt und behoben werden, bevor Werkzeugkosten entstehen oder Fertigungszeichnungen freigegeben werden.

Ein sinnvoller Ansatz ist die schrittweise Integration: eine erste grobe Modalanalyse auf Basis des CAD-Modells in der Entwurfsphase, gefolgt von einer verfeinerten FEM-Schwingungsanalyse nach der Detailkonstruktion. So bleibt der Berechnungsaufwand verhältnismäßig, während die Aussagesicherheit mit dem Reifegrad des Modells wächst. Technische Projektleiter in der Anlagenplanung profitieren besonders davon, diesen Schritt verbindlich im Projektplan zu verankern.

Welche Unterschiede bestehen zwischen harmonischer Analyse und transienter Schwingungssimulation?

Die harmonische Analyse berechnet das stationäre Schwingungsverhalten eines Bauteils unter sinusförmiger, periodischer Anregung über einen definierten Frequenzbereich. Die transiente Schwingungssimulation berechnet dagegen das zeitabhängige Verhalten unter beliebigen, auch nicht-periodischen Lastverläufen, wie Stößen, Anlaufvorgängen oder Lastspitzen.

Harmonische Analyse

Die harmonische Analyse eignet sich besonders dann, wenn die Betriebsbelastung eine bekannte, konstante Frequenz hat, etwa bei rotierenden Maschinen mit definierter Drehzahl. Sie liefert für jede betrachtete Frequenz die Amplitude der Verformung und die zugehörigen Spannungen. Damit lässt sich direkt ablesen, bei welcher Frequenz kritische Spannungswerte überschritten werden. Die Resonanzfrequenz berechnen zu können und mit dem tatsächlichen Betriebspunkt abzugleichen, ist das zentrale Ergebnis dieser Methode.

Transiente Schwingungssimulation

Die transiente Simulation ist aufwendiger, weil sie die Lösung über viele Zeitschritte hinweg berechnet. Sie ist notwendig, wenn Lasten zeitlich variieren, wenn Anlauf- oder Abschaltvorgänge analysiert werden sollen oder wenn das Bauteil impulsartig belastet wird. Typische Anwendungsfälle sind Stoßlasten, Erdbebensimulationen oder der Durchlauf durch Resonanzbereiche beim Hochlauf einer Maschine.

Beide Methoden ergänzen sich: Die harmonische Analyse gibt schnell Auskunft über kritische Frequenzbereiche, die transiente Simulation liefert das detaillierte Zeitverhalten für komplexe Lastszenarien.

Wie werden Simulationsergebnisse zur Schwingungsminderung genutzt?

Simulationsergebnisse aus Modalanalyse und FEM-Schwingungsanalyse werden genutzt, um gezielt konstruktive oder werkstofftechnische Maßnahmen abzuleiten, die die Eigenfrequenzen verschieben, die Dämpfung erhöhen oder die dynamischen Spannungen reduzieren.

Aus den berechneten Eigenformen lässt sich direkt ablesen, an welchen Stellen ein Bauteil am stärksten schwingt. Genau dort setzen Optimierungsmaßnahmen an. Mögliche Ansätze sind:

Lokale Versteifung durch Rippen oder Wandstärkenzunahme, um die Eigenfrequenz anzuheben
Gezielte Massenerhöhung an Schwingungsknoten, um die Eigenfrequenz abzusenken
Integration von Dämpfungselementen oder viskoelastischen Materialien an hochamplitudigen Bereichen
Geometrische Formänderungen auf Basis von Topologieoptimierungen, die Steifigkeit und Masse neu verteilen
Entkopplung von Anregungsquelle und schwingungsempfindlichem Bauteil durch elastische Lagerungen

Jede dieser Maßnahmen kann virtuell umgesetzt und in einer Folgesimulation bewertet werden, bevor eine einzige Änderung am realen Bauteil vorgenommen wird. Dieser iterative Prozess zwischen Simulation und Konstruktion ist der effizienteste Weg, das Schwingungsverhalten eines Bauteils im Maschinenbau zu beherrschen. Wer die aktuellen Fachbeiträge zu Simulationsthemen verfolgt, findet dort regelmäßig Einblicke in praxisnahe Optimierungsansätze.

So unterstützt CE-SYS Engineering bei der Schwingungsanalyse

CE-SYS Engineering begleitet Unternehmen von der ersten Modalanalyse bis zur konstruktiven Optimierung auf Basis gesicherter FEM-Ergebnisse. Das Leistungsangebot umfasst konkret:

Numerische Modalanalyse zur Ermittlung von Eigenfrequenzen und Eigenformen auf Basis vorhandener CAD-Daten
Harmonische Analysen und transiente Schwingungssimulationen für komplexe Belastungsszenarien
Spannungsnachweise und Verformungsanalysen unter dynamischer Belastung nach europäischen und internationalen Regelwerken
Topologieoptimierungen zur Neuverteilung von Steifigkeit und Masse mit direktem Einfluss auf das Schwingungsverhalten
Ableitung konkreter konstruktiver Maßnahmen aus den Simulationsergebnissen

Das Team verbindet aktuelle ingenieurtechnische Methoden mit Erfahrung aus hunderten von Produktentwicklungsprojekten. Technische Projektleiter, die Schwingungsprobleme frühzeitig ausschließen oder ein bestehendes Problem systematisch analysieren möchten, finden bei CE-SYS Engineering einen erfahrenen Partner. Nehmen Sie direkt Kontakt auf, um Ihr Vorhaben zu besprechen.
