Welche Rolle spielen Rohrklassen im Anlagenbau?

Michael · 30 Sep. 2026

Rohrklassen legen im Anlagenbau fest, welche Rohrleitungskomponenten unter welchen Bedingungen gemeinsam eingesetzt werden dürfen. Sie bündeln zulässige Drücke, Temperaturen, Werkstoffe und Verbindungsarten in einem einheitlichen Regelwerk für ein definiertes Rohrleitungssystem. Die folgenden Abschnitte beantworten die wichtigsten Fragen, die technische Projektleiter bei der Rohrleitungsplanung beschäftigen.

Wie sind Rohrklassen im Anlagenbau aufgebaut?

Eine Rohrklasse, auch Piping Class genannt, ist ein technisches Dokument, das alle zulässigen Komponenten eines Rohrleitungssystems zusammenfasst. Sie definiert Werkstoff, Druckstufe, Nennweitenbereich, zulässige Fittings, Flansche, Dichtungen und Verbindungsarten als geschlossenes System. Projektingenieure können damit sicherstellen, dass jede Komponente innerhalb eines Strangs kompatibel ist.

Typischerweise enthält eine Rohrklasse folgende Bestandteile:

Eine Klassenbezeichnung (z. B. A1, B3) mit Hinweis auf Werkstoff und Druckstufe
Den zulässigen Betriebsdruck und die Betriebstemperatur als Auslegungsgrenzen
Eine Komponentenliste mit Nennweiten, Wanddicken und Normreferenzen
Vorgaben zu Verbindungsarten wie Schweißen, Schraubflanschen oder Gewindeverbindungen
Angaben zu Dichtungswerkstoffen und Schraubenqualitäten

In der Praxis werden Rohrklassen projektspezifisch erstellt und in einem sogenannten Piping Class Sheet dokumentiert. Dieses Dokument bildet die Grundlage für Beschaffung, Fertigung und Montage und wird von Planungsteams, Einkauf und Qualitätssicherung gleichermaßen genutzt.

Welche Normen und Standards definieren Rohrklassen?

Rohrklassen im Anlagenbau basieren auf internationalen und europäischen Regelwerken, die Anforderungen an Werkstoffe, Druckstufen und Verbindungstechniken festlegen. Die beiden wichtigsten Normsysteme sind ASME B31.3 für den amerikanischen und DIN EN 13480 für den europäischen Raum. Welches Regelwerk gilt, hängt vom Aufstellungsort der Anlage und den Kundenanforderungen ab.

Im Detail greifen dabei mehrere Normen ineinander:

ASME B31.3 (Process Piping) regelt Auslegung, Werkstoffe und Prüfung für Prozessrohrleitungen und ist in vielen internationalen Projekten Standard.
DIN EN 13480 gilt für metallische Industrierohrleitungen in Europa und ist eng mit der Druckgeräterichtlinie 2014/68/EU verknüpft.
ASME B16.5 und B16.47 definieren Flanschabmessungen und Druckstufen (Pressure Ratings) für Flanschverbindungen.
EN 1092 ist das europäische Pendant für Flansche und Flanschverbindungen.

Projektleiter müssen frühzeitig klären, welches Normsystem für ein Projekt verbindlich ist, da sich die Anforderungen an Dokumentation, Prüfung und Werkstoffe erheblich unterscheiden. Ein Wechsel des Regelwerks mitten im Projekt erzeugt erheblichen Mehraufwand in der Rohrleitungsplanung.

Was bestimmt die Auswahl der richtigen Rohrklasse?

Die Auswahl einer Rohrleitungsklasse richtet sich nach vier Hauptparametern: dem zu fördernden Medium, dem Betriebsdruck, der Betriebstemperatur und den werkstofftechnischen Anforderungen. Kein einzelner Parameter allein ist ausschlaggebend; die Kombination aller vier Größen bestimmt, welche Piping Class eingesetzt werden darf.

Korrosive Medien wie Säuren oder chloridhaltige Fluide schließen bestimmte Stahlsorten von vornherein aus und machen höherlegierte Werkstoffe oder Kunststoffauskleidungen notwendig. Bei hochtemperierten Anwendungen, etwa in der Petrochemie, verlieren viele Standardstähle an Festigkeit, was die Wanddicke und damit die Druckstufe beeinflusst.

Daneben spielen wirtschaftliche Überlegungen eine Rolle. Eine zu konservativ gewählte Rohrklasse treibt Materialkosten und Gewicht unnötig in die Höhe. Eine zu gering ausgelegte Klasse gefährdet die Anlagensicherheit und kann zu behördlichen Auflagen führen. Projektleiter sollten die Rohrklassenauswahl deshalb nicht als reine Normaufgabe behandeln, sondern als ingenieurtechnische Entscheidung mit direkten Auswirkungen auf Kosten, Gewicht und Genehmigungsfähigkeit.

Wie unterscheiden sich Druckstufen innerhalb einer Rohrklasse?

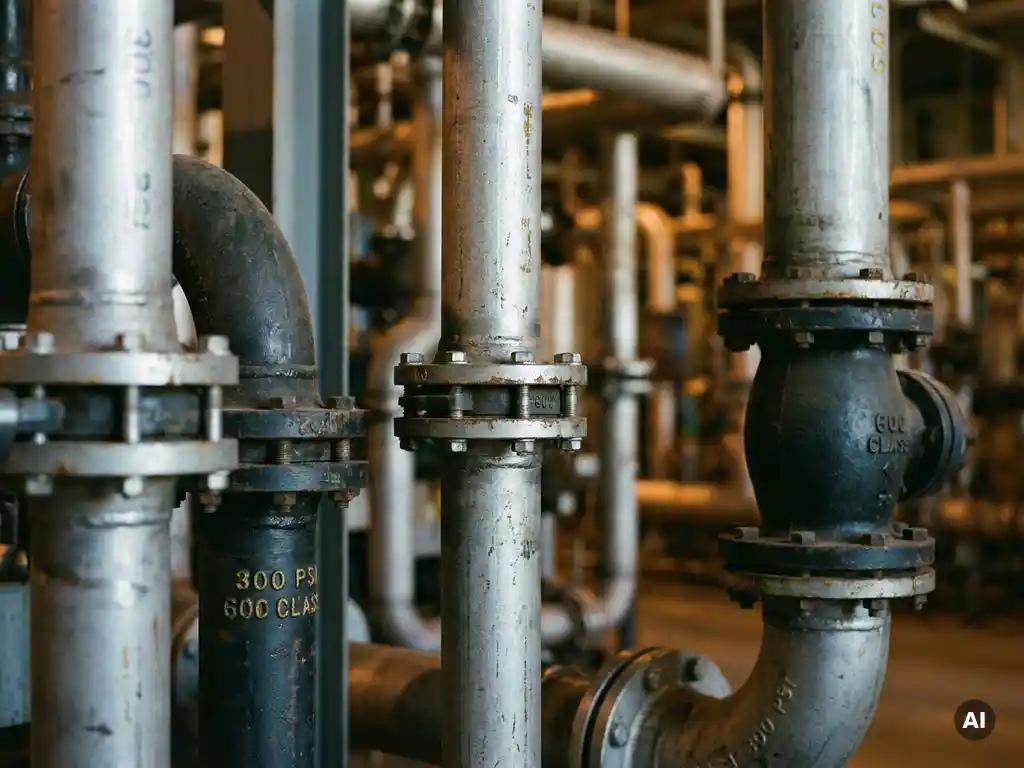

Druckstufen, im amerikanischen System als Pressure Classes oder Ratings bezeichnet (z. B. Class 150, 300, 600, 900, 1500, 2500 nach ASME B16.5), geben den maximal zulässigen Betriebsdruck einer Komponente bei einer definierten Temperatur an. Im europäischen System werden Druckstufen als PN-Werte (Nenndrücke) ausgedrückt, etwa PN 16, PN 40 oder PN 100.

Der zulässige Druck innerhalb einer Druckstufe ist nicht konstant, sondern sinkt mit steigender Temperatur. Ein Flansch der Class 300 aus Kohlenstoffstahl trägt bei Raumtemperatur einen deutlich höheren Druck als bei 400 Grad Celsius. Diese Druck-Temperatur-Kurven sind in den jeweiligen Normen tabelliert und müssen bei der Auslegung zwingend berücksichtigt werden.

Innerhalb einer Rohrklasse gilt eine einheitliche Druckstufe für alle Komponenten. Das bedeutet: Flansche, Fittings und Armaturen müssen dieselbe oder eine höhere Druckstufe aufweisen als das Rohr selbst. Mischungen unterschiedlicher Druckstufen innerhalb eines Strangs sind nicht zulässig und stellen einen häufigen Fehler in der Beschaffungsphase dar.

Wann müssen Rohrklassen im Projektverlauf festgelegt werden?

Rohrklassen müssen spätestens am Ende der Basic-Engineering-Phase vorliegen, bevor die Detailplanung beginnt. Zu diesem Zeitpunkt sind die Prozessbedingungen aus dem Verfahrensfließschema (PFD) und dem Rohrleitungs- und Instrumentierungsdiagramm (R&ID) bekannt, sodass Drücke, Temperaturen und Medien für jedes Leitungssystem definiert werden können.

Werden Rohrklassen zu spät festgelegt, entstehen Folgefehler in der gesamten Planung: Isometrien werden auf Basis falscher Annahmen erstellt, Materialbestellungen müssen storniert oder geändert werden, und in der Montage treten Inkompatibilitäten zwischen bereits gelieferten Komponenten auf. Erfahrungsgemäß verursachen späte Rohrklassenänderungen einen überproportionalen Mehraufwand, weil sie in viele nachgelagerte Dokumente eingreifen.

In agilen Projektstrukturen, bei denen Verfahrensbedingungen noch nicht vollständig fixiert sind, empfiehlt sich ein abgestuftes Vorgehen: Zunächst werden konservative Platzhalterklassen definiert, die schrittweise durch finale Klassen ersetzt werden, sobald die Prozessdaten gesichert sind. Dieses Vorgehen erfordert eine sorgfältige Änderungsverfolgung.

Welche Fehler entstehen durch falsch angewendete Rohrklassen?

Falsch angewendete Rohrklassen führen zu Sicherheitsrisiken, Kostensteigerungen und Projektverzögerungen. Die häufigsten Fehler sind das Einbauen von Komponenten einer falschen Druckstufe, der Einsatz nicht klassenzugelassener Werkstoffe und das Mischen von Komponenten aus unterschiedlichen Normsystemen innerhalb desselben Strangs.

In der Beschaffung passiert es regelmäßig, dass Lieferanten Alternativprodukte anbieten, die geometrisch passen, aber nicht der vorgeschriebenen Rohrklasse entsprechen. Ohne konsequente Prüfung gegen das Piping Class Sheet gelangen diese Teile in die Montage. Der Fehler fällt oft erst bei der Druckprüfung oder im Betrieb auf, wenn eine Reparatur oder ein Austausch unverhältnismäßig teuer ist.

Ein weiterer typischer Fehler ist die Verwendung einer Rohrklasse außerhalb ihrer zulässigen Druck-Temperatur-Grenzen, etwa wenn Prozessbedingungen im Projektverlauf angepasst werden, ohne die Rohrklasse zu überprüfen. Dieser Fehler ist besonders kritisch, weil er dokumentarisch unsichtbar bleibt, bis eine Bauteilprüfung oder ein Schadensfall Aufmerksamkeit erzeugt.

Für sicherheitsrelevante Rohrleitungen empfiehlt sich eine begleitende Festigkeitsberechnung, die über die Rohrklasse hinausgeht. Eine FEM-Berechnung kann lokale Spannungsüberhöhungen an Schweißnähten, Abzweigungen oder Stutzen aufdecken, die durch die pauschale Wanddickenauslegung der Rohrklasse nicht erfasst werden.

Wie CE-SYS Engineering bei der Rohrleitungsauslegung unterstützt

CE-SYS Engineering unterstützt technische Projektleiter in der Anlagenplanung mit ingenieurtechnischen Berechnungen, die über die Normauslegung hinausgehen. Wenn Rohrklassen definiert sind und sicherheitsrelevante Leitungssysteme bewertet werden müssen, übernimmt das Team die rechnerische Nachweisführung nach europäischen und internationalen Regelwerken.

Die Leistungen umfassen konkret:

Spannungsnachweise und Verformungsanalysen für Rohrleitungssysteme mittels Finite-Elemente-Methode
Berechnung von Behältern und Komponenten mit komplexen Geometrien, die durch Standardformeln nicht abgedeckt sind
Nachweisführung nach ASME, DIN EN 13480 und der Druckgeräterichtlinie
Identifikation von Schwachstellen an Stutzen, Abzweigungen und Schweißnähten, bevor sie im Betrieb kritisch werden

Wenn Ihr Projekt belastbare Berechnungsgrundlagen für die Rohrleitungsplanung benötigt, sprechen Sie direkt mit den Ingenieuren von CE-SYS Engineering. Jetzt Kontakt aufnehmen und das Anliegen konkret besprechen.
